| 品牌 : | 三科阀门 | 型号 : | TSS43H |
| 材质 : | 铸钢、不锈钢 | 连接形式 : | 法兰 |
| 种类 : | 敞口向下浮子式 | 公称通径 : | 齐全 |
| 适用介质 : | 天燃气、气体 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 水力控制 |
| 零部件及配件 : | 配件 | 形态 : | 隔膜式 |
| 类型(通道位置) : | 二通式 |
一、产品简介：

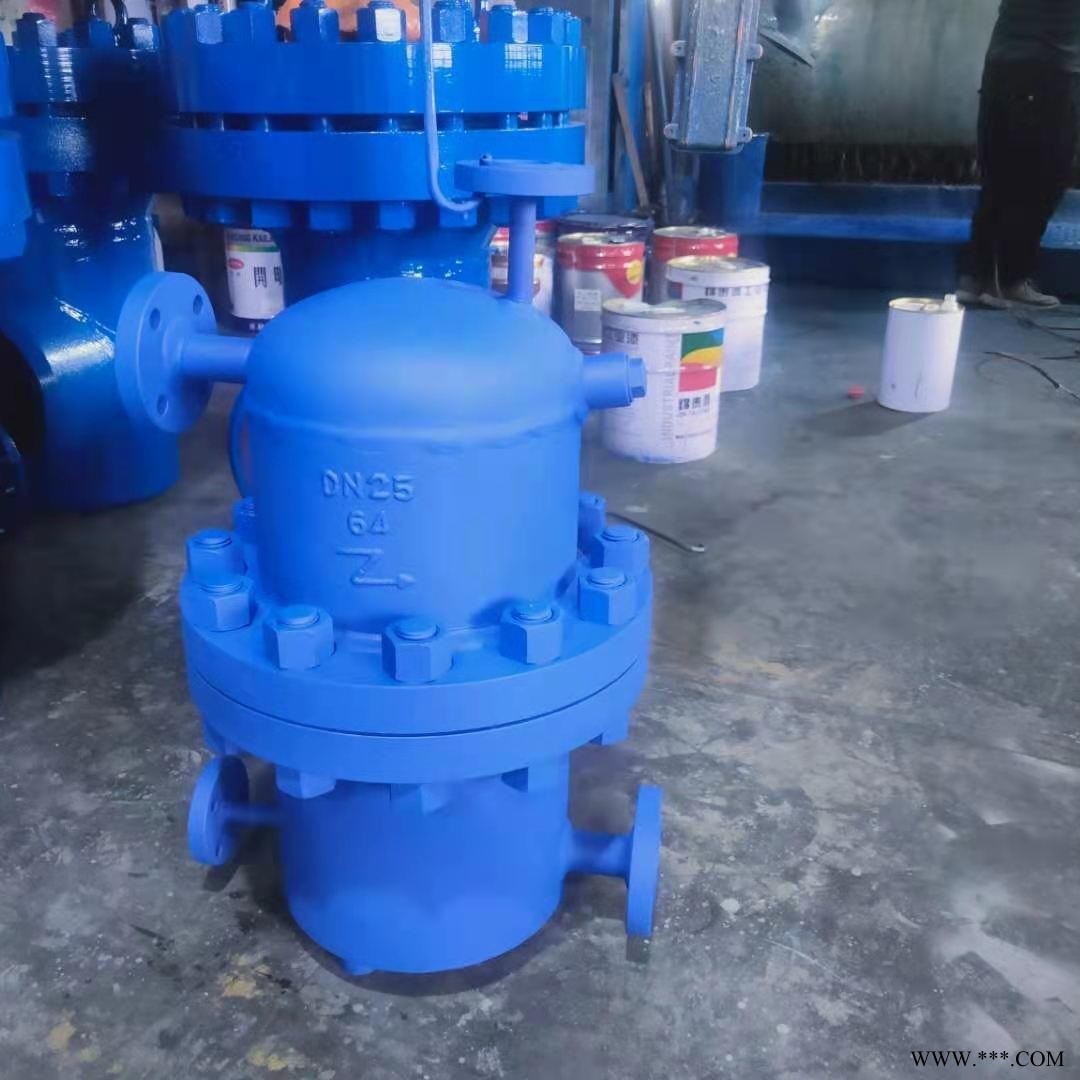

TSS43H天然气疏水阀是一种基于浮球和杠杆平衡原理的全自动零泄露的新型疏水阀。该产品在无其它动力的条件下利用浮球和杠杆平衡原理实现天燃气矿的气水分离和自动排放天燃气储罐中沉积水（液），在排放、水（液）的过程中无天燃气泄露，能适应各种工况，具有佳节能和环保效果。
二、功能特点：
1. 全自动连续作业，有水就排，无水自动关闭，沉积水（液）排放率 。
2. 阻气严密，无天燃气泄露，泄露率为零。
3. 自动沉降污物，实行定期排污，抗污能力强，无阻塞现象。
4. 内件材料为全不锈钢，阀体内壁经防腐处理，使用寿命长。
5. 安装方便，无需调试，运行平稳，无噪声，安全可靠。
三、产品应用领域：
TSS43H天然气疏水阀是天燃气、煤气、液化气、油品等介质中高压大排量工况的自控脱水装置，广泛用于天燃气矿井采集，煤气管线脱水、液化气储罐脱水、原油（重油）储罐脱水、油品储运脱水等装置中。该天然气疏水阀产品无需消耗能源、智能控制、疏而不漏，不仅提高了危险介质的品质、人工脱水泄漏、环境污染和隐患的现象。
四、技术参数
型号 | 公称通径（mm） | 公称压力（MPa） | 工作压力（MPa） | 工作温度（℃） | 排水量（m/h） | 泄露率（气）（%） | 排放率（液）（%） |
TSS43H-16 | 25 32 40 50 65 80 100 150 | 1.6 | ≤1.0 | 常温 | 2-50 | 0 | 100 |
TSS43H-25 | 2.5 | ≤1.6 | |||||
TSS43H-40 | 4.0 | ≤2.0 | |||||
TSS43H-63 | 6.3 | ≤3.5 | |||||
TSS43H-100 | 10.0 | ≤6.3 |
五、产品选用与安装方法：
1、疏水点的工作压力不应超过表一所列工作压力的上限值，否则疏水阀可能产生自锁而不能工作。
2、表一所列排量是指达到相应的工作压力上连续排放一小时的排放量。用户应根据实际工况的工作压力以及产液量的不均匀性，按实际平均小时产液量的2-5倍选用表中的排量规格。实际工作压力离上限值差距越大、产液量越不均匀、短时间内产液量越大（指股状来液）时，选用的排量倍数就越高。
安装：
在新开井工程中，天然气疏水阀的安装，应在主体工程结束，完成系统试压和管道吹扫作业之后进行。若在安装疏水阀之后进行试压和吹扫管线，则应将天然气疏水阀与系统隔离，启用旁通管线进行吹扫，以避免疏水阀内部受到污染。
1．天然气汽水分离器排水口阀门 5. 疏水口阀门
2．旁通阀门 6. 排污口阀门
3．天然气疏水阀进水口前端阀门 7. 回气口阀门
4．天然气疏水阀 8. 回气管阀门
