| 品牌 : | 上海深荣 | 型号 : | GH3/GH4/GH5 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 种类 : | 浮球式 | 公称通径 : | DN200 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 执行器 | 形态 : | 角式 |
| 类型(通道位置) : | 直动式 | 用途 : | 截止 |
| 加工定制 : | 是 | 外形 : | 中型 |
| 密封形式 : | 软密封型 | 结构形式 : | 固定球球阀 |
| 作用对象 : | 水 | 特性 : | 高频高介陶瓷 |
| 功能 : | 固定用陶瓷 | 微观结构 : | 多晶 |
| 主体材料 : | 碳钢 | 原理 : | 真空过滤 |
| 样式 : | 立式 | 适用对象 : | 变压器油 |
| 滤料类型 : | 铜 | 过滤器类型 : | 管式 |
| 主体材质 : | 不锈钢 |

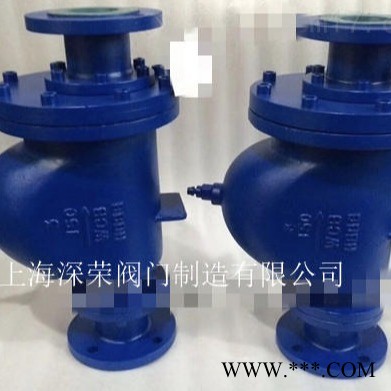

GH3/GH4/GH5杠杆浮球式疏水阀
产品简介：
杠杆浮球式蒸汽疏水阀GH3,GH4,GH5杠杆浮球式疏水阀/G3,G4杠杆浮球式疏水阀/不锈钢杠杆浮球式疏水阀/大排量杠杆浮球式疏水阀广泛用于工业蒸汽加热设备，各种大型热交换器及干燥机、夹套锅等，特别应用于冷凝水特大排量在的工作场合。在整个工作压力范围内无需调整和更换内件，即可充分排除大量的疑结水。杠杆浮球式疏水阀排水过冷度可达0℃，特别适合用于疑结水量大的工作场合。
结构特点：1、采用轧装阀机械（新SCCV开关方式），具有优良的密封性和耐久性。2、平衡双阀座设计，比般的疏水阀体积小而排量大，特大排量场和更能发挥优越性。3、内装双金属片空气自动排放阀，可防止空气气堵和蒸汽汽锁。4、采用独特的U型双金属通气口，可大大缩短设备起动时间。5、全部部件安装在阀盖上，阀无需从配管上卸下，就可维修保养，简单方便。单阀座双阀座蒸汽疏水阀特点区分：1、单阀座杠杆浮球式疏水阀球面密封无集中磨损，关闭阀座孔时，具有软着陆特点，提高寿命。2、双阀座杠杆浮球式疏水阀，采用"完全平衡式双阀座"技术，其开启与关闭动作平稳可靠，能保持长期的优良特性，在需要大排量排除凝结水的工况，更能充分显示其优越的性能。3、自动排空气装置采用第三代球面密封Y 系列元件，能排除不凝结冷、热气体，耐压强度高，抗水击能力强，动作灵敏可靠，使用寿命长。使用和保养：1、该蒸汽疏水阀正确安装和维护是安全和正常运行的保证。2、应确认阀体的材料、压力和温度的大值能否满足工况所需。3、在安装前必须清洗管路，除去杂物。4、浮球式疏水阀的安装位置应尽可能靠近加热设备。5、该疏水阀应水平安装在管道的低点，流向与阀体上标注的方向致。6、正确安装后，再缓慢开启疏水阀前的阀门，使其逐渐升温至正常状态。结构图：主要零件材料：零部件材料 材料阀体、阀盖 WCB、HT250、不锈钢阀座、阀芯 不锈钢浮球 不锈钢控制架 不锈钢热敏元件 哈氏合金技术参数表： 单位：mm产品型号 公称通径(DN)连接方式 使用压力(Mpa)zui高允许温度(℃)外型尺寸(mm)L L1 H H1 H2 WG3-10-16-2125～50 法兰 0.01～2.1 425 265 280 115 230G5-10-16-2150～100 0.01～2.1 360 300 120 260GH3-10R 25～32 0.01～1.0 427 280 115 230GH3-16R 25～50 0.01～1.6 437 280 115 230GH3-21R 50 0.01～2.1 457 280 115 230GH5-10-16R80～100 0.01～1.6 570 300 120 260GH5-21R 0.01～2.1 570 300 120 260GH4-50 40～80 法兰 0.01～5.0 425 345 428 430 340 270GM2GSB2-10、2025～40 法兰 0.01～2.0 425 200 310 230 83 5950 0.01～2.0 210GM4GSB4-10、2032～50 0.01～2.0 200 380 310GM6GSB6-10、2040～80 0.01～2.0 270 439 345GM8GSB8-10、2080～100 0.01～2.0 350 608 482
上海深荣阀门主要生产销售【杠杆浮球式蒸汽疏水阀GH3,GH4,GH5杠杆浮球式疏水阀/G3,G4杠杆浮球式疏水阀/不锈钢杠杆浮球式疏水阀/大排量杠杆浮球式疏水阀】，备有大量库存现货以出厂价直销！我们直秉持“产品、合理价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售后服务。本文中所有文字、数据、图片仅供参考。
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径 GH3/GH4/GH5杠杆浮球式蒸汽疏水阀 是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供 GH3/GH4/GH5杠杆浮球式蒸汽疏水阀 法兰，伸缩节及GH3/GH4/GH5杠杆浮球式蒸汽疏水阀连接螺栓，并根据用户需要提供 GH3/GH4/GH5杠杆浮球式蒸汽疏水阀 易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
