| 品牌 : | 三科阀门 | 型号 : | CS45H |
| 材质 : | 铸钢、不锈钢 | 连接形式 : | 法兰 |
| 种类 : | 浮球式 | 公称通径 : | 齐全 |
| 适用介质 : | 蒸汽 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 蒸汽 |
| 零部件及配件 : | 配件 | 形态 : | 球式 |
| 类型(通道位置) : | 二通式 |

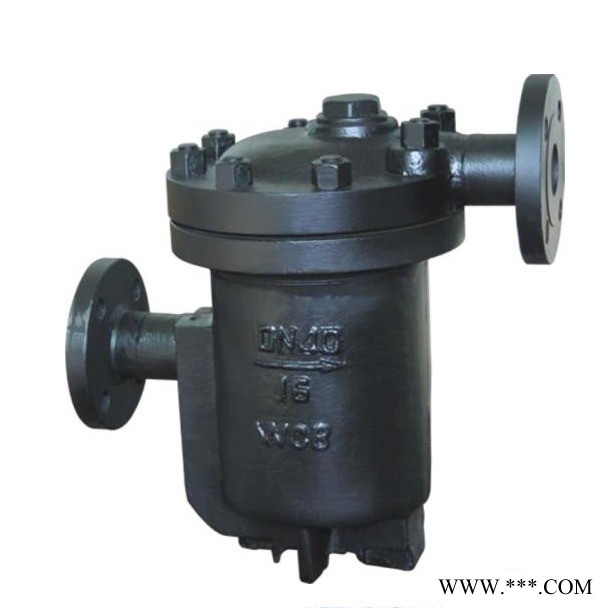

CS45H钟形浮子式倒吊桶式蒸汽疏水阀
一、作用原理：
CS45H钟形浮子式倒吊桶式蒸汽疏水阀是利用冷凝水和蒸汽的密度差的工作原理，内部结构是由杠杆系统连接倒吊桶，克服蒸汽压力开关倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件，倒吊桶开口向下。装置刚起动时，管道内出现空气和低温冷凝水，此时疏水阀是全开放，空气和低温冷凝水迅速排出，装置很快提升温度。
二、特点及性能：
1、对凝结水的发生量适应性强，即可间歇排放，又可连续排放。
2、无与比的SCCV关闭系，独特设计，具有补偿杠杆机械产生的误差，避免关闭时的钢性碰撞，关闭十分可靠，寿命长久。
3、内部零件全部采用不锈钢制造， 并且安装在阀盖上，维修保养极为方便。
4、背压率高。(90％)。
三、外形尺寸：
产品型号 | 公称通径DN(mm) | 连接方式 | 使用压力范围 | 允许温度℃ | 阀体材质 | 外形尺寸 | |||
L | H1 | H2 | W | ||||||
ES5 | 15 | 内螺纹 | 0.01-0.3?0.7?1.1?1.6 | 350 | ZG1Cr18Ni9Ti | 138 | 72 | 94 | 103 |
ESH5 | 15 | 内螺纹 | 0.01-0.3?0.7?1.1?1.6?21 | 350 | ZG1Cr18Ni9Ti | 138 | 72 | 94 | 103 |
ESH5F | 15 | 法兰 | 0.01-0.3?0.7?1.1?1.6?21 | 350 | WCB | 210 | 72 | 94 | 103 |
