| 品牌 : | 锐茨 | 型号 : | STB |
| 材质 : | 铸钢 | 连接形式 : | 螺纹 |
| 种类 : | 可调恒温式 | 公称通径 : | DN15-50 |
| 适用介质 : | 蒸汽 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 蒸汽 |
| 零部件及配件 : | 阀体 | 形态 : | 柱塞式 |
| 类型(通道位置) : | 二通式 |
产品概述：

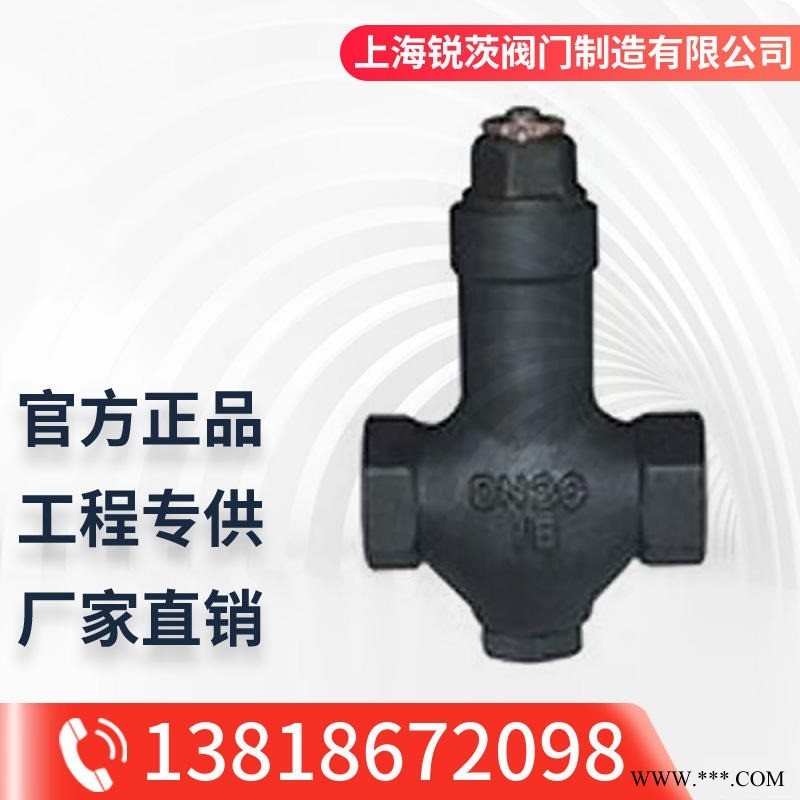

STB可调恒温式蒸汽疏水阀属热静力型中的一种产品。阀内感温元件中装有感温剂、饱和剂、稳定剂和填充剂组成的感温混和物，利用其对温度的热胀冷缩及状态变换，使得阀门自动关闭或开启，从而达到阻汽排水之目的。选用符合的规格便符合了冷凝水排放的温度范围，然后可在此范围内根据情况要求用调节螺钉进行调节。
技术参数：
公称压力 | 0.8、1.0、1.6、2.5、4.0MPa |
公称通径 | 15、20、25、32、40、50、65、80、100mm |
排水温度： | A组 65～100℃ B组 95～135℃ C组 130～165℃ |
漏气率： | 0.5％上下 |
使用温度： | 80～450℃ |
连接方式： | ①ST为螺纹角式②STB为螺纹直通带过滤器 ③STC为法兰直通带过滤器 |
主要外型及连接尺寸：
型号（DN） | 外形尺寸 | 排量 | 型号（DN） | 外形尺寸 | 排量 | 法兰外径 | ||
长L |
| 长L |
| |||||
ST8-15 | 120 | 65 | 1.4 | STB16-15 | 90 | 150 | 3.0 | |
ST8-20 | 120 | 65 | 3.0 | STB16-20 | 100 | 150 | 4.0 | |
ST8-25 | 130 | 70 | 4.0 | STB16-25 | 120 | 165 | 5.0 | |
ST16-15 | 120 | 65 | 3.0 | STB10-40 | 140 | 185 | 9.0 | |
ST16-20 | 120 | 65 | 4.0 | STB10-50 | 160 | 195 | 11.0 | |
ST16-25 | 130 | 70 | 5.0 | STC16-15 | 150 | 175 | 3.0 | 95 |
ST16-40 | 145 | 85 | 9.0 | STC16-20 | 150 | 175 | 4.0 | 105 |
ST16-50 | 145 | 95 | 11.0 | STC16-25 | 160 | 185 | 5.0 | 115 |
STC10-40 | 230 | 255 | 9.0 | 145 | ||||
STC10-50 | 230 | 255 | 11.0 | 160 | ||||
STC10-80 | 310 | 285 | 18.0 | 195 | ||||
STC10-100 | 310 | 355 | 22.0 | 215 | ||||
