| 品牌 : | 锐茨 | 型号 : | ZYC9S、WYC9S |
| 材质 : | 碳钢 | 连接形式 : | 螺纹 |
| 种类 : | 圆盘式 | 公称通径 : | DN50-300（mm） |
| 适用介质 : | 蒸汽 | 压力环境 : | 常压 |
| 工作温度 : | 低温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 形态 : | 隔膜式 |
| 类型(通道位置) : | 二通式 | 阀瓣开启高度 : | 微启式安全阀 |
| 结构形式 : | 杠杆式 | 加工定制 : | 是 |
| 阀体构造 : | 不封闭式 |

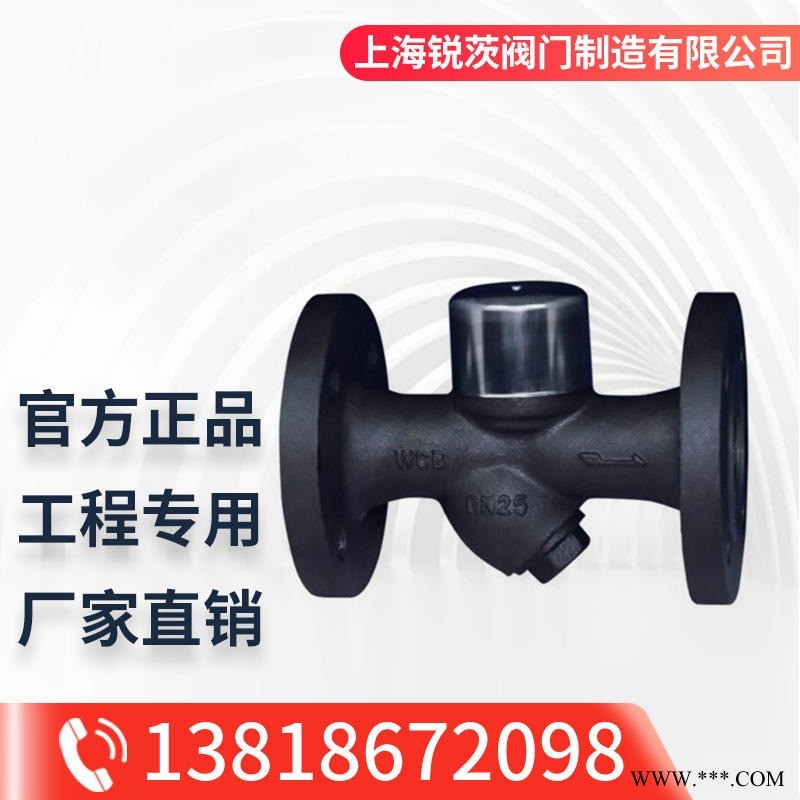

ZYC9S、WYC9S圆盘式中高温疏水阀，根据伯努力热动力原理，利用蒸汽和凝结水的热动力学不同的特性，引起动能和势能动静压变化，使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻汽排水目的。热动力圆盘蒸汽疏水阀内有一个阀片，既是敏感件又是动作执行件。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽进入疏水阀内，蒸汽的体积迅速扩大，蒸汽比凝结水的流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放，循环工作，间断排水。
进口疏水阀作用：当蒸汽冷凝时释放蒸发焓形成冷凝水，冷凝水中只含有饱和水焓，为了确保系统的 传热效率，冷凝水必须从系统中排除。蒸汽中所携带的空气和其它不凝性气体在蒸汽和换热面上形成热阻层同样也必须从系统中排除。疏水阀的基本作用是将蒸汽系统中的凝结水；同时 限度地自动防止蒸汽的泄漏。
| ZYC9S、WYC9S圆盘式中高温疏水阀参数： |
公称通径：DN15-DN150
公称压力：1.0Mpa-4.0Mpa
适用温度：-20℃≤T≤425 ℃
适用介质：水、蒸汽、油品
阀体材质：铸铁、铸钢、碳钢、不锈钢
连接方式：法兰连接
| ZYC9S、WYC9S圆盘式中高温疏水阀特性： |
①带蒸汽或空气保温装置，不受环境湿度影响，减少动作频率，延长寿命；
②备有过滤网和排污阀；
③该阀运作灵敏可靠，排水量大。
| ZYC9S、WYC9S圆盘式中高温疏水阀主要连接外形和尺寸 | 单位：mm |
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
| L | 150 | 150 | 160 | 230 | 230 | 230 | 250 |
