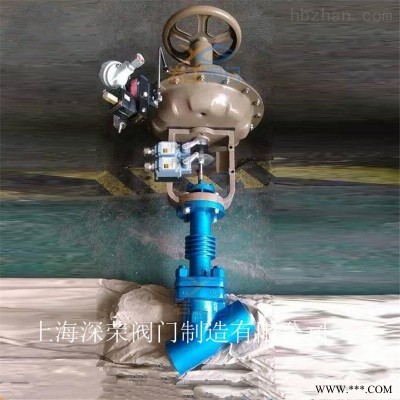

产品名称 | ZMQSY气动Y型疏水阀 |
产品型号 | ZMQSY |
公称通径 | DN15-300 |
压力范围 | Class300～class2680 |
阀体材质 | 碳钢、锻钢、不锈钢、合金钢 |
产品概述：
ZMQSY气动Y型疏水阀适用于火电站系统中（火电站系统中主蒸汽系统疏水），作为接通或截断介质使用。气动Y型疏水阀上部由阀盖和填料箱组成，便于拆装以及在原地维修。倾斜阀杆的构造和的流道形状设计使介质近于直线的方式，阀门具有的Cv值，产生比其它形式阀门低的压降。阀门本体上以工艺堆焊硬质合金密封面（密封面表面经过整体硬化处理），结构紧凑。锥形密封面设计使较小的轴向力就可密封，能提供好的密封。采用阀体中腔导向的阀瓣具有上下两个导引环，阀瓣的顶部和底部同时导向，构成在阀体中腔导向的活塞式阀瓣，可以消除因受力不当产生的卡死，表面擦伤，阀杆弯曲，阀瓣振颤等现象。阀瓣底部的导引环将的流体以接近直线的方式通过，消除侧面冲击引起的反应。这些特点使该阀门适用于电站蒸汽快速“排放”和“疏水”系统。阀瓣密封面堆焊硬质合金，该合金具有的机械特性，耐磨损，耐冲蚀。阀杆填料采用填料，能起到的防漏效果，并且拆装方便。填料箱与阀体处的密封采用夹316高目柔性石墨垫，以预定的扭矩进行装配。
结构特点：
①、采用气动装置作为执行机构,对阀门的控制。
②、填料箱采用合理结构设计，符合强度和良好的热学特性。
标准规范：
设计制造标准 | JB/T3595、E101、ANSIB16.34 |
结构长度标准 | GB/T12221-2005 |
对接焊坡口尺寸 | 按ANSIB16.25 |
承接焊尺寸 | 按ANSIB16.34 |
承插焊口径范围 | 1/2″～2-1/2″ |
对接焊口径范围 | 1/2″～4″ |
压力温度等级 | GB/T12224-2005 |
试验检验标准 | JB/T3595 |
零部件材料与工况：
零件名称 | 材料 | ||
阀体 | 25+Stellite21 | 12Cr1MoV+Stellite21 | 0Cr17Ni12Mo2+Stellite21 |
阀瓣 | 25+Stellite21 | 12Cr1MoV+Stellite21 | Stellite21 |
阀杆 | 1Cr13 | 25Cr2Mo1V | 0Cr17Ni4Cu4Nb |
填料箱 | 25 | 12Cr1MoV | 0Cr17Ni12Mo2 |
压板 | 1Cr13 | 1Cr13 | 0Cr17Ni12Mo2 |
填料 | 夹不锈钢丝编织柔性石墨 | 夹不锈钢丝编织柔性石墨 | 夹不锈钢丝编织柔性石墨 |
填料垫 | 1Cr13 | 1Cr13 | 0Cr17Ni12Mo2 |
密封垫 | 夹316丝高目柔性石墨 | 夹316丝高目柔性石墨 | 夹316丝高目柔性石墨 |
结构图：
主要连接尺寸及重量：
公称通径 | 300、600、900、 1690LB（相当于P55 100） | 2680LB（相当于P55 170） | ||||||||||
L | L1 | D | W | H | G(kg) | L | L1 | D | W | H | G(kg) | |
1/2〃 | 152 | 102 | 58 | 216 | 442 | 27.8 | 152 | 102 | 58 | 216 | 386 | 27.8 |
3/4〃 | 152 | 102 | 58 | 216 | 442 | 27.8 | 152 | 102 | 58 | 216 | 386 | 27.8 |
1〃 | 152 | 102 | 58 | 216 | 442 | 27.8 | 152 | 102 | 58 | 216 | 386 | 27.8 |
1-1/4〃 | 170 | 122 | 81 | 363 | 554 | 46.8 | 170 | 122 | 81 | 216 | 469 | 46.8 |
1-1/2〃 | 170 | 122 | 81 | 363 | 554 | 46.8 | 170 | 122 | 81 | 216 | 469 | 46.8 |
2〃 | 208 | 155 | 92 | 363 | 600 | 85 | 272 | 180 | 102 | 363 | 622 | 85 |
2-1/2〃 | 272 | 180 | 102 | 406 | 648 | 85 | 325 | 224 | 122 | 406 | 658 | 85 |
3〃 | 272 | 180 | 102 | 406 | 648 | 85 | 325 | 224 | 122 | 406 | 658 | 85 |
4〃 | 325 | 224 | 122 | 406 | 658 | 102 | 325 | 224 | 122 | 406 | 658 | 112 |
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径ZMQSY气动Y型疏水阀 是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供 ZMQSY气动Y型疏水阀 法兰，伸缩节及ZMQSY气动Y型疏水阀连接螺栓，并根据用户需要提供ZMQSY气动Y型疏水阀易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
