| 品牌 : | 锐茨 | 型号 : | CS16H |
| 材质 : | 铸钢 | 连接形式 : | 法兰 |
| 种类 : | 疏水阀 | 公称通径 : | DN15-50 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 换向 | 驱动方式 : | 蒸汽 |
| 零部件及配件 : | 阀体 | 形态 : | 疏水阀 |
| 类型(通道位置) : | 二通式 |

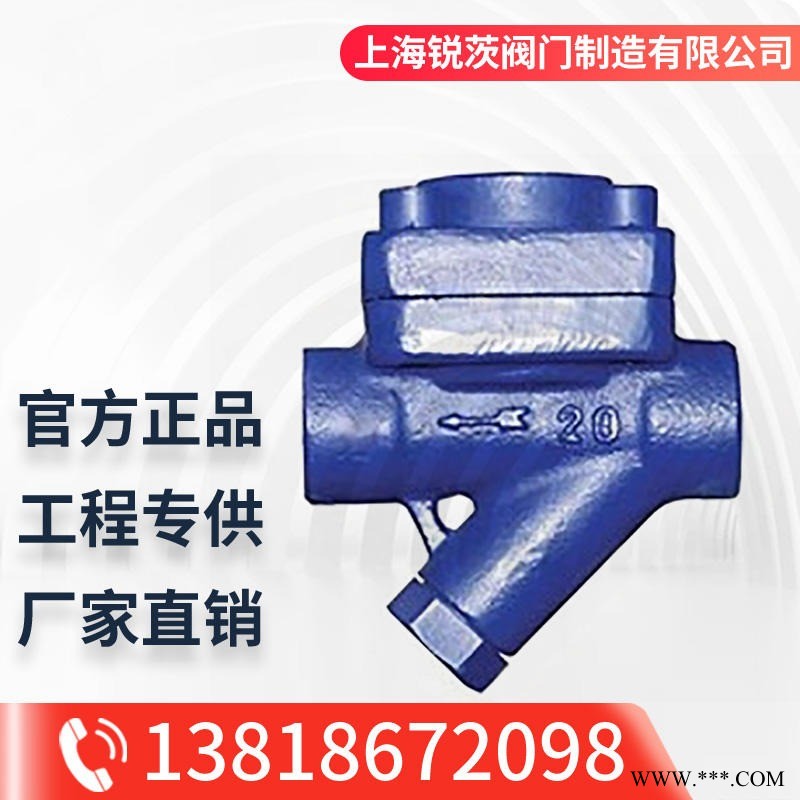

内螺纹膜盒式蒸汽疏水阀产品概述
CS16H内螺纹膜盒式蒸汽疏水阀（蒸汽压力平衡式）是目前国际上 常用的先进节能型疏水阀。内螺纹膜盒式蒸汽疏水阀的反应非常灵敏，工作时阀前存有高温凝结水，无蒸汽泄漏，节能效果显著。
内螺纹膜盒式蒸汽疏水阀产品特点
CS16H内螺纹膜盒式蒸汽疏水阀具有自动排空气，体积小，不怕冻，任意位置都可安装；维护方便，在管线上可以检查修理和更换零件； 背压率 ≤80% ，膜盒坚固，使用寿命长等特点。
内螺纹膜盒式蒸汽疏水阀适用范围
CS16H内螺纹膜盒式蒸汽疏水阀适用于蒸汽主管线、蒸汽伴热管网、仪表伴热和小型加热设备的阻汽排水，使用范围很广。
内螺纹膜盒式蒸汽疏水阀工作原理
CS16H内螺纹膜盒式蒸汽疏水阀的主要动作元件是金属膜盒，内充一种气化温度比水的饱和温度低的液体。装置刚起动时，管道出现低温冷凝水，膜盒内的液体处于冷凝状态，阀门处于开启位置。当冷凝水温度渐渐升高，膜盒内充液开始蒸发，膜盒内压力上升，膜片带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀完全关闭，膜盒随蒸汽温度变化控制阀门开关，起到阻汽排水作用。有开阀温度低于饱和温度15℃和30℃两种膜盒供选择。
要外型尺寸及连接尺寸：
产品型号 | 通径 （mm） | 连接方式 | 阀体材料 | 工作压力 | 高允许温度℃ | 外形尺寸 （mm） | |||
L | H1 | H2 | W | ||||||
CS16H-16C | 15-20 | 内螺纹 | WCB | 0.01~1.6 | 250 | 100 | 58 | 55 | 70 |
25 | 0.01~1.6 | 250 | 120 | 58 | 55 | 70 | |||
32-40 | 0.01~1.6 | 250 | 150 | 68 | 68 | 90 | |||
50 | 0.01~1.6 | 250 | 160 | 68 | 68 | 90 | |||
CS46H-16C | 15-20 | 法兰 | WCB | 0.01~2.5 | 250 | 150 | 58 | 55 | 70 |
25 | 0.01~2.5 | 250 | 160 | 58 | 55 | 70 | |||
32-50 | 0.01~2.5 | 250 | 210 | 85 | 60 | 120 | |||
