| 品牌 : | 锐茨 | 型号 : | CS19H/CS69H |
| 材质 : | 铸钢 | 连接形式 : | 内螺纹 |
| 种类 : | 圆盘式 | 公称通径 : | DN15-50mm |
| 适用介质 : | 蒸汽 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 蒸汽 |
| 零部件及配件 : | 阀体 | 形态 : | 角式 |
| 类型(通道位置) : | 直通式 |
产品概述：

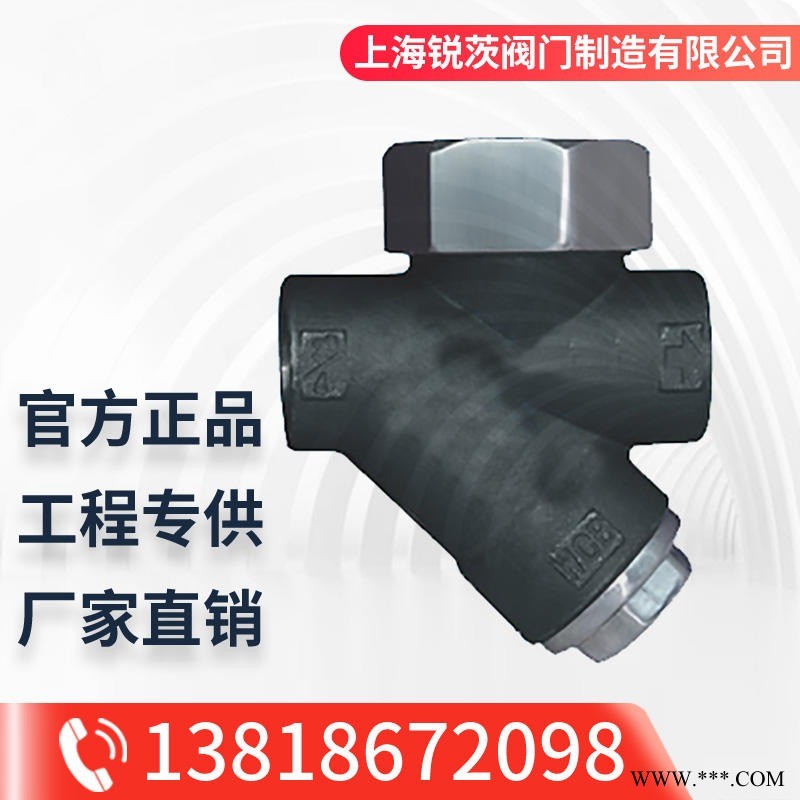

CS19H、CS69H圆盘式Y型蒸汽疏水阀结构简单。不受压力波动的影响，压力范围较大。
排水量对照表（Kg/h）：
产品型号 | DN | 工作压差（Mpa） | ||||||
0.05 | 0.15 | 0.4 | 0.6 | 1.0 | 1.6 | 2.5 | ||
CS19H-16C | 15,20,25 | 150 | 280 | 400 | 475 | 600 | 800 | |
32,40,50 | 550 | 650 | 900 | 1200 | 1700 | 2100 | ||
CS19H-25 | 15,20,25 | 1717 | 1828 | 2536 | 2701 | 3202 | 3581 | |
32,40 | 56 | 119 | 321 | 470 | 534 | |||
50 | 1800 | 2050 | 2600 | 3000 | 3500 | 4300 | 5000 | |
CS19H-40 | 15,20,25 | 56 | 119 | 321 | 470 | 534 | ||
32,40,50 | 1800 | 2050 | 2600 | 3000 | 3500 | 4300 | 5000 | |
主要外形及连接尺寸：
产品型号 | DN | 螺纹连接 | 承接焊连接 | 重量 | 法兰连接 | 重量 | |||||||||||||||
RC | L | H | H1 | L | H | H1 | D | t | L | H | H1 | D | K | d | c | f | N-φ | ||||
（mm） | （mm） | （mm） | |||||||||||||||||||
CS19H16C25 CS49H16C25 CS69H16C25 | 15 | 1/2 | 75 | 57 | 35 | 75 | 57 | 35 | 23 | 7 | 1.23 | 150 | 57 | 35 | 95 | 65 | 45 | 14 | 2 | 4-14 | 3.13 |
20 | 3/4 | 85 | 60 | 43 | 85 | 60 | 43 | 28 | 7 | 1.32 | 150 | 60 | 43 | 105 | 75 | 55 | 14 | 2 | 4-14 | 3.70 | |
25 | 1 | 95 | 68 | 50 | 95 | 68 | 50 | 33 | 10 | 1.67 | 160 | 68 | 50 | 115 | 85 | 65 | 14 | 2 | 4-14 | 4.78 | |
32 | 11/4 | 105 | 90 | 80 | 105 | 90 | 80 | 42 | 12 | 6.7 | 200 | 90 | 80 | 135 | 100 | 78 | 16 | 2 | 4-18 | 10.8 | |
40 | 11/2 | 110 | 90 | 80 | 110 | 90 | 80 | 52 | 12 | 6.9 | 230 | 90 | 80 | 145 | 110 | 85 | 16 | 3 | 4-18 | 10.84 | |
50 | 2 | 170 | 95 | 87 | 130 | 95 | 87 | 62 | 12 | 7.7 | 230 | 95 | 87 | 160 | 125 | 100 | 16 | 3 | 4-18 | 13.62 | |
CS19H-40 | 15 | 1/2 | 75 | 61 | 41 | 75 | 61 | 41 | 23 | 9 | 1.23 | 150 | 61 | 41 | 95 | 65 | 45 | 16 | 2 | 4-14 | 3.13 |
20 | 3/4 | 85 | 64 | 45 | 85 | 64 | 45 | 28 | 12 | 1.32 | 150 | 64 | 45 | 105 | 75 | 55 | 16 | 2 | 4-14 | 3.70 | |
25 | 1 | 95 | 68 | 45 | 95 | 68 | 45 | 33 | 15 | 1.67 | 160 | 68 | 45 | 115 | 85 | 65 | 16 | 2 | 4-14 | 4.78 | |
32 | 11/4 | 105 | 81 | 56 | 105 | 81 | 56 | 40 | 15 | 6.7 | 200 | 81 | 56 | 135 | 100 | 78 | 18 | 2 | 4-18 | 11.7 | |
40 | 11/2 | 110 | 81 | 56 | 110 | 81 | 56 | 50 | 15 | 6.82 | 230 | 81 | 56 | 145 | 110 | 85 | 18 | 3 | 4-18 | 11.82 | |
50 | 2 | 120 | 89 | 64 | 120 | 89 | 64 | 60 | 20 | 7.62 | 230 | 89 | 64 | 160 | 125 | 100 | 20 | 3 | 4-18 | 14.14 | |
