| 品牌 : | 希伦 | 型号 : | CS45H-16C |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 种类 : | 敞口向上浮子式 | 公称通径 : | 15-100 |
| 适用介质 : | 蒸汽 | 压力环境 : | 常压 |
| 工作温度 : | 高温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 蒸汽 |
| 零部件及配件 : | 阀体 | 形态 : | 旋转式 |
| 类型(通道位置) : | 二通式 |

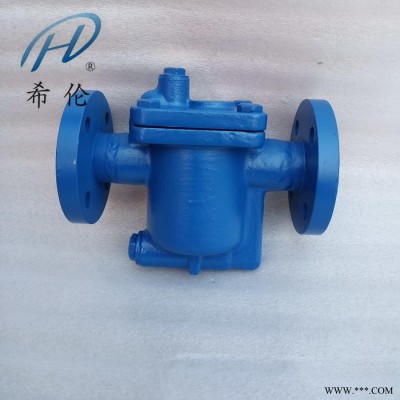

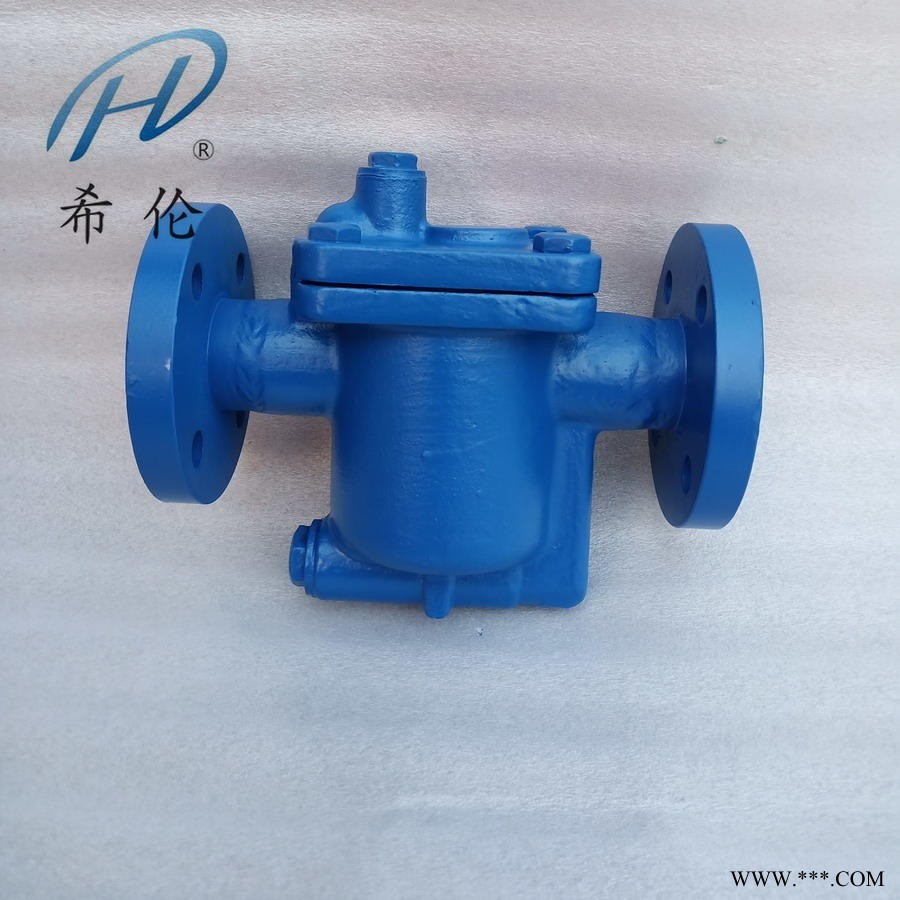

蒸汽疏水阀 倒吊桶疏水阀 CS45H-16C疏水阀 钟形浮子蒸汽疏水阀 希伦牌疏水器
一、ES8NF钟形浮子(倒吊桶)式蒸汽疏水阀特点及性能：
1、对凝结水的发生量适应性强，即可间歇排放，又可连续排放。
2、 的SCCV关闭系统，独特设计，具有补偿杠杆机械产生的误差，避免关闭时的钢性碰撞，关闭十分可靠，寿命长久。
3、内部零件全部采用不锈钢制造，并且安装在阀盖上，维修保养极为方便。
4、背压率高。(90％)。
5、汽水分离可靠(水汽经U型通道从阀下部进入)，阀内始终处于水封状态，有效阻止蒸汽泄漏。
6、敝口形的浮子抗水击。吊桶上设有溢出排气孔，可有效防止蒸汽汽锁、空气气堵现象。(非凝结性的高温空气也可排除)。
二、ES8NF钟形浮子(倒吊桶)式蒸汽疏水阀用途：
用于蒸汽主管、分汽缸、热交换器、硫化机、热风式干燥机、圆筒式干燥机、蒸馏器、浓缩装置、医院消毒器等。超小型、重量轻的ES5型 适用于空调机、洗涤机器、染声机等。全不锈钢的ESU5型专为食品工业、医院用汽设备制造。
三、ES8NF钟形浮子(倒吊桶)式蒸汽疏水阀带磨损的SCCV关闭方式：
SCCV关闭系统是自动定心，自动关闭系统(Self Closing and Cente-ring Valve System）的英文缩写，下同。该关闭方式突破了传统的设计，巧妙地利用凝结水土流出时的吸力和阀内的压力使阀芯关闭。使阀芯在关闭过程中具有缓衡作用，减少了阀芯阀座间的磨损。
四、ES8NF钟形浮子(倒吊桶)式蒸汽疏水阀结构图：
五、ES8NF钟形浮子(倒吊桶)式蒸汽疏水阀主要外形及连接尺寸
Main External And Connecting Dinensions
产品型号 | 公称通径DN(mm) | 连接方式 | 使用压力范围 | 高允许温度℃ | 阀体材质 | 外形尺寸 | |||
L | H1 | H2 | W | ||||||
ES5 | 15 | 内螺纹 | 0.01-0.3·0.7·1.1·1.6 | 350 | ZG1Cr18Ni9Ti | 138 | 72 | 94 | 103 |
ESH5 | 15 | 内螺纹 | 0.01-0.3·0.7·1.1·1.6·21 | 350 | ZG1Cr18Ni9Ti | 138 | 72 | 94 | 103 |
ESH5F | 15 | 法兰 | 0.01-0.3·0.7·1.1·1.6·21 | 350 | WCB | 210 | 72 | 94 | 103 |
ES8B | 15 | 内螺纹 | 0.01-0.5·0.8·1.6 | 220 | WCB | 138 | 72 | 94 | 103 |
ES8N | 15 | 内螺纹 | 0.01-0.5·0.8·1.6 | 220 | WCB | 138 | 72 | 94 | 103 |
ES8BF | 15 | 法兰 | 0.01-0.5·0.8·1.6 | 220 | WCB | 210 | 72 | 94 | 103 |
ES8NF | 15 | 法兰 | 0.01-0.5·0.8·1.6 | 220 | WCB | 210 | 72 | 94 | 103 |
ES10 | 20-40 | 内螺纹 | 0.01-0.8·1.2·1.6 | 220 | WCB | 200 | 93 | 132 | 142 |
ES10F | 15-25 | 法兰 | 0.01-0.8·1.2·1.6 | 220 | WCB | 270 | 93 | 132 | 142 |
ES12N | 15-25 | 法兰 | 0.01-1.6 | 200 | WCB | 280 | 93 | 132 | 142 |
六、ES8NF钟形浮子(倒吊桶)式蒸汽疏水阀订货说明：
订货须知
1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式（螺纹、焊接、法兰）⑦使用温度⑧额定流量系数⑨是否带附件以便我们为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图
