FT44H-杠杆浮球式蒸汽疏水阀 中特杠杆浮球式蒸汽疏水阀

FT44H杠杆浮球式蒸汽疏水阀

主要性能参数：

 热动力型疏水阀有热动力式（圆盘式）、脉冲式、孔板式
　　1. 热动力式疏水阀：
　　热动力式疏水阀内有一个活动阀片，既是敏感件又是动作执行件。根据蒸汽和凝结水通过时的流速和体积变化的不同热力学原理，使阀片上下产生不同压差，驱动阀片开关阀门。漏汽率3%，过冷度为8℃-15℃。
　　当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽随后排放，因蒸汽比凝结水的体积和流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放,循环工作，间断排水。
　　2. 圆盘式蒸汽保温型疏水阀：
　　圆盘式蒸汽保温型疏水阀疏水阀的工作原理和热动力式疏水阀相同，它在热动力式疏水阀的汽室外面增加一层外壳。外壳内室和蒸汽管道相通，利用管道自身蒸汽对疏水阀的主汽室进行保温。使主汽室的温度不易降温，保持汽压，疏水阀紧紧关闭。当管线产生凝结水，疏水阀外壳降温，疏水阀开始排水；在过热蒸汽管线上如果没有凝结水产生，疏水阀不会开启，工作质量高。阀体为合金钢，阀心为硬质合金，该阀高允许温度为550℃，经久耐用，使用寿命长，是高压、高温过热蒸汽专用疏水阀。
　　3. 脉冲式疏水阀：
　　脉冲式疏水阀有和两个孔板根据蒸汽压降变化调节阀门开关，即使阀门完全关闭入口和出口也是通过*、 个小孔相通，始终处于不完全关闭状态，蒸汽不断逸出，漏汽量大。该疏水阀动作频率很高，磨损厉害、寿命较短。体积小、耐水击，能排出空气和饱和温度水，接近连续排水， 背压25%，因此使用者很少。
　　4. 孔板式疏水阀：
　　孔板式疏水阀是根据不同的排水量，选择不同孔径的孔板控制排水量的目的。结构简单，选择不合适会出现排水不及或大量跑汽，不适用于间歇生产的用汽设备或冷凝水量波动大的用汽设备。

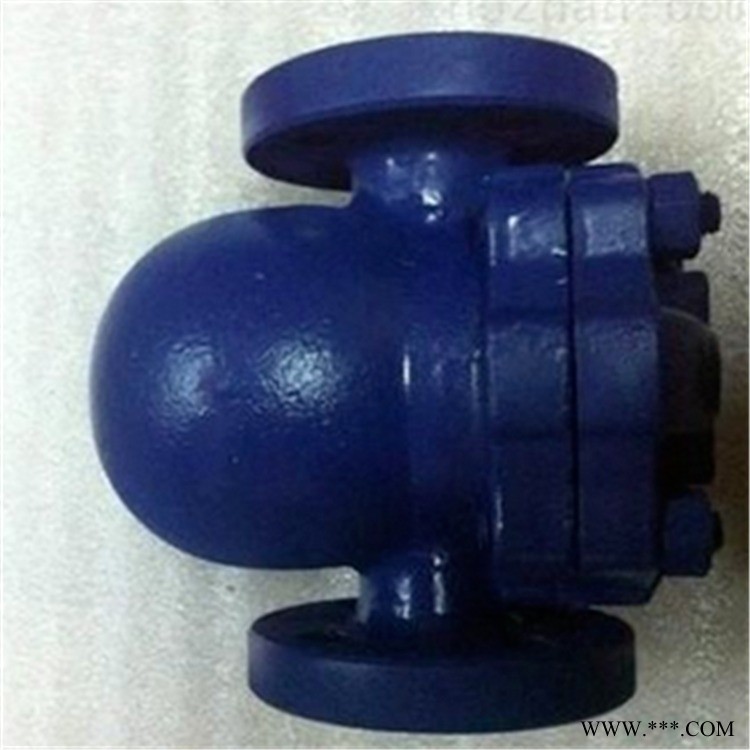

 FT44H杠杆浮球式蒸汽疏水阀

结构特点及工作原理：
1、采用轧装阀机械(新SCCV开关方式)，具有优良的密封性和耐久性。
2、平衡双阀座设计，比一般的疏水阀体积小而排量大，特大排量场和更能发挥优越性。
3、内装双金属片空气自动排放阀，可防止空气气堵和蒸汽汽锁。
4、采用独特的U型双金属通气口，可大大缩短设备起动时间。
5、全部部件安装在阀盖上，阀无需从配管上卸下，就可维修保养，简单方便。

产品用途：用于各种蒸汽加热设备、蒸汽管网和凝结水回收系统及需要快速排除凝结水的工况，它能迅速、自动、连续地排除凝结水，有效地阻止蒸汽泄漏，并获得好加热效果。产品特点：1、能连续排放饱和凝结水加热设备不会有水积聚，从而获得高的热效率。2、蒸汽压力变化时不受影响浮球带杠杆自动调节阀座开度，工作连续、性能稳定。3、排空气性能好自动排空气装置能排除不凝结的冷热气体，无气锁现象，工作平稳无噪音。4、密封性能 ，密封件采用球面结构，工作时无集中磨损使用寿命长。
