| 品牌 : | 中特 | 型号 : | CS41H |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 种类 : | 浮球式 | 公称通径 : | 50-2000 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 类型(通道位置) : | 直通式 |

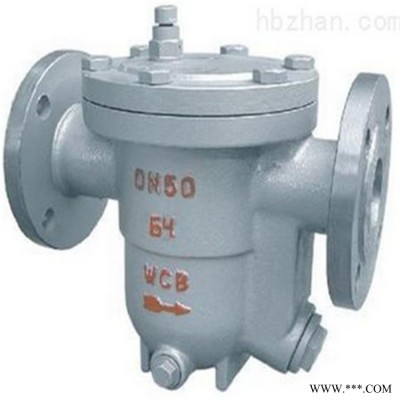

CS41H自由浮球式蒸汽疏水阀
工作原理：本产品根据浮力的原理，使阀体内的浮球随水位变化作升降运动，以达到阀门启闭，即排水阻汽作用。其结构特点：1、能连续排水、性能稳定、排水量大、漏水量小。2、能排连续饱和水，至使设备凝结水带滞存量较少、升温快、加热温度稳定。3、有自动排冷空气装置，无汽锁现象，工作平衡无噪音。
参数 | ||||
型号 | PN | 工作压力/MPa | 适用温度/℃ | 适用介质 |
CS41H-16 | 16 | 1.6 | ≤200 | 水、蒸汽 |
CS41H-16C | 16 | 1.6 | ≤425 | 水、蒸汽 |
CS41H-25 | 25 | 2.5 | ≤350 | 水、蒸汽 |
CS41H-40 | 40 | 4.0 | ≤425 | 水、蒸汽 |
结构特点：
1、能连续排水性能稳定，排水量大，漏气率小，背压率高。
2、不锈钢空心自由浮球是阀门的主要部件，采用不锈钢高清度研磨的圆浮球。
3、内部零件。均为不锈钢，抗腐蚀、耐磨损、使用寿命长。
性能特点：
1.能连续排放饱和凝结水加热设备不会有水积聚，从而获得更高的热效率；蒸汽压力变化时不受影响浮球能自动调节阀座孔的开度，工作连续，性能稳定.
2.排空气性能好有自动或手动排空气装置，无气锁现象工作平稳无噪音。
CS41H自由浮球式蒸汽疏水阀
安装及使用说明
1、浮球式疏水阀在安装前必须清冼管路，除去杂物。
2、 疏水阀应水平安装，疏水前的管道要朝疏水阀方向下坡一点，以免产生汽锁现象 , 其阀体上指示的流向必须与管路内凝结水的流向*。
3、本阀在安装时，应尽可能接近供热设备，管路直径不能小于本阀的公称通径。
4、本阀应安装在蒸汽管路的末端， 低点。
5、整个装置中，各设备各安装疏水阀，分别排出凝结水，以免产生汽阻现象，影响加热效果。
6、若长期停止送汽时，疏水阀体内的积水应由阀体下端螺塞孔排出。
7、在每个疏水阀前后要安装门，宜采用闸阀，以便于维修疏水阀时使用。
