| 品牌 : | 中特 | 型号 : | CS15H |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 种类 : | 浮球式 | 公称通径 : | 50-2000 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 类型(通道位置) : | 直通式 |

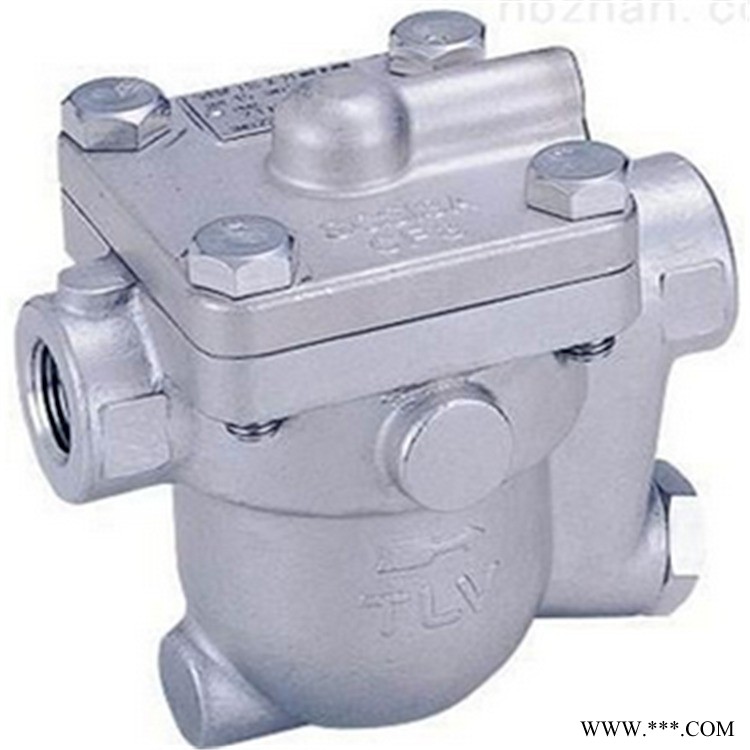

CS15H自由半浮球式蒸汽疏水阀
内螺纹连接（CS15H-16C）、法兰连接（CS45H-16C），半浮球式结构形式，阀座密封面材料为 Cr13 系不锈钢，公称压力 PN16，阀体材料为碳钢的蒸汽疏水阀。是机械型疏水阀中工作性能 可靠的疏水阀之一。它的内部结构只有一个半浮球式的球桶为活动部件，开口朝下，半浮球式的球桶外圆经过精细研磨，整个球面都可为密封面。使用寿命很长，能抗水锤，没有易损件，无故障，经久耐用，无蒸汽泄漏，节能效果好。用于蒸汽加热设备，蒸汽管网凝结水回收系统。
工作原理：只有一个半浮球式的球桶为活动部件，开口朝下，球桶即是启闭件，又是密封件。当装置刚启动时，管道内的空气和低温凝结水经过发射管进入疏水阀内，阀内的双金属片排空元件把球桶弹开，阀门开启，空气和低温凝结水迅速排出。当蒸汽进入球桶内，球桶产生向上浮力，同时阀内的温度升高，双金属片排空元件收缩，球捅漂向阀口，阀门关闭。当球桶内的蒸汽变成凝结水，球桶失去浮力往下沉，阀门开启，凝结水迅速排出。
CS15H自由半浮球式蒸汽疏水阀
疏水阀起动时，半球浮子UFO（4）沉在发射台（7）上，凝结水在进出口压差的作用下经滤网（3）、发射导管（6）上小孔流入阀腔， 后从排水喷嘴（5）排出；
当蒸汽进入后，半球浮子UFO内凝结水被挤出，所受浮力渐增，迫使它上浮与排水喷嘴吻合，疏水阀处于阻汽状态；
结构简单，内部只有一个活动部件精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长，疏水阀内部带有Y系列自动排空气装置，非常灵敏，能自动排空气，工作质量高。设备刚启动工作时，管道内的空气经过Y系列自动排空气装置排出，低温凝结水进入疏水阀内，凝结水的液位上升，浮球上升，阀门开启，凝结水迅速排出，蒸汽很快进入设备，设备迅速升温，Y系列自动排空气装置的感温液体膨胀，自动排空气装置关闭。疏水阀开始正常工作，浮球随凝结水液位升降，阻汽排水。自由浮球式疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏，节能效果好。
