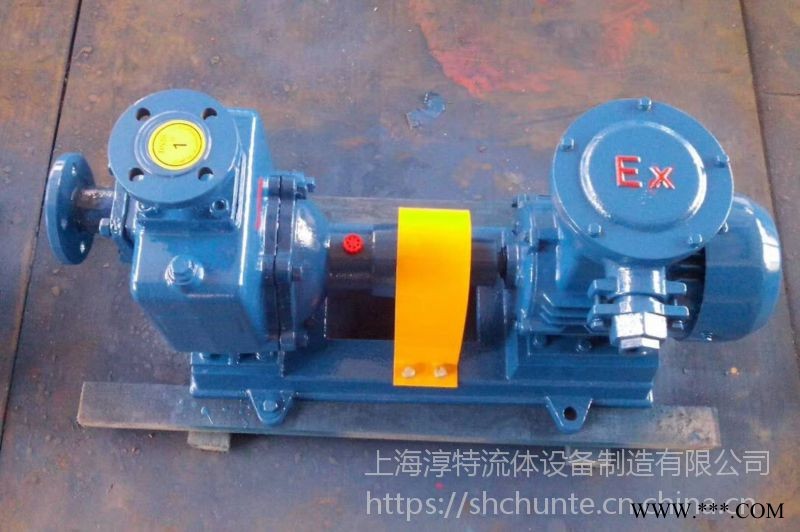

CYZ-A自吸离心油泵厂家/防爆电机铜叶轮自吸离心油泵生产厂家/淳特不锈钢自吸离心油泵

ZCYZ-A自吸离心油泵适用范围

CYZ自吸离心油泵用来输送汽油、 、柴油，航空煤油等石油产品，介质温度在-20℃～+80℃，是一种优良的船用装卸油泵。自吸离心油泵并适用于陆地油库、油罐车等储油装置的油料输送，也可以用来输送海水、淡水等。

CYZ-A自吸离心油泵结构形式；

CYZ自吸离心油泵用采用轴向回液的泵体结构，泵体由吸入室、储液室、涡旋室、回液孔、气液分离室等组成，泵的轴承采用单列向心球轴承，在泵的轴承体底部设有冷却室，泵内部高、低压区间有密封环，轴端采用机械密封。

CYZ-A自吸离心油泵产品特点；

1、该泵属自吸式离心泵，它具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长，具有较强的自吸能力等优点。管路中不需底阀，工作前只需保证泵体内储有定量引油即可。用于油轮或输水船舶上时，可兼作扫舱泵，扫舱效果良好。
 2、该泵是选用优质材料精制而成，密封采用硬质合金机械密封，经久耐用，吐出管路不需要安装安全阀，吸入管路不需安装底阀，因此简化了管路系统，又改善了劳动条件。

CYZ-A自吸离心油泵型号及意义；

CYZ-A自吸离心油泵工作原理；

 CYZ-A型防爆自吸p油泵p均采用轴向回液的泵体结构。泵体由吸人室、储液室、涡卷室、回液孔、气液分离室等组成，泵正常起动后，叶轮将吸人室所存的液体及吸人管路中的空气一起吸人，并在叶轮内得以完全混合，在离心力的作用下，液体夹带着气体向涡卷室外缘流动，在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管进入气液分离室。此时，由于流速突然降低，较轻的气体从混合气液中被分离出来，气体通过泵体吐出口继续上升排出。脱气后的液体回到储液室，并由回流孔再次进入叶轮，与轮内部从吸人管路中吸人的气体再次混合，在高速旋转的叶轮作用下，又流向叶轮外缘……。随着这个过程周而复始地进行下去，吸人管足各中的空气不断减少，直到吸尽气体，完成自吸过程，泵便投入正常作业。因为该泵具有这种独特的排气能力，所以此泵能输送含有气体的液体，无需安装底阀，使用在油轮上时具有良好的扫舱功能。

    在一些泵的轴承体底部还设有冷却室。当轴承发热引起轴承体温升超过70度时，可在冷却室处通过任意一只冷却液管接头，注人冷却液循环冷却。泵内部防止液体由高压区向低压区泄漏的密封机构是前后密封环，前密封环装在泵体上，后密封环装在轴承体上，当泵经长期运转密封环磨损到一定程度，并影响到水泵的效率及自吸性能,应给予更换。

CYZ-A自吸离心油泵安装方式；

1.在油泵与电动机直联传动时.应注意泵轴与电动机输出的同轴度：泵安装的准确与否对泵的运行平稳性和使用寿命有较大的影响，因此必须仔细认真地安装和校正。

2.泵联轴器必须用螺母紧固好，并锁紧螺母.谨防螺母松动，否则易引起叶轮窜动.造成机械故障。

3.为使泵体内能够保持一定的储存液.以达到较好的自吸能力和防止机械密封的干磨擦.必须使泵的迸口高于泵轴中心线。

4.吸入管路的安装应注意：

   a. 吸入口的安装高度尽量不超过5米，在条件许可时，吸入口的安装高度应尽可能地低于油库低储油面.并尽量缩短吸入管的长度，少装弯头.这样有利于缩短自吸时间.提高自吸功能。

   b. 吸入管路中的阀门、法兰等应严防漏气或渗漏液体，即吸入管路不允许有漏气现象存在。

   c. 应防止泵体内吸入固体等杂物，为此吸入管路上应设置过滤器。过滤器的有效过流面积应为吸入管截面的2-3倍，过滤器应定期检查。

   d. 吸入管路和吐出管路应有自己的支架，泵体本身不允许承受管路的负荷。

5.泵在安装时.应使泵及管路的静电接地电阻达到其规定要求。

6.安装时应严格检?泵壳及管路中有无石块，铁砂等杂物。

7.校正泵联轴器及电机动联轴器的安装间隙及同轴度，其不同轴度允许偏差为0.1毫米。泵轴和电动机轴的高度差可在底脚上垫铜皮或铁皮调整。

8.在机组实际运转3-4小时后，作后检查，如无不良现象.则认为安装已妥，在试运转中应检查轴承的温度，轴承体的温度不宜超过70℃ 。

9.该齿轮油泵轴承体凡设有冷却室装置的冷却水接头供配内孔为Φ12的胶管或塑料管之用，其螺纹尺寸为M12×1.75。

10.在泵的出口管路上如装有单向阀而在自吸过程中不能使泵顺利地排出气体时，应在泵的出口处加接排气小管及阀。
