品牌：金九天
起订：1个
供应：8991个
| 品牌 : | 金九天 | 型号 : | D341 |
| 结构形式 : | 垂直板式 | 加工定制 : | 是 |
| 材质 : | 球墨铸铁 | 连接形式 : | 法兰 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 双向 | 驱动方式 : | 手动 |
| 公称通径 : | 全通径 |

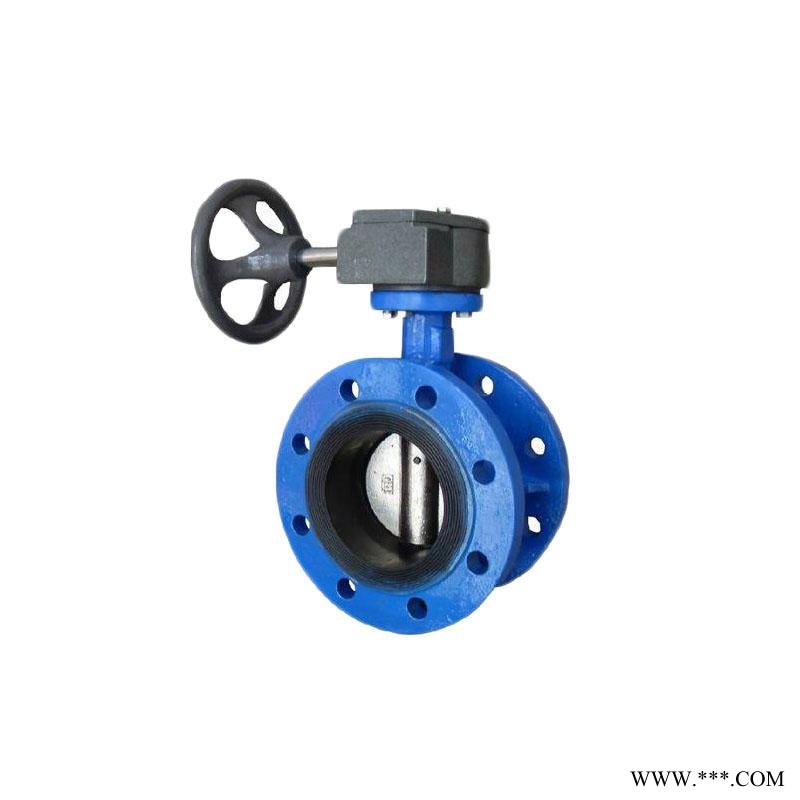

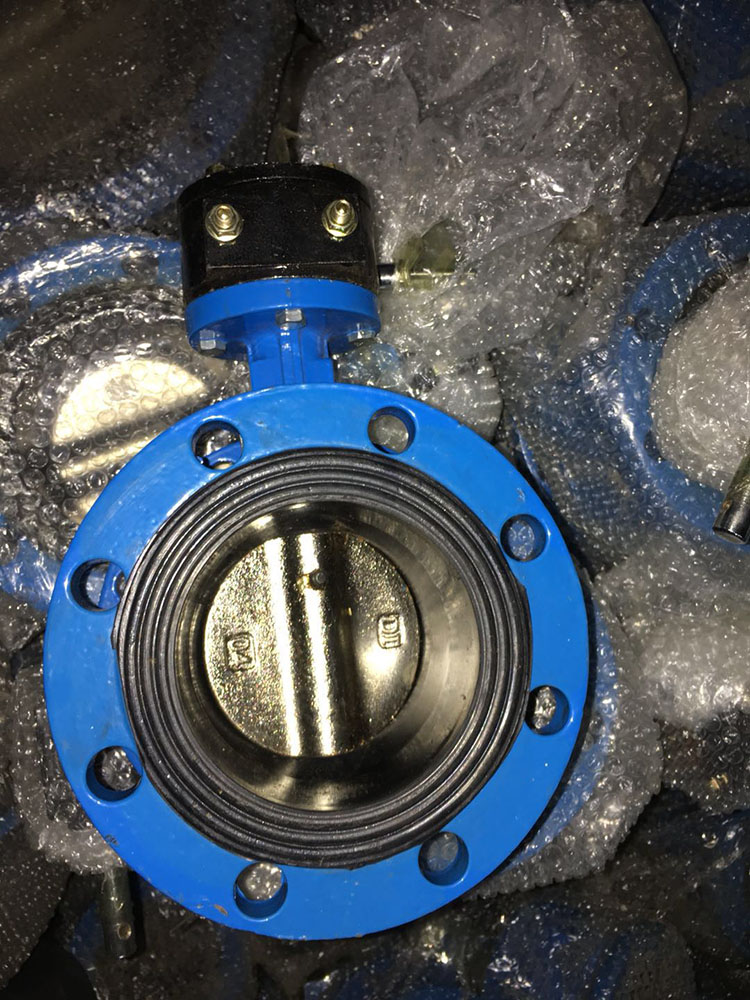

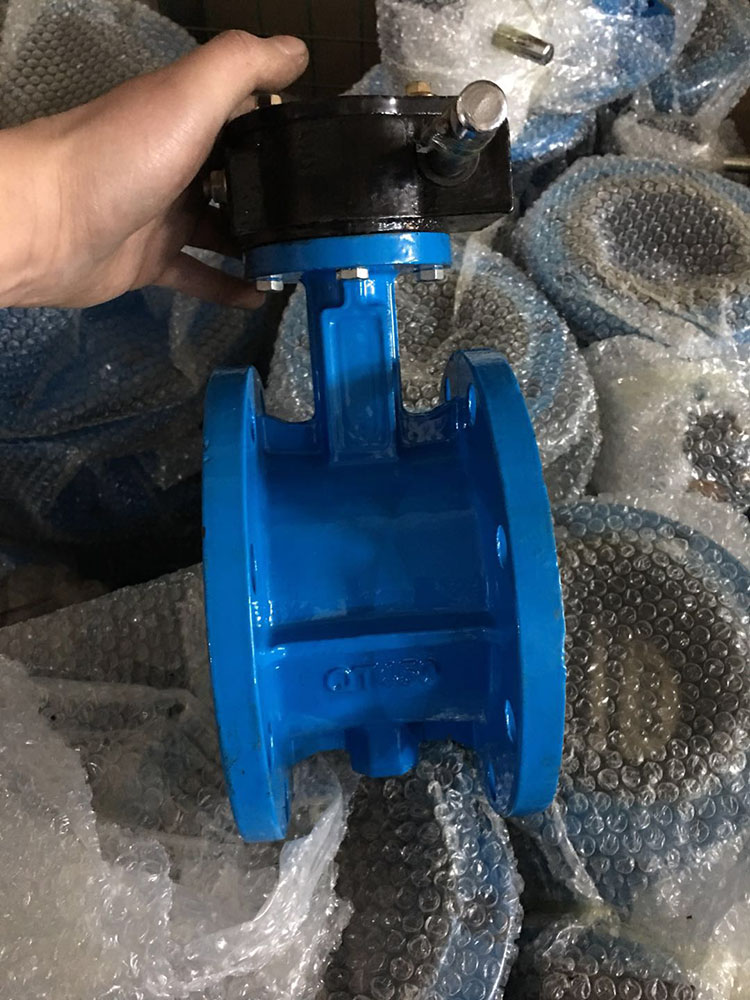

法兰式蝶阀
法兰式软密封蝶阀设计结构新颖，整体尺寸小，重量轻；蝶板采用双偏心，启闭迅速，操作轻便省力；蝶板与密封圈间无滑动摩擦，密封面耐磨损，使用寿命长，密封可靠，易调整。
结构
垂直板式结构，阀杆为整体式金属硬密封阀门的密封圈为柔性石墨板与不锈钢板复合式结构，安装在阀体上，蝶板密封面堆焊不锈钢。软密封阀门的密封圈为橡胶/氟橡胶等材质，是安装在蝶板上的阀体阀座堆焊不锈钢。
工作原理
金属密封阀门的设计是采用三偏心结构原理，利用了固有的凸轮效应，完全消除了90度行程中阀座与密封圈之间的全部磨擦。橡胶软密封蝶阀的设计采用了单偏心结构，与中线软密封不同,蝶板转动大约在20度之后，阀座与密封圈之间迅速脱离，从而减少磨擦。
蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°90°之间，旋转到90°时，阀门则全开状态。
特点
1、设计结构新颖，整体尺寸小，重量轻。
2、蝶板采用双偏心，启闭迅速，操作轻便省力。
3、蝶板与密封圈间无滑动摩擦，密封面耐磨损，使用寿命长，密封可靠，易调整。
法兰式硬密封蝶阀具备以下几个特点
1、蝶板密封圈为软硬层叠式金属片，具有金属硬密封和弹性密封的双重优点，
无论在低温和高温的情况下，均具有优良的密封性能。
2、采用三维偏心结构，阀座与蝶板几乎无摩擦，具有越关越紧的密封功能。
3、阀体密封面，采用堆焊不锈钢、钴基硬质合金，密封面耐磨损，使用寿命长。
4、结构独特，操作灵活、省力、方便、不受介质压力的高、低影响，密封性能可靠。
