品牌：凯凡
起订：1台
供应：100000台
| 品牌 : | 凯凡 | 型号 : | D973H-16C-DN65 |
| 加工定制 : | 否 | 阀体材料 : | 铸钢 |
| 工作温度 : | ≤350℃ | 公称通径 : | 65 |
| 密封材料 : | 硬质金刚 | 阀门性能特点 : | 斜板式 |
| 工作介质 : | 水 蒸汽 食品加工 石油 化工 | 公称压力 : | 1.6Mpa |
| 连接方式 : | 对夹 | 执行器性能特点 : | 电动 |
| 规格 : | 常规 |
阀体参数 |
技术参数 |
公称通径 50-1000mm |
电源电压 AC220V、AC380V(其它特制） |
公称压力 PN10、PN16、PN25 |
环境温度 -30℃～+70℃ |
连接方式 对夹连接 |
防护等级 IP67 |
阀体材质 WCB、SS304、SS316、SS316L |
|
碟板材质 WCB、SS304、SS316、SS316L |
功能选项 |
密封材料 NBR、EPDM、J（衬胶） |
防 爆 型 防爆等级：dIIBT4 |
工作温度 |
C2：-10℃～80℃ |
C3：-20℃～1300℃ |
带加热器 带加热器 可在潮湿环境干燥执行器内元件 |
标准规范 |
手动功能 手动功能 电动执行器带有手动开阀、关阀功能 |
法兰标准 GB9113、JB/T79 |
开关型 通电开到位，通电关到位。 |
检测与试验 GB/T13927-1992 |
调节型 调节型输入4～20mA、1～5V、0～10V信号，实现球阀调节 功能信号反馈 X1机械无源信号，X2有源信号 |
设计标准 JB-T8527-1997 |
适用介质 水、空气、煤气、中性气体或液体 |
结构长度标准 GB/T12221 |
备注 电动参数请另参考选配的电动执行器资料 |

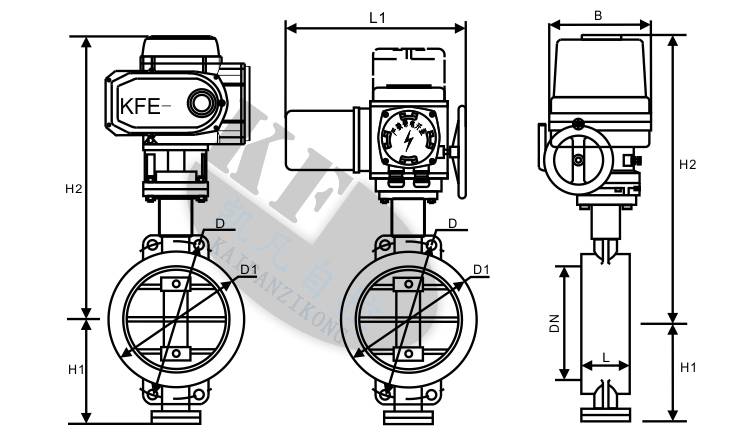

GB阀体尺寸(mm)配KFE精小型电动执行器 |
||||||||
规格型号 |
DN |
L |
D |
D1 |
H1 |
H2 |
Z-ФD |
E-电动头 |
KFDJRD40 |
40 |
43 |
125 |
94 |
63 |
348 |
4-Ф18 |
KFE-005 |
KFDJRD50 |
50 |
43 |
125 |
94 |
63 |
348 |
4-Ф18 |
KFE-005 |
KFDJRD65 |
65 |
46 |
145 |
112 |
70 |
356 |
4-Ф18 |
KFE-005 |
KFDJRD80 |
80 |
46 |
160 |
121 |
83 |
370 |
4-Ф18 |
KFE-010 |
KFDJRD100 |
100 |
52 |
180 |
153 |
105 |
389 |
8-Ф18 |
KFE-010 |
KFDJRD125 |
125 |
56 |
210 |
182 |
115 |
403 |
8-Ф18 |
KFE-015 |
KFDJRD150 |
150 |
56 |
240 |
209 |
137 |
484 |
8-Ф22 |
KFE-015 |
KFDJRD200 |
200 |
60 |
295 |
262 |
164 |
579 |
8-Ф22 |
KFE-040 |
KFDJRD250 |
250 |
68 |
350 |
319 |
206 |
584 |
12-Ф26 |
KFE-060 |
KFDJRD300 |
300 |
78 |
400 |
373 |
23 |
642 |
12-Ф26 |
KFE-080 |
KFDJRD350 |
350 |
78 |
460 |
405 |
248 |
812 |
16-Ф30 |
KFE-100 |
KFDJRD400 |
400 |
102 |
515 |
488 |
298 |
866 |
20-Ф30 |
KFE-200 |
应用领域 |
电动对夹软密封蝶阀是由蝶阀与KF系列执行机构配套 ，输入控制信号（4～20mA或1～5VDC）及单相电源控制即可 运转，电动蝶阀具有功能强、体积小、轻便、 性能可靠、配套简单、流通能力大。电动蝶阀特别适合 用于介质是粘稠、 含颗粒、纤维性质的场合。目前该电 动调节蝶阀广泛应用于食品、环保、轻工、石油、造纸 、化工、教学和科研设备、 电力等行业的工业自动控制系统中。 |
