| 品牌 : | 智博睿 | 型号 : | Q41F |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | DN10-DN50 |
| 适用介质 : | 蒸汽 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀体 | 用途 : | 疏水 |
| 类型(通道位置) : | 二通式 | 作用对象 : | 电站 |

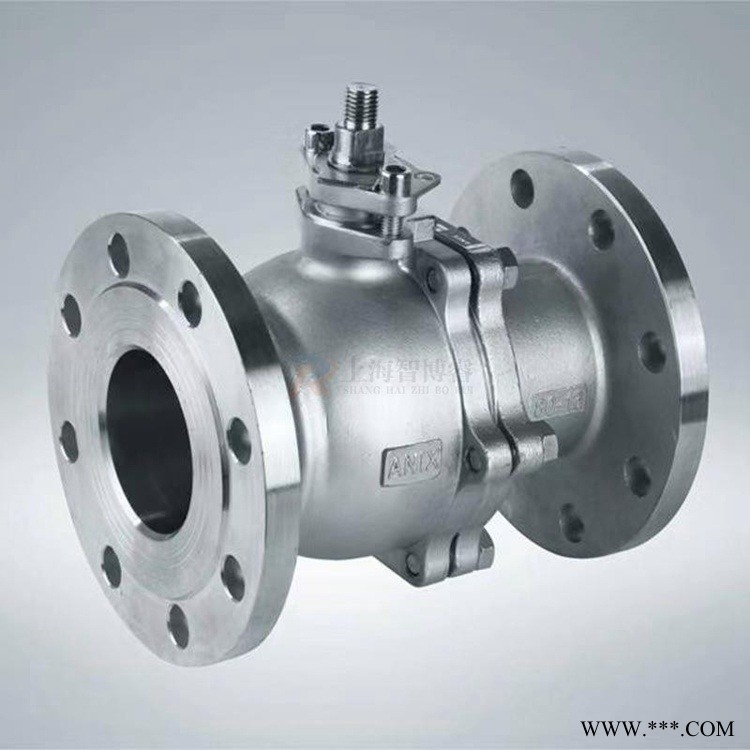

Q41F软密封球阀|法兰球阀|浮动球阀
一、Q41F软密封球阀 产品特点
1、先进的阀座：聚多年球阀制造经验而设计的阀座，确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应范围广。
2、开关无误的手柄：采用扁头阀杆，与手柄的连接不会错位，从而保证手柄指示的开关状态与阀一致辞。
3、锁紧装置：为防止阀门开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确的位置。
4、阀杆防飞结构：阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封。
二、Q41F软密封球阀 性能规范
设计依据 | 国标系列 | 美标系列 | |
设计标准 | GB/T12237 | AP16D | ANSI B16.34 |
法兰连接结构长度 | GB/T12221 | AP16D | ANSI B16.10 |
结构长度(焊接) | GB/T15188.1 | AP16D | ANSI B16.10 |
连接法兰 | GB/T9113 | ANSI B16.5、B16.47 | |
对焊端 | GB/T12224 | ANSI B16.25 | |
试验和检验 | GB/T9092 | AP16D | AP1598 |
二、Q41F软密封球阀 压力范围
压力等级 | 试验压力(MPa) | ||
公称压力（PN） | 磅级（Class） | 壳体试验 | 密封试验 |
1.0 | - | 1.5 | 1.1 |
1.6 | - | 2.5 | 1.76 |
2.5 | - | 3.8 | 2.75 |
4.0 | - | 6.0 | 4.4 |
6.4 | - | 9.6 | 7.04 |
- | 150 | 3.0 | 2.2 |
- | 300 | 7.6 | 5.6 |
- | 600 | 15.0 | 11.0 |
- | 10K | 2.4 | 1.5 |
- | 20K | 5.8 | 4.0 |
二、Q41F软密封球阀 主要零件材料
材料 | 材料牌号 | 序 | 材料 | 材料牌号 | ||||||
碳钢 | 不锈钢 | 碳钢 | 不锈钢 | |||||||
GB | ASTM | GB | ASTM | GB | ASTM | GB | ASTM | |||
阀体 | WCB | A216-WCB | ZG1Cr18Ni9Ti | CF8/CF8M/ | 10 | 阀座密封圈 | 石墨 | |||
阀盖 | WCB | A216-WCB | ZG1Cr18Ni9Ti | CF8/CF8M/ | 11 | 阀杆 | 2Cr13 | A276-410 | 1Cr18Ni9Ti | F304/F316 |
双头螺柱 | 35CrMoA | A193-B7 | 1Cr17Ni2 | A193-B8M | 12 | 止推轴承 | 金属夹PTFE | |||
螺母 | 45 | A194-2H | 0Cr18Ni | A194-8M | 13 | 阀杆填料 | 石墨 | |||
垫圈 | 金属夹石墨 | 14 | 填料压环 | 2Cr13 | A276-410 | 1Cr18Ni9Ti | F304/F316 | |||
球体 | 2Cr13渗氮 | A276-410渗氮 | 1Cr18Ni9Ti | F304/F316 | 15 | 填料压盖 | WCB | A216-WCB | ZG1Cr18Ni9Ti | CF8/CF8M/ |
阀座 | 2Cr13渗氮 | A276-410渗氮 | 1Cr18Ni9Ti | F304/F316 | 16 | 螺钉 | 35CrMoA | A193-B7 | 1Cr17Ni2 | A193-B8M |
阀座支承圈 | 2Cr13 | A276-410 | 1Cr18Ni9Ti | F304/F316 | 17 | 定位板 | 2Cr13 | A276-410 | 1Cr18Ni9Ti | 304 |
阀座弹簧 | 17-7PH | 17-7PH | 17-7PH | 17-7PH |
三、Q41F软密封球阀 主要外形连接尺寸及重量
PN1.6 MPa主要连接尺寸及重量
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 |
H | 59 | 63 | 75 | 105 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
Wt(㎏) | 2.5 | 3 | 5 | 6 | 7 | 10 | 15 | 19 | 33 | 58 | 93 | 160 |
PN2.5 MPa主要连接尺寸及重量
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 |
H | 59 | 63 | 75 | 105 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
Wt(㎏) | 2.5 | 3 | 5 | 6.5 | 9 | 12 | 20 | 25 | 44 | 75 | 105 | 200 |
PN4.0 MPa主要连接尺寸及重量
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 130 | 140 | 150 | 180 | 200 | 220 | 250 | 280 | 320 | 400 | 400 | 400 |
H | 59 | 63 | 75 | 85 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1500 |
Wt(㎏) | 3 | 4 | 5 | 7 | 9 | 12 | 18 | 28 | 46 | 75 | 106 | 190 |
PN6.4 MPa主要连接尺寸及重量
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 |
H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 305 | 398 |
W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1800 |
Wt(㎏) | 6.5 | 7 | 8 | 12 | 14 | 18 | 28 | 40 | 65 | 98 | 140 | 250 |
PN10.0 MPa主要连接尺寸及重量
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 |
H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 305 | 398 |
W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1800 |
Wt(㎏) | 6.5 | 7 | 10 | 15 | 18 | 25 | 32 | 46 | 75 |
