品牌：北京佳航
起订：1件
供应：10件
| 品牌 : | 北京佳航 | 型号 : | GU-10 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 结构形式 : | 弹性球球阀 | 3C阀门类别 : | 工业 |
| 公称通径 : | 10 | 适用介质 : | 弱酸碱介质 |
| 驱动方式 : | 手动 |
GU型系列真空（压力）球阀
GU型系列真空（压力）球阀是适用于真空系统中接通或切断管路中的介质流。该阀为直通式手动球阀，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用，并可任意位置安装。
适用的工作介质为带酸、碱性的气体或液体。
技术参数：
适用范围（Pa） |
快卸法兰（KF）2×105 ~1.3×10-5 |
活套法兰6×105 ~1.3×10-5 |
|
阀门漏率（Pa.L/S) |
≤1.3×10-6 |
介质温度（℃） |
标准出厂：-30~+150 |
特殊指定：-30~+240 |
|
| 安装位置 | 任意 |
| 法兰标准 | GB4982；GB/T6070 |

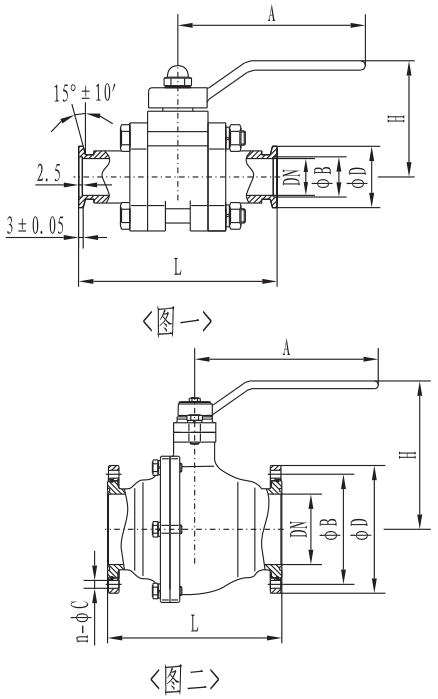

外形尺寸图：
型号 |
通径（DN） |
ΦD |
ΦB |
H |
L |
A |
GU-10/KF |
10 |
30 |
12.2 |
60 |
92 |
120 |
GU-16/KF |
16 |
30 |
17.2 |
62 |
100 |
120 |
GU-25/KF |
25 |
40 |
26.2 |
81 |
114 |
152 |
GU-40/KF |
40 |
55 |
41.2 |
125 |
165 |
210 |
GU-50/KF |
50 |
75 |
52.2 |
135 |
175 |
230 |
型号 |
通径（DN） |
ΦD |
ΦB |
H |
L |
A |
n-ΦC |
GU-10 |
10 |
55 |
40 |
60 |
92 |
120 |
4-Φ6.5 |
GU-16 |
16 |
60 |
45 |
62 |
100 |
120 |
|
GU-20 |
20 |
65 |
50 |
73 |
114 |
152 |
|
GU-25 |
25 |
70 |
55 |
81 |
114 |
152 |
|
GU-32 |
32 |
90 |
70 |
103 |
140 |
190 |
4-Φ9 |
GU-40 |
40 |
100 |
80 |
125 |
165 |
210 |
|
GU-50 |
50 |
110 |
90 |
142 |
175 |
231 |
|
GU-63 |
63 |
130 |
110 |
176 |
186 |
240 |
|
GU-80 |
80 |
145 |
125 |
185 |
198 |
300 |
8-Φ9 |
GU-100 |
100 |
165 |
145 |
199 |
220 |
360 |
|
GU-125 |
125 |
200 |
175 |
232 |
266 |
370 |
8-Φ11 |
GU-150 |
150 |
225 |
200 |
250 |
296 |
410 |
|
GU-200 |
200 |
285 |
260 |
306 |
390 |
710 |
12-Φ11 |
