品牌：上海茂北/Maobei
起订：1个
| 品牌 : | 上海茂北/Maobei | 型号 : | Q641F/Q641W |
| 材质 : | 碳钢/不锈钢/哈氏合金/特材等 | 连接形式 : | 法兰/螺纹/焊接 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | DN6~DN1200 |
| 适用介质 : | 水、气、油、酸碱等 | 压力环境 : | 低压、常压、高压 |
| 工作温度 : | -196℃~800℃ | 标准 : | 国标/美标/日标 |
| 流动方向 : | 双向/换向 | 驱动方式 : | 气动执行器 |
| 零部件及配件 : | 执行器 | 用途 : | 调节/截止/换向 |
| 类型(通道位置) : | 直通式 | 作用对象 : | 电站 |
【茂北品质、全球共享】这里是Q641F气动球阀专业生产厂家，由本公司生产的Q641F气动球阀品质出众，价格合理Q641F气动球阀的产品介绍、主要特点、采用标准、技术参数、零件材料、标准尺寸、适用温度、连接尺寸的详细介绍：

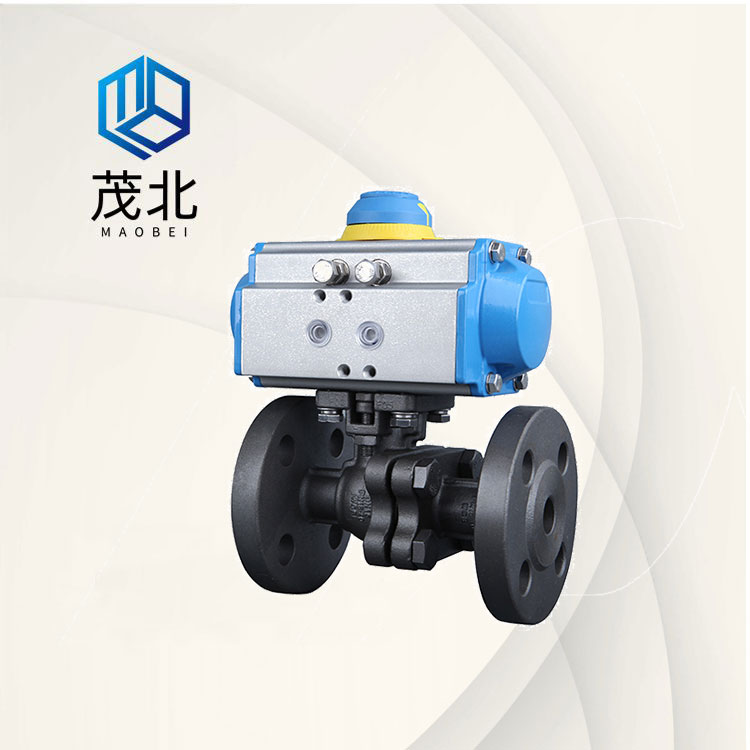

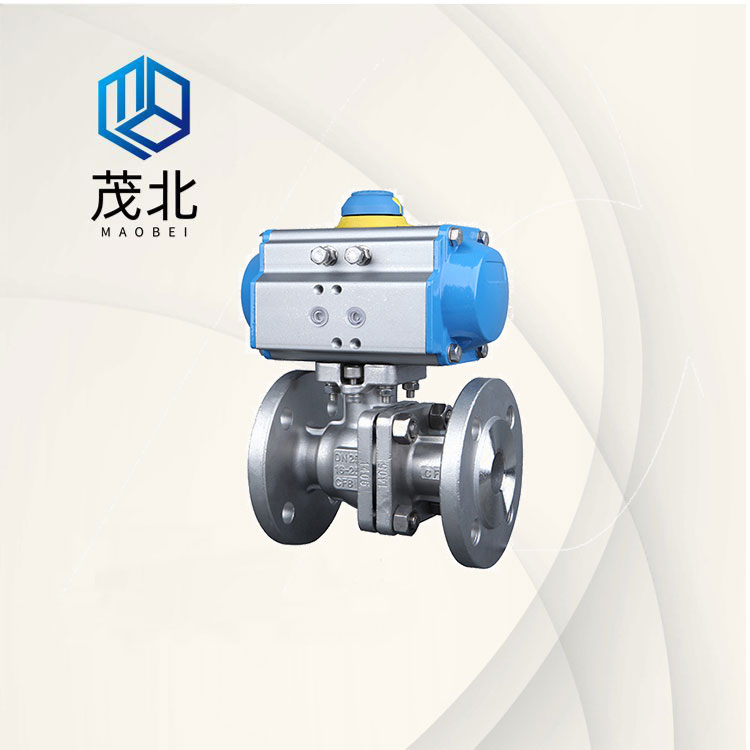

气动不锈钢球阀 气动碳钢球阀

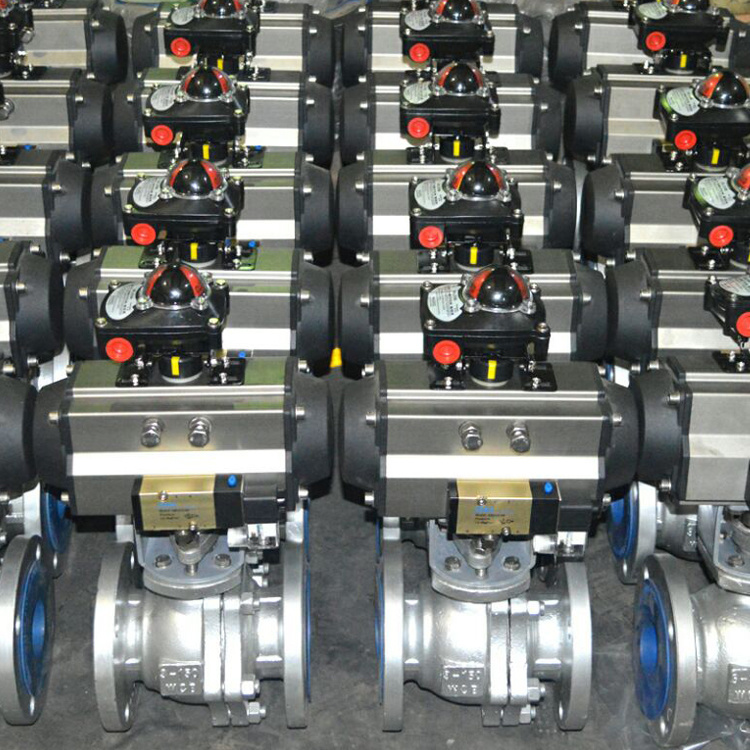

Q641F气动球阀采用高准度气动执行器及精铸球阀组成。主要分为气动开关球阀及气动切断球阀两大类。气动法兰球阀具有结构紧凑、体积精小、运行良好、流阻系数低、密封性好、维修容易、安装方便、适应性好等优点。气动开关球阀可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动切断球阀适合于介质是粘稠、含颗粒、纤维性质的场合。气动法兰球阀主要应用于石油、化工、教学设备、轻工、高压设备、造纸等工业自动控制系统中，作远距离集中控制或就地控制。
Q641F气动球阀主要特点：
1、流体阻力小，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增加而增加。
4、阀杆密封良好，由于阀杆只做旋转而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增加而增加。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用时间长。
Q641F气动球阀采用标准：
| 设计与制造 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
| 法兰尺寸 | JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
| 结构长度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
| 检验与试验 | JB/T 9092、API 598、GB/T13927 |
Q641F气动球阀主要参数
| 公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 额定流量系数KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 |
| 公称压力(MPa) | PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB | |||||||||||
| 允许压差(MPa) | ≤公称压力 | |||||||||||
| 阀体形式 | 两段式铸造球阀 | |||||||||||
| 连接形式 | 法兰式、焊接式、螺纹式 | |||||||||||
| 阀芯形式 | "O"型球形阀芯 | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |||||||||||
| 流量特性 | 近似快开型 | |||||||||||
| 动作范围 | 0～90° | |||||||||||
| 泄露量Q | 按GB/T4213-92，小于额定KV0.01% | |||||||||||
| 可调范围 | 250：1 | 350：1 | ||||||||||
| 配置执行机构 | 可配GT、SR、ST、AT、AW等系列气动执行机构 | |||||||||||
| 控制方式 | 开关型(开关两位控制)、调节型(4～20mA控制) | |||||||||||
Q641F气动球阀执行器的主要参数
| 执行器型号 | GT、SR、ST、AT、AW系列单双作用气动执行器 |
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
| 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) | |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
Q641F气动球阀主要零件材料：
| 零件名称 | 材料 | |||
| 阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
| 阀杆 | 2Cr13 | 304 | 316 | 316L |
| 阀座密封圈 | PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金) | |||
| 填料 | V型PTFE四氟填料、柔性石墨 | |||
Q641F气动球阀性能规范：
| 公称通径DN(mm) | DN15-300 | |||||
| 公称压力 | PN(MPa) | 1 | 1.6 | 2.5 | 4 | 6.4 |
| 试验压力 | 强度试验 | 1.5 | 2.4 | 3.75 | 6 | 9.6 |
| 密封试验 | 1.1 | 1.76 | 2.75 | 4.4 | 7.04 | |
| 低压气密试验 | 0.5～0.7 | |||||
| 适用介质 | 水、油、蒸气、硝suan类(温度≤200℃)、醋suan类(温度≤200℃) | |||||
Q641F气动球阀安装连接尺寸:
| 公称通径DN(mm) | 主要尺寸 | 法兰尺寸 | ||||||||||
| PN1.6MPa | PN2.5MPa | |||||||||||
| L | H | H1 | L1 | D | D1 | D2 | n-φd | D | D1 | D2 | n-φd | |
| 15 | 130 | 185 | / | 140 | 95 | 65 | 46 | 4-14 | 95 | 65 | 46 | 4-14 |
| 20 | 140 | 191 | / | 140 | 105 | 75 | 45 | 4-14 | 105 | 75 | 56 | 4-14 |
| 25 | 150 | 193 | / | 140 | 115 | 85 | 65 | 4-14 | 115 | 85 | 65 | 4-14 |
| 32 | 165 | 212 | / | 164 | 140 | 100 | 76 | 4-18 | 140 | 100 | 76 | 4-18 |
| 40 | 180 | 217 | / | 164 | 150 | 110 | 84 | 4-18 | 150 | 110 | 84 | 4-18 |
| 50 | 200 | 260 | 102 | 190 | 165 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 |
| 65 | 220 | 293 | 114 | 210 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 8-18 |
| 80 | 250 | 323 | 127 | 247 | 200 | 160 | 132 | 8-18 | 200 | 160 | 132 | 8-18 |
| 100 | 280 | 382 | 152 | 276 | 220 | 180 | 156 | 8-18 | 235 | 190 | 156 | 8-22 |
| 125 | 320 | 468 | 184 | 348 | 250 | 210 | 184 | 8-18 | 270 | 220 | 184 | 8-26 |
| 150 | 360 | 510 | 219 | 378 | 285 | 240 | 211 | 8-22 | 300 | 250 | 211 | 8-26 |
| 200 | 400 | 655 | 273 | 524 | 340 | 295 | 266 | 12-22 | 360 | 310 | 274 | 12-26 |
| 250 | 630 | / | 360 | / | 405 | 355 | 319 | 12-26 | 425 | 370 | 330 | 12- |
