品牌：凯凡
起订：1台
供应：1000000台
| 品牌 : | 凯凡 | 型号 : | J961H-40C-DN100 |
| 订货号 : | J61H40C100 | 加工定制 : | 否 |
| 货号 : | J61H40C100 | 阀体材料 : | 碳钢 |
| 工作温度 : | ≤425℃ | 公称通径 : | 100 |
| 密封材料 : | 合金钢 | 阀门性能特点 : | 旋塞式 |
| 工作介质 : | 气体、水、油品 | 公称压力 : | 4.0Mpa |
| 连接方式 : | 焊接 | 执行器性能特点 : | 调节型 |
| 规格 : | DN100 | 是否跨境货源 : | 否 |

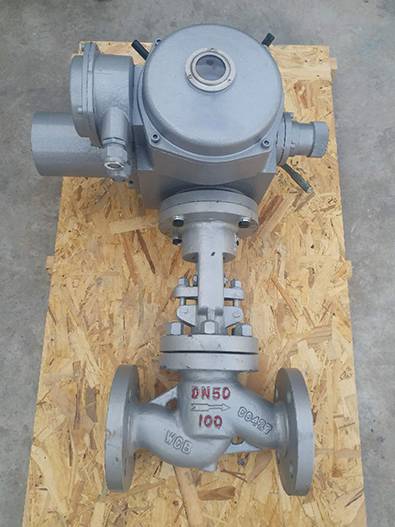

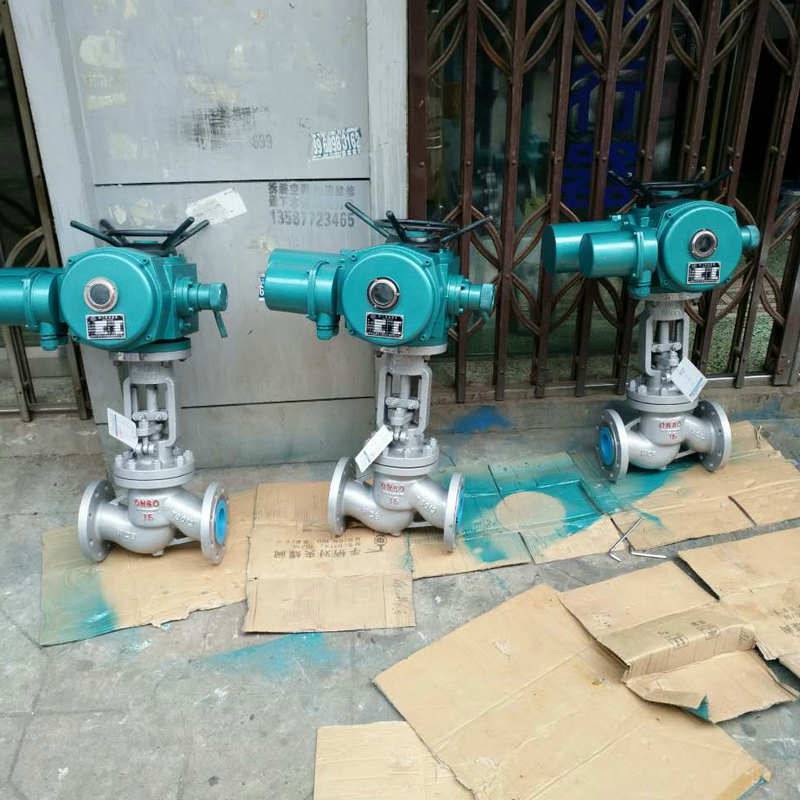

阀体说明 |
技术参数 |
|
公称通径 25-1000mm |
电压电压 AC220V、AC380V（其它特制 |
|
公称压力 PN10 PN16 PN25 PN40 PN64 PN100 |
环境温度 -30℃～+70℃ |
|
连接方式 法兰连接 |
防护等级 IP67 |
|
阀体材质 WCB SS304 SS316 SS316L |
||
碟板材质 WCB SS304 SS316 SS316L |
功能选项 |
|
密封材料 PTFE PTL PPL FH 硬质合金 哈氏合金 |
防 爆 型 防爆等级：EXdIIBT4 |
|
工作温度 |
C3：-30℃～150℃ |
信号反馈 无源信号，有源信号 |
C5：-30℃～220℃ |
手动功能 手动功能 电动执行器带有手动开阀、关阀功能 |
|
C6：-30℃～250℃ |
开关型 通电开到位，通电关到位。 |
|
C8：-40℃～400℃ |
调节型 调节型输入4～20mA、1～5V、0～10V信号，实现阀门调节功能 |
|
C9：-40℃～450℃ |
适用介质 强酸、强碱、气体或液体 |
|
标准规范 |
备注 电动参数请另参考选配的电动执行器资料 |
|
法兰标准 GB/12221 ANSI B16.10 |
||
检测与试验 GB/T9092 API 598 |
设计标准 GB/T12234-1989 ANSI B16.34 |
|
零件结构材质表 |
||||
材质 |
||||
序号 |
零件名称 |
C |
P |
R |
1 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
2 |
垫片 |
柔性石墨+不锈钢 |
PTFE |
PTFE |
3 |
螺栓 |
35 |
304 |
304 |
4 |
阀瓣 |
WCB+对焊304或stelite、PTFE |
ZG1Cr18Ni9Ti/PTFE |
ZG1Cr18Ni12Mo2Ti/PTFE |
5 |
对开环 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
6 |
阀瓣盖 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
7 |
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
8 |
螺帽 |
35 |
304 |
304 |
9 |
吊环螺栓 |
35 |
304 |
304 |
10 |
阀盖 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
11 |
螺栓 |
35 |
304 |
304 |
12 |
垫片 |
35 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
13 |
填料 |
柔性石墨 |
PTFE |
PTFE |
14 |
填料压板 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
15 |
螺帽 |
35 |
304 |
304 |

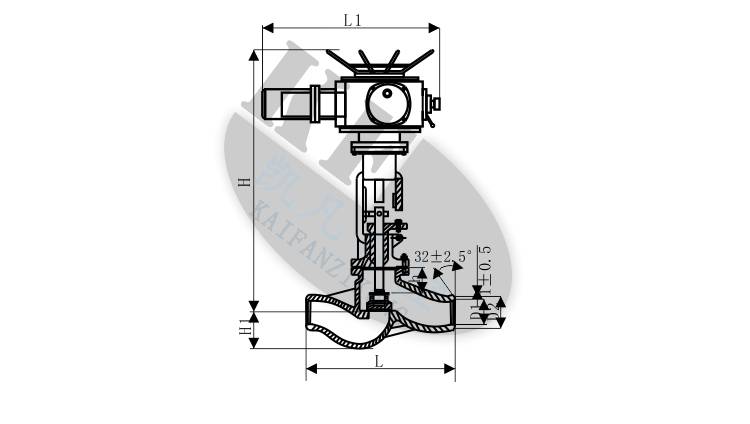

| 公称压力 | 公称通径 | 标准值 | 参考值 | 电装型号 |
||||||
| L | D1 | D2 | h | L1 | H | H1 | 重量kg | |||
| 20 | 100 | 600 | 13 | 1 | 55 | 830 | 1083 | 150 | 152 | DZW60 |
| P5410V | 100 | 600 | 113 | 135 | 55 | 810 | 1083 | 150 | 150 | DZW 60 |
| 25 | 100 | 600 | 107 | 135 | 55 | 830 | 1083 | 150 | 182 | DZW 90 |
| P5414V | 100 | 600 | 107 | 135 | 55 | 810 | 1083 | 150 | 180 | DZW 90 |
| 32 P5417V |
65 | 400 | 67 | 91 | 45 | 810 | 1095 | 101 | 213 | DZW 45 |
| 80 | 700 | 80 | 111 | 65 | 830 | 1212 | 112 | 423 | DZW 60 | |
| 100 | 700 | 101 | 135 | 90 | 870 | 1506 | 183 | 788 | DZW 90 | |
| 125 | 900 | 126 | 172 | 90 | 870 | 1222 | 223 | 810 | DZW120 | |
| P5420V | 65 | 400 | 63 | 91 | 45 | 810 | 1095 | 101 | 226 | DZW 45 |
