PZ673H-10C/16C气动刀型闸阀 不锈钢刀型闸阀 气动刀闸阀 手动刀闸阀 手动浆料阀 纸浆污水专用刀闸阀 江深

价格：￥1530.00/台
品牌：江深
起订：1台
供应：500台

品牌 :	江深	型号 :	PZ673H-10C
连接形式 :	对夹 法兰	主体材料 :	碳钢
公称通径 :	50-800	适用介质 :	浆料，泥水
密封形式 :	硬密封型	标准 :	国标
外形 :	大型	流动方向 :	单向
驱动方式 :	气动	零部件及配件 :	定位器
用途 :	截止	压力环境 :	低压
工作温度 :	常温	类型(通道位置) :	直通式

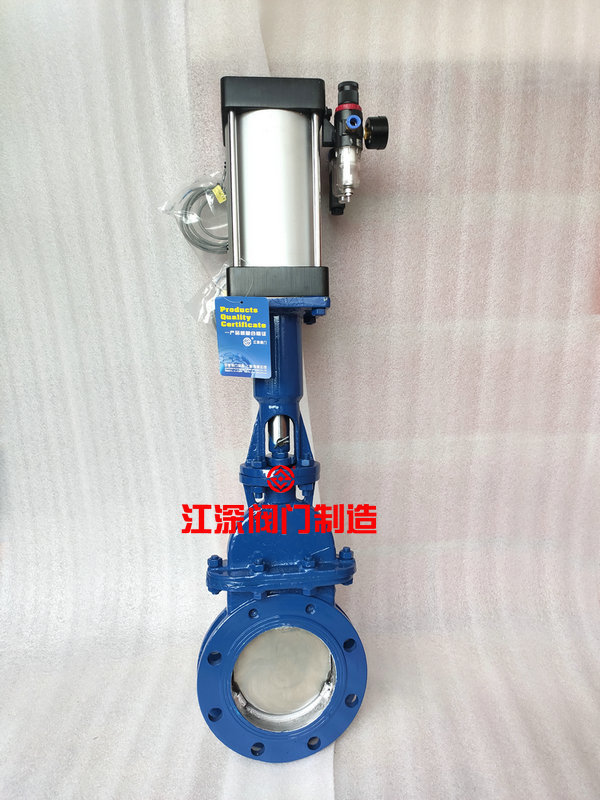

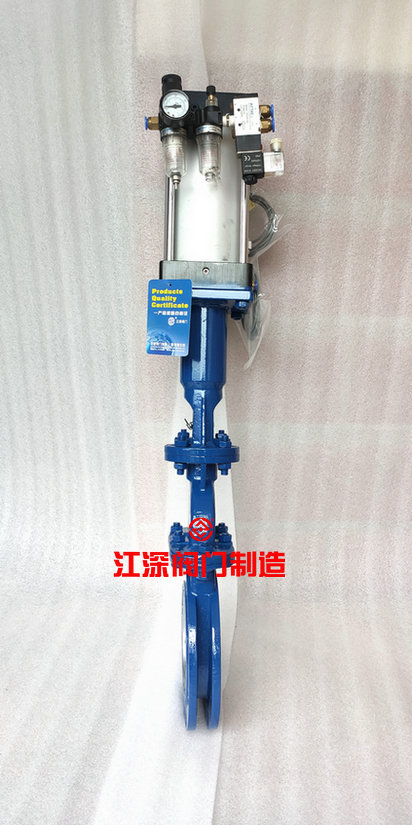

江深牌PZ673H、PZ673F、PZ673Y 气动刀型闸阀（刀闸阀）：气动驱动、对夹式连接、明杆平行式刚性单闸板，阀座密封面为硬质合金与聚四氟乙烯，公称压力 PN10~16，阀体材料为碳素钢（PZ673H-10C~16C）、不锈钢（PZ673F-10P~16P PZ673Y-10P~16P），具有排渣功能的的闸阀。

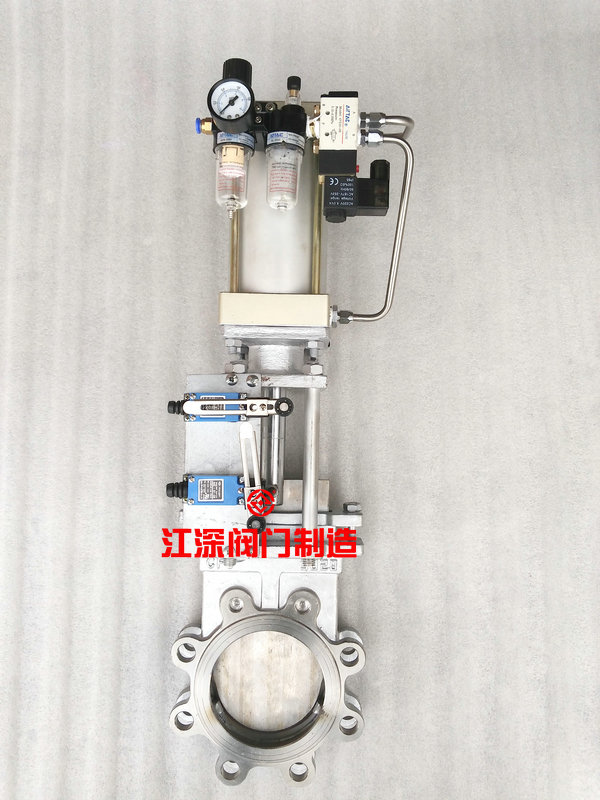

PZ673H、PZ673F、PZ673Y 气动刀型闸阀通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出，也可以完成连续动作的自动控制。用户可根据实际需要进行选择。公称通径 DN50~DN800，工作压力 1.0~1.6MPa。产品广泛用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门，特别适合于造纸行业在管道上作调节和节流使用。

产品性能参数】

PZ673H、PZ673F、PZ673Y 型气动刀型闸阀（刀闸阀）主要性能参数

型号	PN	工作压力 / MPa	适用温度 / ℃	适用介质
PZ673H-10C~16C	10~16	1.0~1.6	≤ 100	纸浆、污水、煤浆、灰渣水泥混合物
PZ673F-10P~16P
PZ673Y-10P~16P

产品外形及结构尺寸 (PN10)】

PZ673H、PZ673F、PZ673Y (PN10) 型刀型闸阀（刀闸阀）外形及结构尺寸 (mm)

DN	L	D	D1	D2	H	z×M
50	43	160	125	100	285	4×M16
65	46	180	145	120	298	4×M16
80	46	195	160	135	315	4×M16
100	52	215	180	155	365	8×M16
125	56	245	210	185	400	8×M16
150	56	280	240	210	475	8×M20
200	60	335	295	265	540	8×M20
250	68	390	350	320	630	12×M20
300	78	440	400	368	780	12×M20
350	78	500	460	428	885	16×M20
400	102	565	515	482	990	16×M22
450	114	615	565	532	1100	20×M22
500	127	670	620	585	1200	20×M22
600	154	780	725	685	1450	20×M27
800	190	1010	950	898	2000	24×M30

产品外形及结构尺寸 (PN16)】

PZ673H、PZ673F、PZ673Y (PN16) 型刀型闸阀（刀闸阀）外形及结构尺寸 (mm)

DN	L	D	D1	D2	H	z×M
50	43	160	125	99	285	4×M16
65	46	185	145	120	295	4×M16
80	46	200	160	135	315	8×M16
100	52	220	180	155	365	8×M16
125	56	250	210	185	400	8×M16
150	56	285	240	210	475	8×M20
200	60	340	295	265	540	12×M20
250	68	405	355	310	630	12×M22
300	78	460	410	375	780	12×M22
350	78	520	470	435	885	16×M22
400	102	580	525	485	990	16×M27
450	114	640	858	545	1100	20×M27
500	127	715	650	609	1200	20×M30
600	154	840	770	720	1450	20×M36
800	190	1025	950	898	2000	24×M36
