| 品牌 : | 奇众 | 型号 : | KS15、KS45 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 工作温度 : | 常温 | 介质温度 : | 常温 |
| 公称压力 : | 常压 | 产品别名 : | 汽水分离器 |

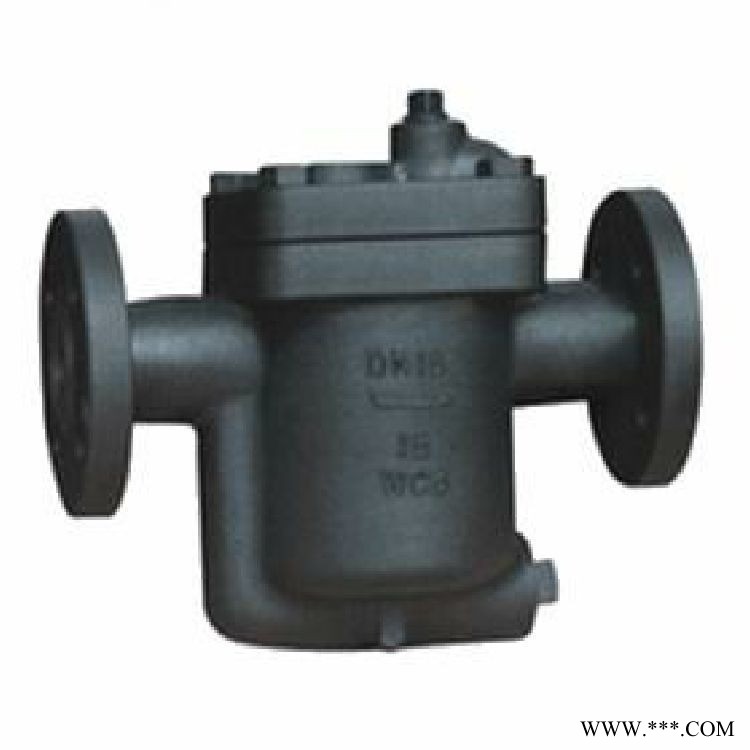

空气疏水阀产品简介： KS15、KS45空气疏水阀是用于压缩空气系统自动疏水和排油污的疏水阀。它是根据空气和体的密度差原理工作的， 主要有自由浮球式、杠杆浮球式、倒吊（置）桶式等疏水阀。为了保证凝结水能迅速流入空气疏水阀，浮球式空气 疏水阀都带安装平衡管。浮球式空气疏水阀设有排油污顶针，可用于人工捡查和排油污。空气疏水阀新安装 时要在疏水阀内加水，疏水阀才能正常工作。空气疏水阀工作原理： KS15、KS45空气疏水阀当设备刚启动时，压缩空气、水和油污沿着导流管进入疏水阀。各种介质大量进入疏水阀后，水从阀口排出，而压缩空气和油污逐渐积存在倒吊桶内，此时通过抽油棒的作用可以防止油污堵塞倒吊桶排气孔，避免气锁。当压缩空气积存到一定比例后，倒吊桶产生向上浮力，连杆带动阀芯关闭阀口。倒吊桶顶部设有一个排气孔，当压缩空气慢慢从小孔排出以及凝结水位升高后，倒吊桶失去浮力而下沉，连杆带动阀芯打开阀口，继续排放凝结水。空气疏水阀产品特点：1、无需安装平衡管，能连续排水，间断排放，确保设备内部不存水。2、精加工合金阀座与球形阀芯能自由密封，减少集中磨损点，使用寿命长。3、该阀的阀座设在阀腔上方，避免杂质积存，抗污性能显著。4、内置导流管装置，可以避免特殊工况下出现的凝结水倒吸现象。5、内置大流通面积过滤网，可在线更换内件和在线清理杂质，维护方便。空气疏水阀外形连接尺寸：
| 型号 | 公称通径 mm | 连接方式 | 材料 | 外形尺寸 | |||
| L | H | h | W | ||||
| （881）] CS15Y-15C 25-Ⅰ | 15 | 螺纹 | WCB | 128 | 176 | 106 | 98 |
| 20 | 128 | 176 | 106 | 98 | |||
| 25 | 128 | 176 | 106 | 98 | |||
| (882) CS15Y-15C 25-Ⅱ | 15 | 螺纹 | WCB | 166 | 236 | 138 | 150 |
| 20 | 166 | 236 | 138 | 150 | |||
| 25 | 166 | 236 | 138 | 150 | |||
| (883) CS15Y-15C 25-Ⅲ | 25 | 螺纹 | WCB | 198 | 306 | 186 | 182 |
| 32 | 198 | 306 | 186 | 182 | |||
| 40 | 198 | 306 | 186 | 182 | |||
| （884） CS15Y-15C 25-Ⅳ | 32 | 螺纹 | WCB | 230 | 368 | 220 | 203 |
| 40 | 230 | 368 | 220 | 203 | |||
| 50 | 230 | 368 | 220 | 203 | |||
| (881F) CS45Y-15C 25-Ⅰ | 15 | 法兰 | WCB | 160 | 176 | 106 | 98 |
| 20 | 160 | 176 | 106 | 98 | |||
| 25 | 160 | 176 | 106 | 98 | |||
| (882F) CS45Y-15C 25-Ⅱ | 15 | 法兰 | WCB | 210 | 230 | 138 | 150 |
| 20 | 210 | 230 | 138 | 150 | |||
| 25 | 210 | 230 | 138 | 150 | |||
| (883F) CS45Y-15C 25-Ⅲ | 25 | 法兰 | WCB | 260 | 306 | 186 | 182 |
| 32 | 260 | 306 | 186 | 182 | |||
| 40 | 260 | 306 | 186 | 182 | |||
| 50 | 260 | 306 | 186 | 182 | |||
| (884F) CS45Y-15C 25-Ⅳ | 32 | 法兰 | WCB | 290 | 368 | 220 | 203 |
| 40 | 290 | 368 | 220 | 203 | |||
| 50 | 290 | 368 | 220 | 203 | |||
| (1810) CS15Y-16P 25P-Ⅰ | 15-25 | 螺纹 | 304/316 | 120 | 183 | 160 | 80 |
| (1810F) CS45Y-16P 25P-Ⅰ | 15-25 | 法兰 | 304/316 | 150 | 218 | 160 | 80 |
