| 品牌 : | 奇众 | 型号 : | YST665Y |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 工作温度 : | 常温 | 介质温度 : | 常温 |
| 公称压力 : | 常压 | 产品别名 : | 气动疏水阀 |

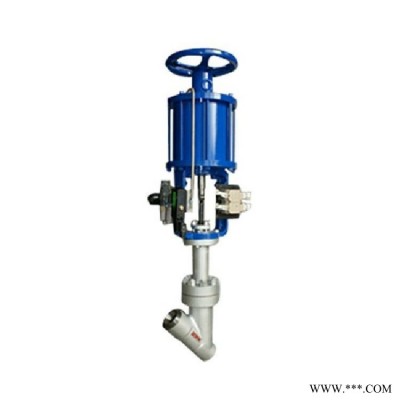

ZMQSY系列气动薄膜Y型疏水阀接近直线的流通设计，减小流阻，二次节流原理，减少冲蚀，提高寿命。阀芯、阀座采用整体硬金，关闭内漏〈=VI级，可拆卸中腔密封设计，杜 外漏，检修方便等特点，还可在易燃，易爆场合使用，根据控制系统或调节仪表的信号，切断或开启阀门，从而实现对被控参数的使用要求。因此它广泛应用于火电厂等行业的远程控制。
本产品由正作用和反作用之分，其公称通径等级DN（MM）由20~100；公称压力等级PN由150lb（2。0MPa）等多个等级之分；气源压力（MPa）0。14-0。4；信号范围Pr（KPa）20-100；40-200；泄漏量几乎近似于0泄漏该产品的有多种规格可供选择。
ZMQSY型气动薄膜Y型疏水阀；该阀门由新系列气动薄膜执行机构和Y型疏水阀二部分组Y型疏水阀是具有特殊结构的调节阀体二端为焊接式，适用于特定的配管。
执行机构有正、反二种作用形式；当信号压力增加，推杆伸出膜室的叫正作用，与阀配合构成气关式。当信号压力增加，推杆退入膜室的叫反作用，与阀配合构成开式。
原理：
当信号压力输入膜室后，在膜片上产生推力，压缩弹簧，使推杆移动，带动阀杆，改变阀芯与阀座之间流通面积，直到弹簧的反作用力与信号压力作用在膜片上的推力相平衡，从而达到自动调节工艺参数目的。
规格和技术参数：
公称通径DN：20100
流量系数：5800
额定行程：162540
膜片有效面积：280400600
公称压力：150LB(2.0MPa）--1500LB(25.0MPa)
工作温度：-445
信号范围：20-10040-200
起源压力：0.14-0.04
允许泄漏量：小于VI级
接管螺纹：M10X1M16X1.5
