| 品牌 : | 温州弘凌 | 型号 : | EG6B41J |
| 材质 : | 铸铁 | 连接形式 : | 法兰 |
| 结构形式 : | 直流式 | 公称通径 : | DN20-600 |
| 适用介质 : | 油品 | 驱动方式 : | 气动 |
| 压力环境 : | 常压 | 工作温度 : | 高温 |
| 标准 : | 英标 | 流动方向 : | 单向 |
| 零部件及配件 : | 阀体 | 用途 : | 截止 |
| 类型(通道位置) : | 二通式 |

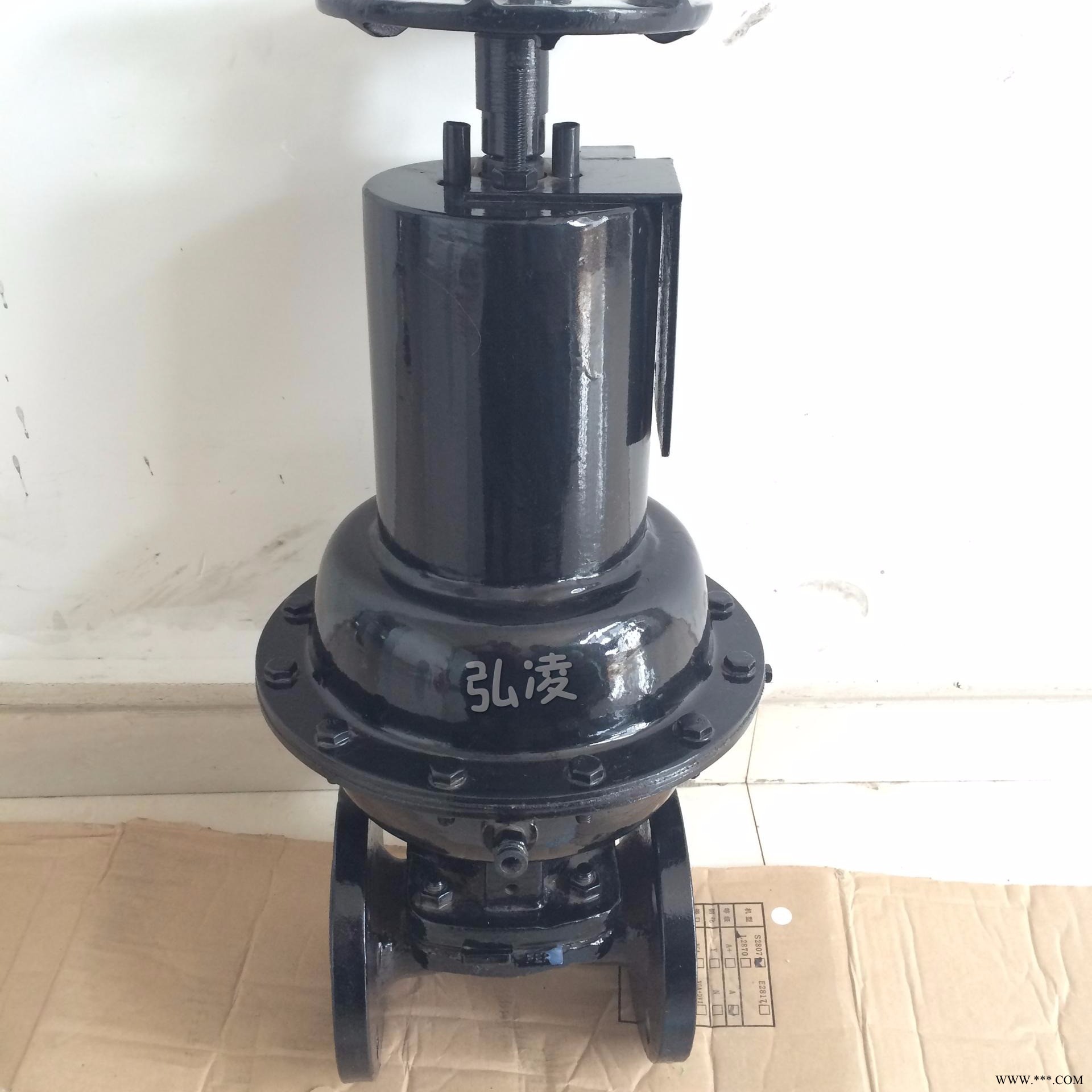

EG6B41J英标常闭式气动衬胶隔膜阀产品说明
设计与制造：GB12239或BS5156
结构长度：GB12221或BS5156
法兰连接尺寸：GB4216.4或BS4504
试验与检验：GB/T13927或BS5156
英标常闭式气动衬胶隔膜阀主要零件材料
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
阀杆：碳钢、不锈钢
手轮：铸铁
英标常闭式气动衬胶隔膜阀测试
衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1
英标常闭式气动衬胶隔膜阀结构特点
隔膜阀是一种特殊形式的截止阀：
1. 弹性密封的开闭件，确保没有内漏；
2. 流线型的流道，使得压力损失小；
3. 没有填料函，因此没有外漏；
4. 阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀;
5. 隔膜可更换，维护费用低；
6. 衬里材料的多样性，可适用于各种介质，并具有强度高、耐腐蚀性能好的特点。
EG6B41J气动常闭式衬胶隔膜阀，EG6B41J-10，EG6B41J-6型号衬胶阀门是用来改变通路断面和介质流动方向，具有导流、截止、调节、节流、止回、分流或溢流等功能。阀门可用于控制水、蒸汽、油品、气体、泥浆、各种腐蚀性介质、液态金属和放射性流体等流体的流动。
英标常闭式气动衬胶隔膜阀性能规范
| 型号 | 公称压力 PN（Mpa） | 试验压力PS（Mpa） | 适用介质 | 工作温度（℃） | |
| EG6B41WJF-6 | 0．6 | 0．9 | 0．66 | W．非腐蚀性流体 J·一般腐蚀性流体 FS。强酸碱及各种有机溶剂 （溶融碱金属元素氧除外） | ≤100 ≤85 ≤150 |
| EG6B41WJF-10 | 1．0 | 1．5 | 1．1 | ||
| EG6B41WJF-16 | 1．6 | 2．4 | 1．76 | ||
部件列表：1、阀体 2、阀体衬里 3、隔膜 4、阀瓣 5、下阀杆 6、阀盖 7、气缸 8、活塞 9、弹簧 10、气缸盖 11、上阀杆 12、手轮
英标常闭式气动衬胶隔膜阀主要外形连接尺寸及重量
| 型号 | 公称通径 DN（mm） | 尺寸（mm） | 气动装置 | 重量 （㎏） | |||||||||||
| L | f | D1 | D | D0 | n-d | H | B | 代号 ES | 耗气量（cm3） | 气源压力（MPa） | 气源接头（in） | ||||
| J型 | W型 | ||||||||||||||
| EG6B41WJF-16 | 20 | 121 | 117 | 2 | 75 | 105 | 120 | 4-13．5 | 168 | 61 | 163．87 | 0．3 | 1/8 | 7．2 | |
| 25 | 131 | 127 | 2 | 85 | 115 | 120 | 4-13．5 | 394 | 168 | 61 | 196．65 | 0．3-0．4 | 1/8 | 8．9 | |
| 32 | 150 | 146 | 2 | 100 | 140 | 120 | 4-17．5 | 400 | 168 | 61 | 229．4 | 0．3-0．4 | 1/8 | 10．6 | |
| 40 | 163 | 159 | 2 | 110 | 150 | 165 | 4-17．5 | 485 | 260 | 62 | 1425．7 | 0．3-0．4 | 1/4 | 19．5 | |
| 50 | 194 | 190 | 2 | 125 | 165 | 165 | 4-17．5 | 635 | 318 | 63 | 2284．1 | 0．3-0．4 | 1/4 | 34．9 | |
| EG6B41WJF-10 | 65 | 220 | 216 | 2 | 145 | 185 | 165 | 4-17．5 | 650 | 318 | 63 | 3048 | 0．3-0．4 | 1/4 | 39．9 |
| 80 | 258 | 254 | 2 | 160 | 200 | 165 | 8-17．5 | 660 | 318 | 63 | 3244．7 | 0．4-0．5 | 1/4 | 51．9 | |
| 100, | 309 | 305 | 2 | 180 | 220 | 280 | 8-17．5 | 816 | 425 | 64 | 6964．5 | 0．4-0．5 | 3/8 | 93．2 | |
| 125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-17．5 | 825 | 425 | 64 | 7439．7 | 0．4-0．5 | 3/8 | 105．3 | |
| 150 | 412 | 406 | 3 | 240 | 285 | 310 | 8-22 | 1013 | 549 | 65 | 14912 | 0．5 | 3/8 | 184．5 | |
| EG6B41WJF-6 | 200 | 529 | 521 | 4 | 295 | 340 | 483 | 8-22 | 1300 | 749 | 66 | 49161 | 0．5 | 1/2 | 407．4 |
注：
1、气动隔膜阀尚可附装反馈信号、限位器或定位器，以适应自近控、程控或调节流量的需要
2、气动阀门的反馈信号采用无触点传感技术
3、采用气缸活塞式
4、当气源发生故障时，可操作手轮使阀门开启
