| 品牌 : | 温州弘凌 | 型号 : | RTBPFY-Ⅴ |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 适用介质 : | 弱酸碱介质 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 气动 | 零部件及配件 : | 执行器 |
| 工作温度 : | 高温 | 类型(通道位置) : | 二通式 |

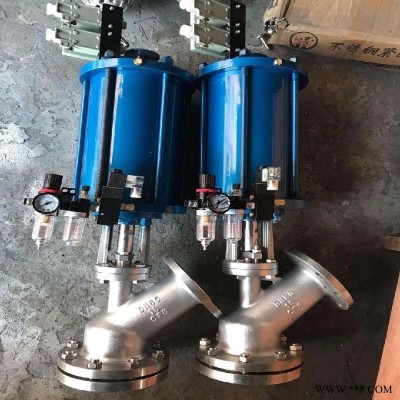

RTBPFY-Ⅴ保温气动放料阀316不锈钢双作用气缸行 程开关 两位三通电磁阀 过滤器
气动保温放料阀产品介绍：
（一）、气动保温放料阀耐腐蚀性
1、气动保温放料阀使用介质如水、丙酮、酒精、氨、碳酸钡、苯（WCB材质的Z低用温度为-290C,Z高温度为4250C。
2、气动保温放料阀使用介质如颗粒、油品、纸浆、二Y化碳 气（不锈钢材质的Z低使用温度为-1000C，Z高使用温度为23 20C。
3、气动保温放料阀严禁使用含氟离子液体（如HF等）也不能用强碱及L酸（温度＞1500C 浓度＞30%）。
（二）、不锈钢的一般工作温度：≤1500C
（三）、气动保温放料阀压力范围：0.6~2.5MPa
（四）、气动保温放料阀通径范围：25~250mm
RTBPFY-Ⅴ保温气动放料阀316不锈钢双作用气缸行 程开关 两位三通电磁阀 过滤器
气动保温放料阀主要零件材质:
| 零件名称 | ZG1Cr18 Ni9Ti系列 | ZG00Cr18 Ni10系列 | ZG1Cr18 Ni12MO 2 Ti系列 | ZG00Cr17Ni14MO 2 系列 | WCB系列 |
| 阀体/阀盖 | ZG1Cr18 Ni9Ti | ZG00Cr18 Ni10 | ZG1Cr18 Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
| 阀杆 | ZG1Cr18 Ni9Ti | ZG00Cr18 Ni10 | ZG1Cr18 Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
| 阀瓣 | ZG1Cr18 Ni9Ti | ZG00Cr18 Ni10 | ZG1Cr18 Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
| 垫片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE | 石墨+304 |
| 螺柱 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
| 螺母 | 1Cr18 Ni9Ti | 1Cr18 Ni9Ti | 1Cr18 Ni9Ti | 1Cr18 Ni9Ti | 45 |
气动保温放料阀连接尺寸：
| DN | 上法兰 | 上法兰 | 下法兰 | 密封座 | ||
| D1 | D2 | D3 | D4 | D5 | D6 | |
| 25 | 115 | 80 | 115 | 85 | ||
| 32 | 135 | 100 | 135 | 100 | ||
| 40 | 145 | 110 | 145 | 110 | 80 | 60 |
| 50 | 165 | 125 | 160 | 125 | 85 | 70 |
| 65 | 180 | 145 | 180 | 145 | 130 | 85 |
| 80 | 195 | 160 | 195 | 160 | 135 | 95 |
| 100 | 215 | 180 | 215 | 180 | 160 | 130 |
| 125 | 245 | 210 | 245 | 210 | 160 | 140 |
| 150 | 280 | 240 | 280 | 240 | 185 | 165 |
| 200 | 335 | 295 | 335 | 295 | / | / |
