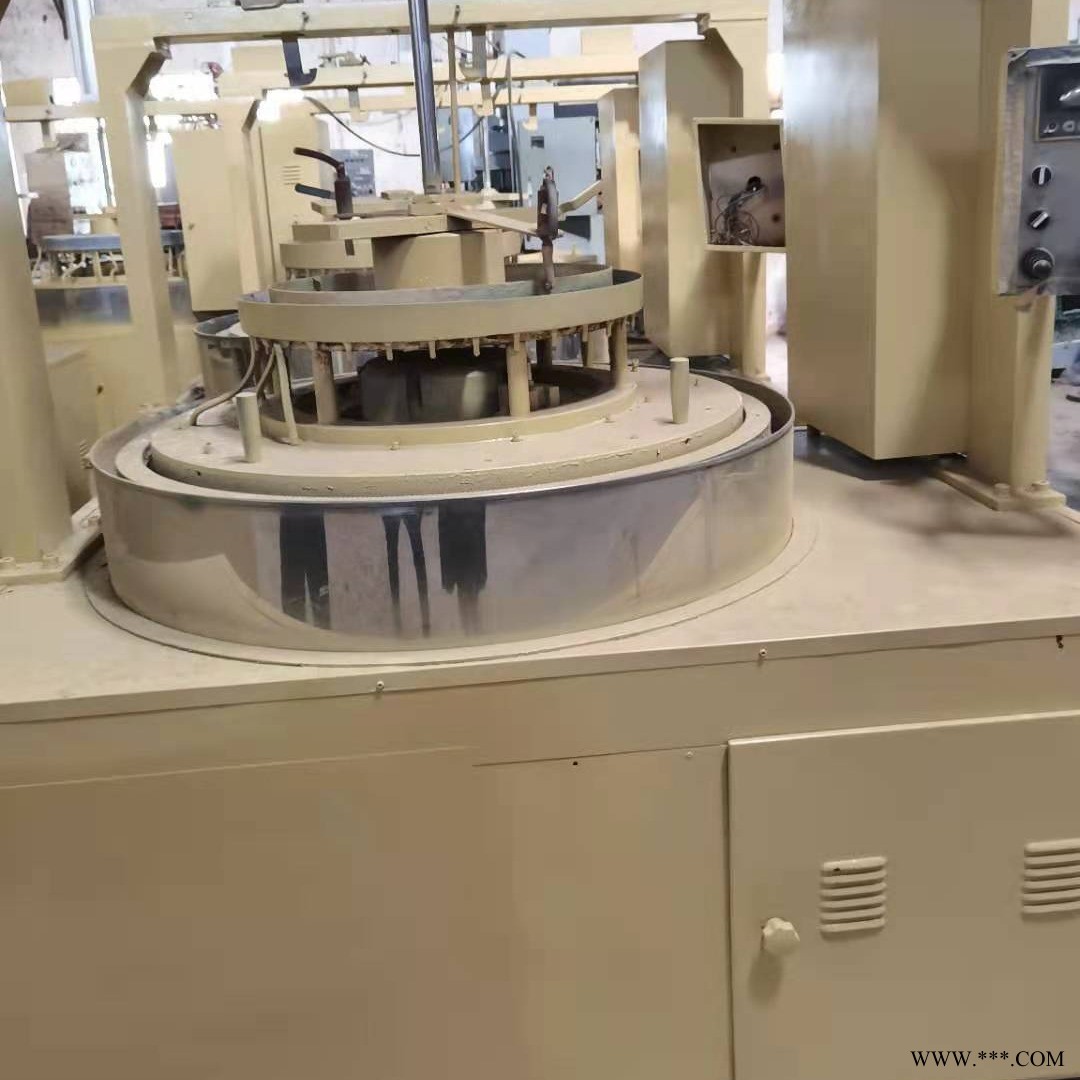

二手湖南宇晶9B、9S镜面减溥机 全自动抛光机 双面磨床

二手湖南宇晶9B、9S镜面减溥机  全自动抛光机  双面磨床

16年设备  4个电机  正常使用

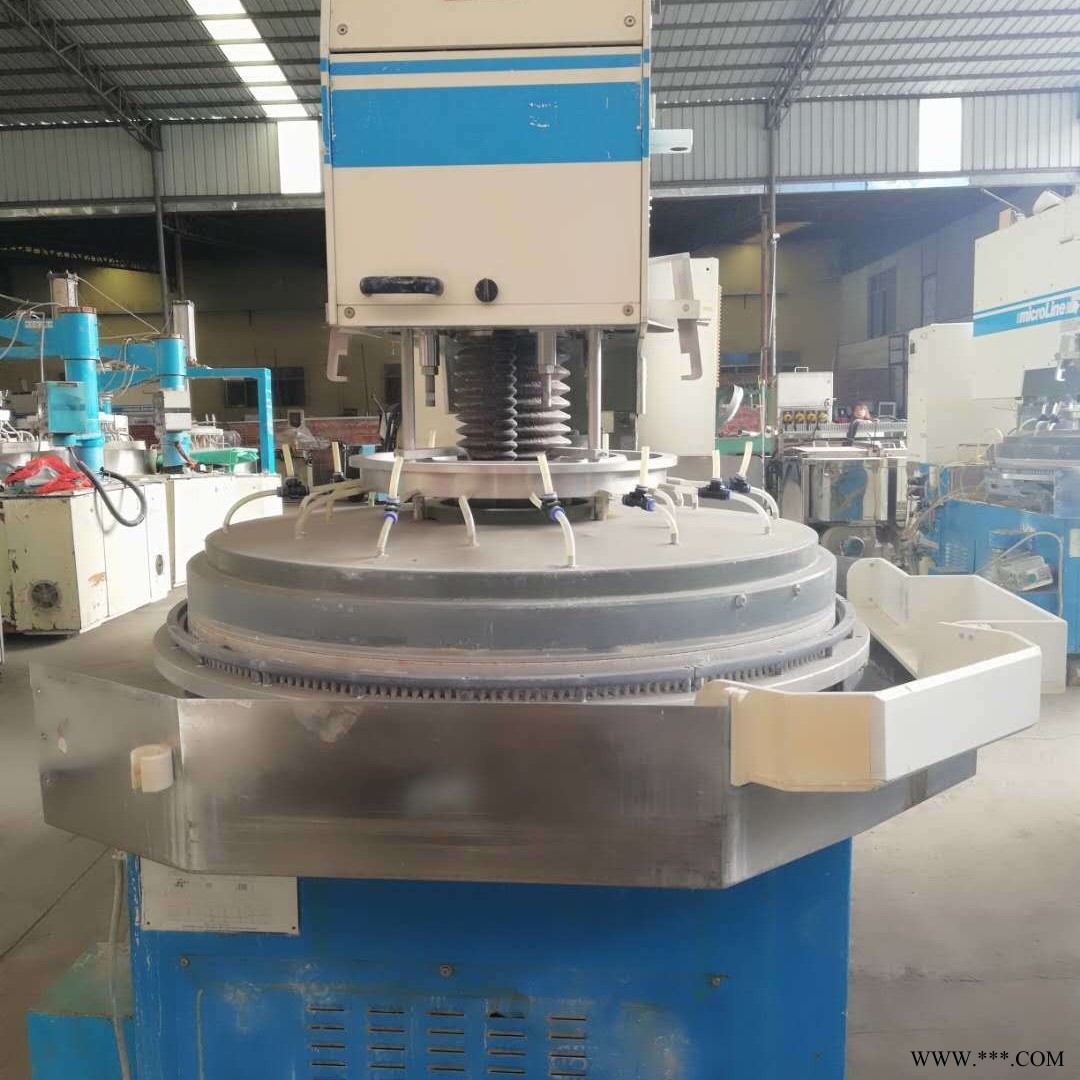

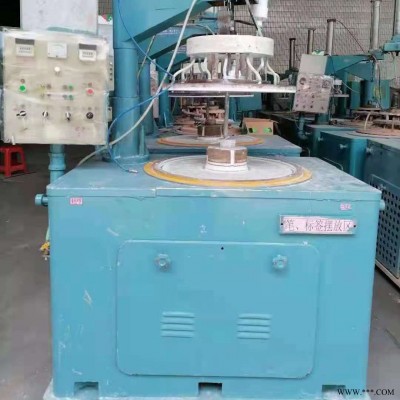

二手/翻新机 双面研磨机 兰州瑞德9s/13b/15b/16b/20b平面研磨机

厂家专业翻新：齿圈 线路 内室 外观 全部翻新

另有进口：日本speedfam 16b 28b 30b  40b   日本hamai16b 28b

1.机床特点：1,本机采用龙门式结构，外型美观大方，提高了整机刚度。2,整机的运行采用单电机拖动，通过减速机后由四组不同速比的齿轮给上研磨盘、下研磨盘、齿圈、中心轮提供不同的速度，使四种速度达到较佳的配比，满足工艺的要求，其中中心轮相对与其它三个转速的速比可调（两级），使游轮自转可实现正转、反转，满足了不同研磨（修盘）工艺的需求。 3,本机继承其它研磨机压力控制的成功经验：采用四段压力，即轻压、中压、重压、修研（轻压）的运行过程； 4,本机采用PLC、文本显示器，变频调速，电机速度由外设电位器手动随时调节；研磨速度的匹配，符合国际上通用的研磨机理，此速度匹配已被普遍

2.适用范围：本机主要用于：光学晶体，光学玻璃，表玻璃，半导体硅片，石英晶体片，压电陶瓷，铌酸锂、钼片、活塞环、机械密封件、陶瓷磨片、油泵叶片及石墨、宝石、铜、等金属、非金属材料的双面研磨及双面抛光。

3.技术参数：

1. 研磨盘尺寸（mm）： φ640× φ220 ×40
2. 游轮参数： 公制：齿数Z＝115 m＝2 α＝20°
3. 游轮数量： 5片
4. 修正轮数量： 4片
5. 较小研磨厚度： 1mm/φ50，1.5mm/φ100，
6. 较大研磨厚度： 50mm
7. 研磨直径及片数 φ75/20片 φ100/10片 φ125/5片
8. 较大研磨直径： φ180 mm
9. 下研磨盘转速: 0～60r/min
10. 主电机： 4Kw 380V 1440r/min
11. 三相电泵 AB-100 250W 100L/min

4.整机精度指标：

1． 下研盘端面跳动 0.05
2． 上、下研磨盘平面度 0.06（只检查下盘）。
3． 太阳轮径向跳动： 0.20
4． 上、下研磨盘回转中心不重合度 ≤0.5mm
四个修正轮精度状况：
1． 厚度一致性： 0.008
2． 上下面平面度： 0.005
3． 上下面平行度： 0.006
