商品信息

基本参数

品牌：	奇众
所在地：	北京
起订：	≥1 件
供货总量：	999 件
有效期至：	长期有效

详细说明

品牌 :	奇众	型号 :	UJ941SM
材质 :	碳钢	连接形式 :	法兰
工作温度 :	常温	介质温度 :	常温
公称压力 :	常压	产品别名 :	电动柱塞阀

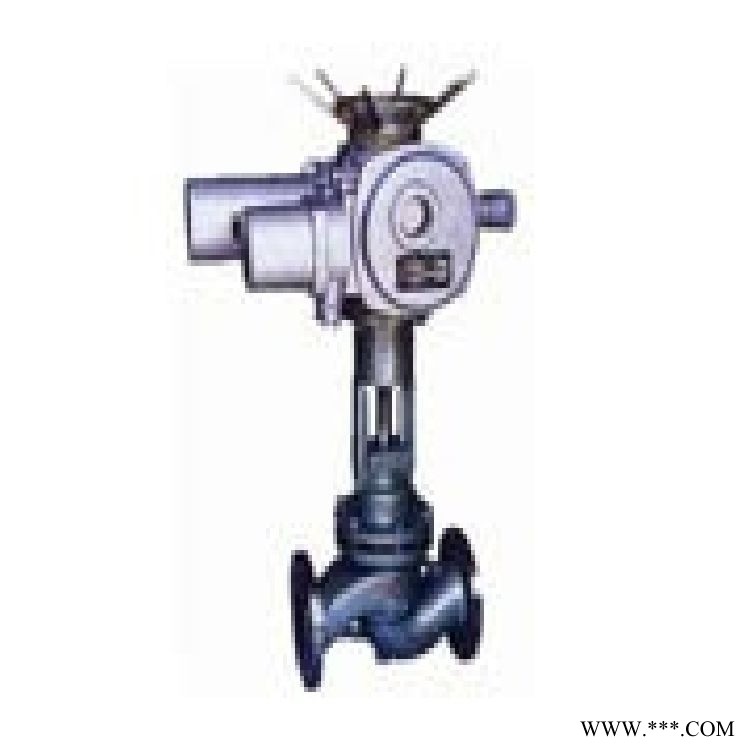

电动柱塞阀产品简介：UJ941SM电动柱塞阀规格:DN50～DN300、压力:PN16～PN64、温度:-20℃-500℃、材质:铸钢、不锈钢、铬钼钢、阀杆:不锈钢、介质:适用水、导热油、蒸汽、燃气、类。电动柱塞阀工作原理：UJ941SM电动柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密封环、电动执行器等零件组成。当电动执行器通电旋转，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。电动柱塞阀产品特点：1、开关柱塞阀时，柱塞在密封圈中缓慢移动，接触面几乎不磨损。2、密封环采用弹性强、耐磨性高的新型密封材料，所以密封可靠，经久耐用。3、在阀门中柱塞与密封环间采用过盈配合，从而保证了阀门的密封性，了内外泄漏。4、关闭时，柱塞插入下密封圈，截断流道；开启时，柱塞虽然脱离下密封圈，但仍藏在上密封圈内，保持与外界隔离，不致发生泄漏。UJ941SM电动柱塞阀【产品型号：UJ941SM】电动柱塞阀产品简介： UJ941SM电动柱塞阀规格:DN50～DN300、压力:PN16～PN64、温度:-20℃-500℃、材质:铸钢、不锈钢、铬钼钢、阀杆:不锈钢、介质:适用水、导热油、蒸汽、燃气、类。电动柱塞阀工作原理： UJ941SM电动柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密封环、电动执行器等零件组成。当电动执行器通电旋转，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。电动柱塞阀产品特点：1、开关柱塞阀时，柱塞在密封圈中缓慢移动，接触面几乎不磨损。2、密封环采用弹性强、耐磨性高的新型密封材料，所以密封可靠，经久耐用。3、在阀门中柱塞与密封环间采用过盈配合，从而保证了阀门的密封性，了内外泄漏。4、关闭时，柱塞插入下密封圈，截断流道；开启时，柱塞虽然脱离下密封圈，但仍藏在上密封圈内，保持与外界隔离，不致发生泄漏。电动柱塞阀主要连接、结构尺寸：

公称通径 DN(mm)	尺寸
公称通径 DN(mm)	L	D	D1	D2	b	Z-Φ d	H	H1	D0
UJ41H/Y-16C
15	130	95	65	45	14	4-14	145	157	100
20	150	105	75	55	14	4-14	149	165	120
25	160	115	85	65	14	4-14	166	184	120
32	180	135	100	78	16	4-18	187	213	160
40	200	145	110	85	16	4-18	208	236	180
50	230	160	125	100	16	4-18	234	268	220
65	290	180	145	120	18	8-18	284	330	240
80	310	195	160	135	20	8-18	314	358	280
100	350	215	180	155	20	8-18	365	427	320
125	400	240	210	185	22	8-18	401	475	360
150	480	280	240	210	24	8-23	415	505	400
200	600	335	295	265	26	12-23	508	626	450
250	650	405	355	320	30	12-25	590	740	500
300	750	460	410	375	30	12-25	1000	1160	560
350	787	520	470	435	34	16-25	1040	1210	640
400	914	580	525	485	36	16-30	1200	1400	720
UJ41H/Y-25C
15	130	95	65	45	16	4-14	145	157	100
20	150	105	75	55	16	4-14	149	165	120
25	160	115	85	65	16	4-14	166	184	120
32	180	135	100	78	18	4-18	187	213	160
40	200	145	110	85	18	4-18	208	236	180
50	230	160	125	100	20	4-18	234	268	220
65	290	180	145	120	22	8-18	284	330	240
80	310	195	160	135	22	8-18	314	358	280
100	350	230	190	160	24	8-23	365	427	320
125	400	270	220	188	28	8-25	401	475	360
150	480	300	250	218	30	8-25	415	505	400
200	600	360	310	282	34	12-25	508	626	450
250	650	425	370	332	36	12-30	590	740	500
300	750	485	430	390	40	16-30	1000	1160	560
350	787	550	490	448	44	16-34	1040	1210	640
400	914	610	550	505	48	16-34	1200	1400	720

电动柱塞阀UJ941SM所需的力距参数表：

DN(mm)尺寸（mm）	U941SM-25(40) (N.m)
DN(mm)尺寸（mm）	50	65	80	100	125	150	200	250	300	350	400	450	500
PN2.5	120	220	240	320	480	550	1100	1400	1500	1800	2400	3000	4000
PN4.0	250	300	340	500	600	1000	2000	2600	2800	3400	4000	5000	5800
