| 品牌 : | 奇众 | 型号 : | U46SM |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 工作温度 : | 常温 | 介质温度 : | 常温 |
| 公称压力 : | 常压 | 产品别名 : | 平衡式柱塞阀 |

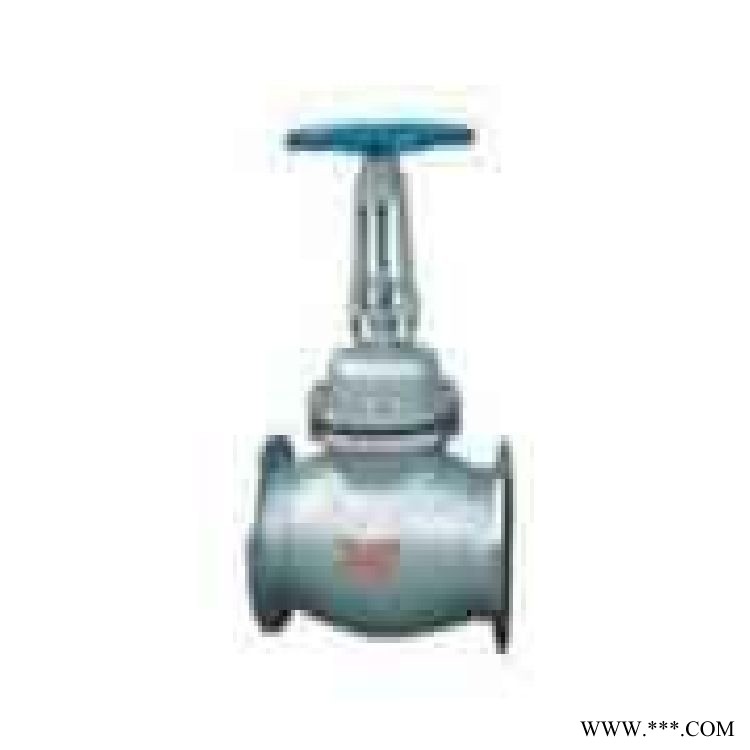

平衡式柱塞阀产品简介：
本阀是基于柱塞阀和节流阀等特点上取长补短，融入新技术，而开发出的一种实用新型的阀门。该新型产品的结构，阀盖固定于阀体上部一根阀杆通过阀盖，其外端固连着传动装置，内端固连着活塞上体和下体，且在两者的之间的侧部，形成一个环形凹槽，在环形凹槽内下部套接一个金属密封圈，上部套接一个非金属活塞环，在阀体内部设有与活塞相配合的不锈钢缸套及阀座。
平衡式柱塞阀连接尺寸U46SM-16C
DN | L | D | D1 | D2 | b | Z-φd | D0 |
150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 400 |
200 | 600 | 335 | 295 | 265 | 26 | 12-23 | 450 |
250 | 650 | 405 | 355 | 320 | 30 | 12-25 | 500 |
300 | 750 | 460 | 410 | 375 | 30 | 12-25 | 560 |
350 | 850 | 520 | 470 | 435 | 34 | 16-25 | 640 |
400 | 914 | 580 | 525 | 485 | 36 | 16-30 | 750 |
450 | 987 | 640 | 585 | 545 | 40 | 20-30 | 带伞齿轮转动 |
500 | 987 | 705 | 650 | 608 | 44 | 20-34 |
平衡式柱塞阀连接尺寸U46SM-25C
DN | L | D | 01 | D2 | b | Z-φd | DO |
150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 400 |
200 | 600 | 350 | 310 | 278 | 34 | 12-25 | 450 |
250 | 650 | 425 | 370 | 332 | 36 | 12-30 | 500 |
300 | 750 | 485 | 430 | 390 | 40 | 16-30 | 560 |
350 | 850 | 550 | 490 | 448 | 44 | 16-34 | 640 |
400 | 914 | 610 | 550 | 505 | 48 | 16-34 | 750 |
450 | 987 | 660 | 600 | 555 | 50 | 20-34 | 带伞齿轮转动 |
500 | 987 | 730 | 660 | 610 | 52 | 20-41 |
