| 产品特性 : | 耐用 | 品牌 : | 上海叠泉水泵（集团）有限公司 |
| 型号 : | XBD6.0/35GJ-L-DQ | 材质 : | 铸铁 |
| 性能 : | 高压 | 用途 : | 管道泵 |
| 扬程 : | 60 | 订货号 : | GJ-001 |
| 货号 : | GJ-001 | 驱动方式 : | 电动 |
| 输送介质 : | 清水泵 | 泵轴位置 : | 边立式 |
| 叶轮结构 : | 封闭式叶轮 | 叶轮吸入方式 : | 单吸式 |
| 流量 : | 35 | 叶轮数目 : | 3 |
| 汽蚀余量 : | 1 | 吸入口径 : | 150 |
| 排出口径 : | 150 | 结构原理 : | 喷射泵 |
| 级数 : | 多级 | 重量 : | 150 |
| 电压 : | 380 | 功率 : | 75 |
| 规格 : | 多种 | 是否跨境货源 : | 否 |

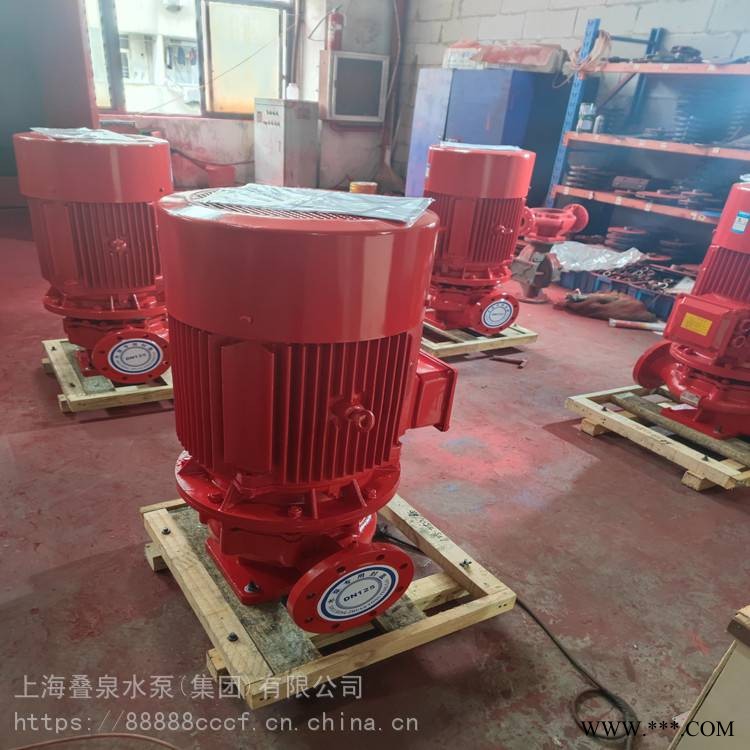

上海叠泉水泵(集团)长轴深井泵/XBD6.0/35-GJ-DQ
产品用途
XBD型电动机消防泵组主要用于消防系统管道增压送水。也可适用于工业和城市给排水、建筑工程增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压空调制冷系统送水，及电厂、钢铁厂，矿山、化工、自来水厂、农业灌溉以及设备配套等行业
主要特点
1、 是立式多级取水设备，占地面积小，工作 部件可伸至百米以下提取流体介质、有多种驱动方式。
2、 根据抽送介质等使用条件的不同，可提供 不同材料、不同结构和不同要求的电机以满足客户的各种工况需要。
3、 具有流量范围大、扬程高、结构紧凑、运行稳定等特点。
产品概述
XBD型电动机消防泵组系由单个或多个离心式或混流式叶轮和导流壳、扬水管、传动轴、泵座、电机等部件组成的立式泵。泵座和电机位于井口（或水池）上部，电机的动力通过与扬水管同心的传动轴传递给叶轮轴，驱动叶轮产生流量、扬程。
XBD型电动机消防泵组其性能参数、技术条件均符合国家新频布的GB6245-2006《消防聚》标准的要求。质量可靠、性能稳定。
性能范围
流量0∶ 5-95L/S
压力P∶ 0.3-1.78MPa
功率H∶ 5.5-110KW
转速n∶ 1450~2960r/min
结构说明
XBD型电动机消防泵组由三大部分组成：即工 作部分、扬水管部分、井上部分。
1、 工作部分
本部分由工作部件和滤水器部件组成。工作部 件由导流壳、叶轮、锥形套、壳轴承和叶轮轴等零 件组成。叶轮为封闭式结构。壳体之间用螺栓联接。 在导流壳和叶轮上可配耐磨环。
2、 扬水管部分
本部分由扬水骨、传动轴、联轴器和支架部件 等组成。扬水管用法兰或管螺纹联接。传动轴材料 为2Crl3或不锈钢，当传动轴轴承部位磨损后，如 果是螺纹连接的扬水管，可调换二根短扬水管的安 装位置，即可再次使用。如果是法兰连接的扬水管， 可调换传动轴上下方向，即可再次使用。螺纟丈连接 扬水管的电动机消防泵在泵座与 上端的扬水管的 连接处配有特制的锁紧环，可有效地防止扬水管脱 落事故。
3、 井上部分
本部分由泵座部件、消防电动机消防泵专用电 动机、电机轴、联轴器等部件组成。可选配电控箱、 出n短管、进排气阀、压力表、止回阀、闸阀和橡 胶或不锈钢伸缩节。
