| 品牌 : | 温州弘凌 | 型号 : | 200X |
| 材质 : | 铸铁 | 连接形式 : | 法兰 |
| 适用介质 : | 水 | 公称通径 : | DN15-400 |
| 结构形式 : | 弹簧薄膜式 | 压力环境 : | 常压 |
| 工作温度 : | 80 | 标准 : | 国标 |
| 流动方向 : | 单向 | 形态 : | 隔膜式 |
| 类型(通道位置) : | 二通式 |

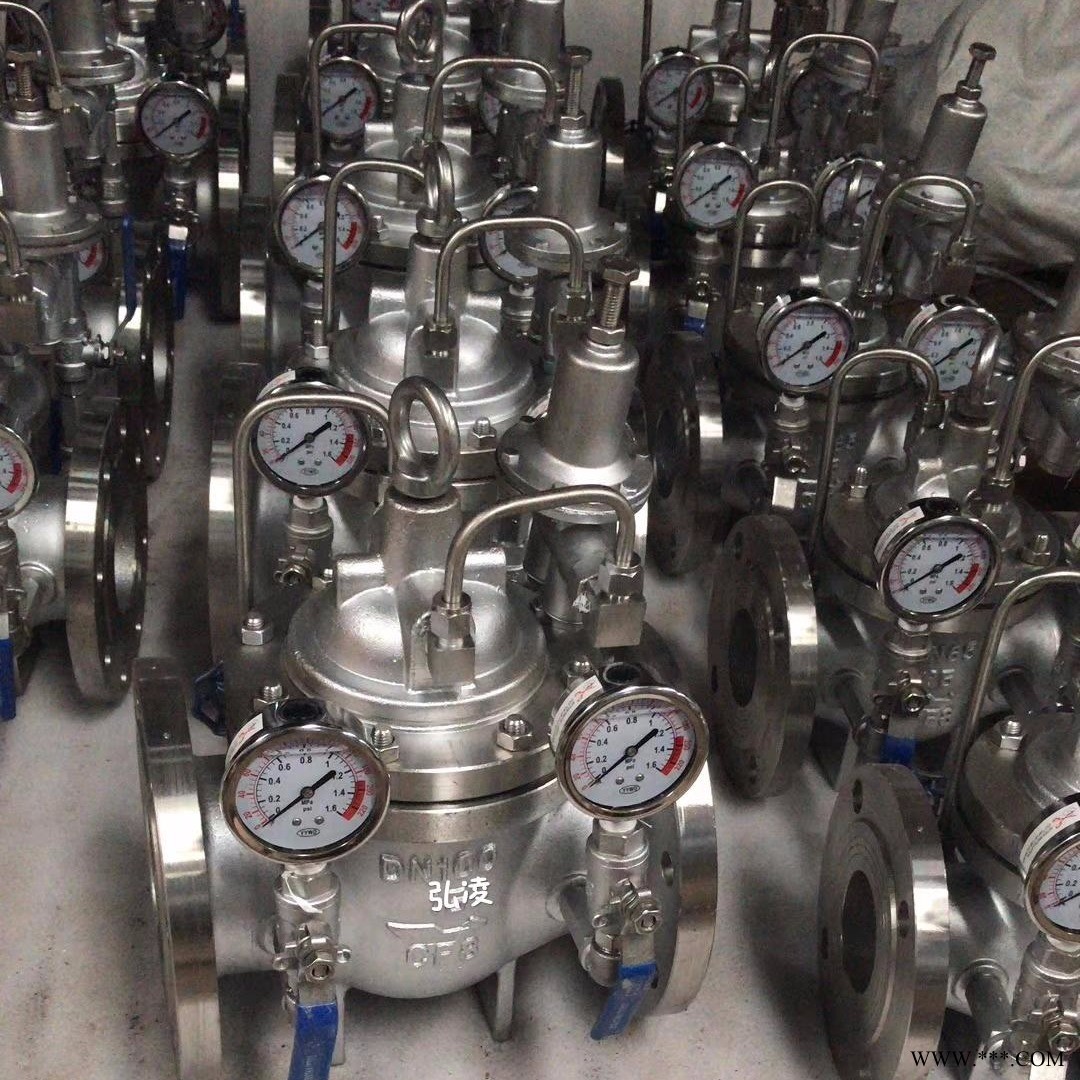

200X减压阀 稳压阀 带压力表 铸铁减压阀产品简介
该产品是我公司工程技术人员参照美国、法国和国内同类型的先进产品进行设计和制造的。阀体采用了全通道流线型设计，流体阻力小，流量大。在传动方式上采用水力操作即利用管道中的水压自动操作主阀的上下移动，控制阀口开度，调节下游压力，使下游压力维持在导阀弹簧设定压力值上。当下游压力超过设定值时，减压阀将自动关闭，保证出口压力不变。该产品是生活给水、消防系统及工业给水系统的理想产品，欢迎选购。
200X减压阀 稳压阀 带压力表 铸铁减压阀结构型式
该阀由主阀、导阀、针阀、球阀、微型过滤器和压力表等组成。由于导阀、针阀和压力表等要用导管与主阀相连，所以统称导管控制系统，如下图所示。
部分产品主要外形尺寸:(模具尺寸更改恕不另行通知)
DN | L | PN10 | PN16 | PN25 | Z-Φd | ||||||||
D | D1 | D2 | D | D1 | D2 | D | D1 | D2 | PN10 | PN1.6 | PN25 | ||
50 | 205 | 165 | 125 | 100 | 165 | 125 | 100 | 165 | 125 | 100 | 4-18 | 4-18 | 4-18 |
65 | 216 | 185 | 145 | 120 | 185 | 145 | 120 | 185 | 145 | 120 | 4-18 | 4-18 | 8-18 |
80 | 240 | 200 | 160 | 135 | 200 | 160 | 135 | 200 | 160 | 135 | 8-18 | 8-18 | 8-18 |
100 | 280 | 220 | 180 | 155 | 220 | 180 | 155 | 235 | 190 | 160 | 8-18 | 8-18 | 8-22 |
125 | 330 | 250 | 210 | 185 | 250 | 210 | 185 | 270 | 220 | 188 | 8-18 | 8-18 | 8-26 |
150 | 355 | 285 | 240 | 210 | 285 | 240 | 210 | 300 | 250 | 218 | 8-22 | 8-22 | 8-26 |
200 | 420 | 340 | 295 | 265 | 340 | 295 | 265 | 360 | 310 | 278 | 8-22 | 12-22 | 12-26 |
250 | 500 | 395 | 350 | 320 | 405 | 355 | 320 | 425 | 370 | 332 | 12-22 | 12-26 | 12-30 |
300 | 530 | 445 | 400 | 368 | 460 | 410 | 375 | 485 | 430 | 390 | 12-22 | 12-26 | 16-30 |
350 | 610 | 505 | 460 | 428 | 520 | 470 | 436 | 555 | 490 | 448 | 16-22 | 16-26 | 16-32 |
400 | 700 | 565 | 515 | 482 | 580 | 523 | 485 | 620 | 550 | 505 | 16-26 | 16-30 | 16-36 |
450 | 745 | 615 | 565 | 532 | 640 | 585 | 545 | 670 | 600 | 555 | 20-26 | 20-30 | 20-36 |
500 | 810 | 670 | 620 | 585 | 715 | 650 | 608 | 730 | 660 | 610 | 20-26 | 20-34 | 20-36 |
600 | 920 | 780 | 725 | 685 | 840 | 770 | 718 | 845 | 770 | 718 | 20-30 | 20-36 | 20-41 |
700 | 1195 | 895 | 840 | 800 | 910 | 840 | 788 | 960 | 875 | 815 | 24-30 | 24-36 | 24-42 |
