| 品牌 : | 温州弘凌 | 型号 : | YZ11X-16T/P |
| 材质 : | 黄铜 | 连接形式 : | 法兰 |
| 适用介质 : | 水 | 公称通径 : | DN15-80 |
| 结构形式 : | 薄膜式 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 自动 |
| 零部件及配件 : | 阀体 | 类型(通道位置) : | 二通式 |

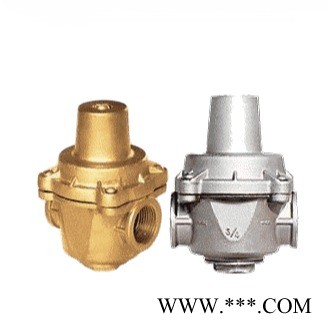

YZ11X支管式减压阀，居民楼用减压阀是在吸取了国外同类产品优点的基础上设计制造的。支管减压阀主要由膜片、磴形阀瓣、调节弹簧等零件组成。支管减压阀利用膜片传感下游压力变化驱动阀瓣，改变和控制阀门开度实现减压稳压功能。由调定调节弹簧压力设定出口压力值。 支管减压阀适当加大了膜片面积，提高了灵敏度。减压稳压平稳、灵敏。还适用于高层建筑公寓楼和住宅区的支线管路以及公寓、住宅的入户支管使用。
支管减压阀主要技术参数和性能指标
| 公称压力（Mpa） | 1.0 | 1.6 |
| 壳体试验压力（Mpa）* | 1.5 | 2.4 |
| 密封试验压力（Mpa） | 1.0 | 1.6 |
| 高进口压力（Mpa） | 1.0 | 1.6 |
| 出口压力范围（Mpa） | 0.05-0.55 | 0.05-0.8 |
| 压力特性偏差（Mpa）△P2P | GB12244-1989 |
| 流量特性偏差（Mpa）△P2G | GB12244-1989 |
| 渗漏量 | 0 |
| 工作温度 | 0℃-80℃ |
*：壳体试验不包括膜片、阀盖。 |
YZ11X支管式减压阀，居民楼用减压阀主要零件材料：
| 零件名称 | 零件材料 |
| 阀体 | 铜合金 |
| 阀盖 | 铜合金 |
| 阀瓣 | 铜合金 |
| O型圈 | 丁腈橡胶 |
| 密封圈 | 丁腈橡胶 |
| 膜片 | 夹织物丁腈橡胶 |
| 调节弹簧 | 60Si2Mn |
| 调节螺栓 | 2Cr13 |
支管减压阀流量系数（Cv）：
| DN | 15（1/2"） | 20（3/4"） | 25（1"） | 32（1-1/4"） | 40（1-1/2"） | 50（2"） |
| Cv | 1 | 2 | 3 | 5 | 8 | 14 |
支管减压阀结构图：
支管减压阀连接尺寸：
| DN | G | L | H | H1 |
| P2*≤0.55MPa | P2*≤0.8MPa |
| 15（1/2"） | G1/2" | 65 | 75 | 90 | 35 |
| 20（3/4"） | G3-4" | 75 | 85 | 100 | 35 |
| 25（1"） | G1" | 90 | 3 | 115 | 46 |
| 32（1-1/4"） | G1-1/4" | 105 | 130 | 150 | 55 |
| 40（1-1/2"） | G1-1/2" | 120 | 155 | 175 | 65 |
| 50（2"） | G2" | 140 | 175 | 195 | 75 |
| *：P2表示出口压力 |
