| 品牌 : | 弘凌 | 型号 : | Y12X |
| 材质 : | 碳钢 | 连接形式 : | 螺纹 |
| 适用介质 : | 水 | 公称通径 : | DN15-80 |
| 结构形式 : | 弹簧薄膜式 | 压力环境 : | 高压 |
| 工作温度 : | 高温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 零部件及配件 : | 配件 |
| 类型(通道位置) : | 二通式 |

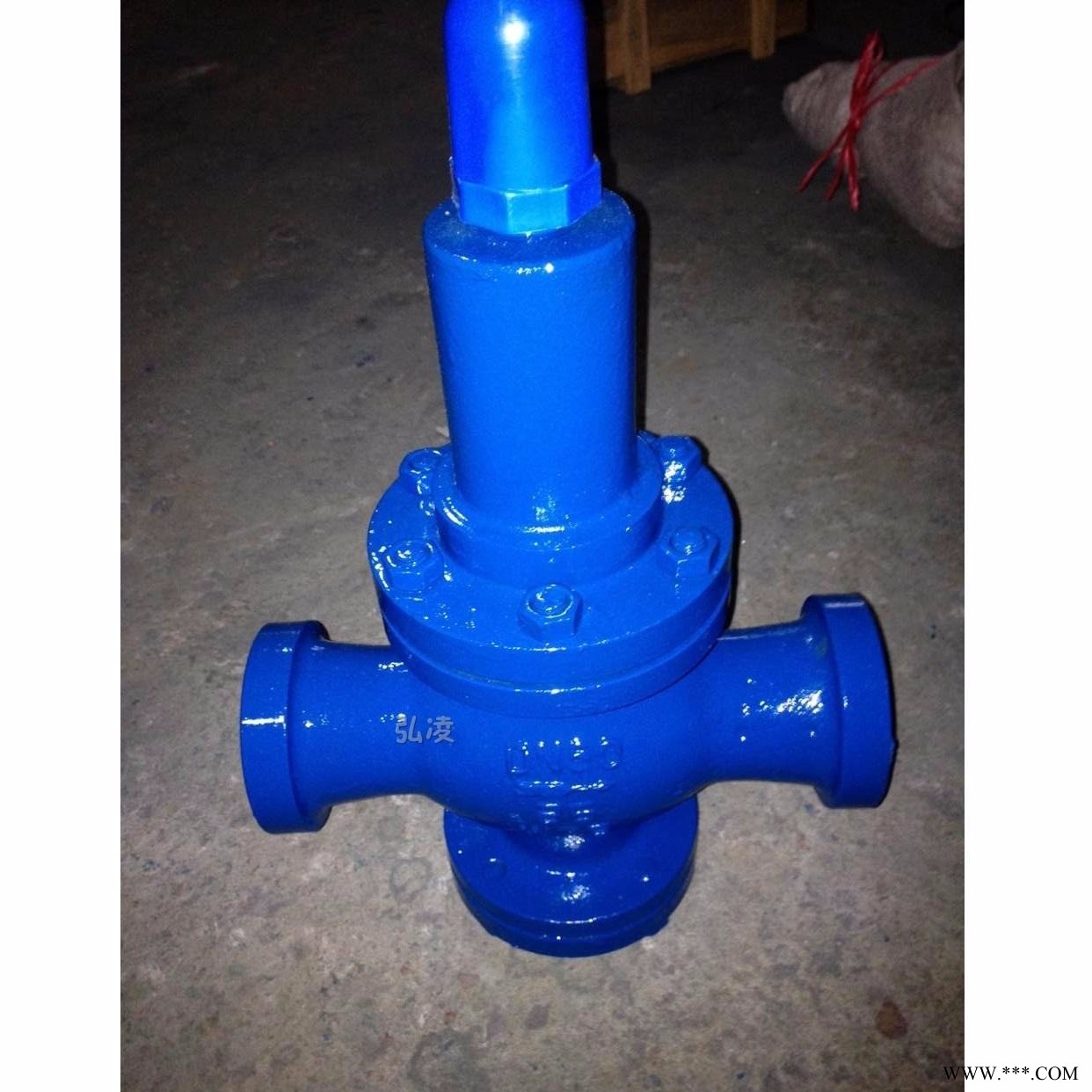

Y12X内螺纹减压阀弹簧式结构特点和用途
1、本系列减压阀属于直接作用式薄膜弹簧减压阀，水用减压阀．主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。
2、Y42X弹簧薄膜式减压阀在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。
3、弹簧薄膜式减压阀调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。
弹簧薄膜式减压阀主要技术参数和性能指标
| 公称压力（Mpa） | 1.0 | 1.6 | 2.5 |
| 壳体试验压力（Mpa）* | 1.5 | 2.4 | 3.75 |
| 密封试验压力（Mpa） | 1.0 | 1.6 | 2.5 |
| 高进口压力（Mpa） | 1.0 | 1.6 | 2.5 |
| 出口压力范围（Mpa） | 0.2-0.8 | 0.2-1.0 | 0.4-1.6 |
| 压力特性偏差（Mpa）△P2P | GB12244-1989 | ||
| 流量特性偏差（Mpa）P2G | GB12244-1989 | ||
| 渗漏量 | 0 | ||
| 工作温度 | 0℃-80℃ | ||
| *：壳体试验不包括膜片、阀盖 | |||
Y12X内螺纹减压阀弹簧式主要零件材料：
| 零件名称 | 零件材料 |
| 阀体 阀盖 底盖 | WCB |
| 阀座 | 2Cr13 |
| 阀瓣 | 2Cr13 |
| 阀杆 | 2Cr13 |
| 缸套 | 2Cr13/25（镀硬铬） |
| 活塞 | 2Cr13 |
| O型圈 | 丁腈橡胶 |
| 密封圈 | 丁腈橡胶 |
| 膜片 | 夹织物丁腈橡胶 |
| 调节弹簧 | 60Si2Mn |
