| 品牌 : | 弘凌 | 型号 : | Y13H-64C |
| 材质 : | 碳钢 | 连接形式 : | 螺纹 |
| 适用介质 : | 蒸汽 | 公称通径 : | DN15-50 |
| 结构形式 : | 活塞式 | 压力环境 : | 高压 |
| 工作温度 : | 高温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 类型(通道位置) : | 二通式 |

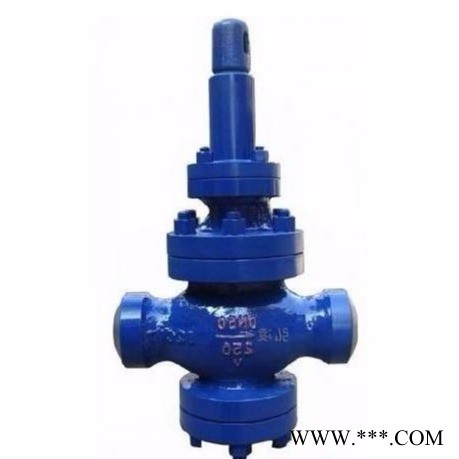

Y13H内螺纹活塞式蒸汽减压阀结构特点和用途
1、该减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。
2、主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。
3、导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。
4、通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
5、本产品主要用于蒸汽管路，起减压稳压作用。
内螺纹蒸汽减压阀主要技术参数和性能指标
| 公称压力(Mpa) | 1.6 | 2.5 |
| 壳体试验压力(Mpa)* | 2.4 | 3.75 |
| 密封试验压力(Mpa) | 1.6 | 2.5 |
| 高进口压力(Mpa) | 1.6 | 2.5 |
| 出口压力范围(Mpa) | 0.1-1.0 | 0.1-1.6 |
| 压力特性偏差(Mpa)△P2P | GB12246-1989 | |
| 流量特性偏差(Mpa)△P2G | GB12246-1989 | |
| 小压差 | 0.15 | 0.15 |
| 渗漏量 | GB12245-1989 | |
| *：壳体试验不包括膜片、阀盖。 | ||
Y13H内螺纹活塞式蒸汽减压阀主要零件材料：
| 零件名称 | 零件材料 |
| 阀体 阀盖 底盖 | WCB |
| 阀座 阀盘 | 2Cr13 |
| 缸套 | 2Cr13/25（镀硬铬） |
| 活塞 | 2Cr13/铜合金 |
| 活塞环 | 合金铸铁 |
| 导阀座 导阀杆 | 2Cr13 |
| 膜片 | 1Cr18Ni9Ti |
| 主阀弹簧 | 50CrVA |
| 导阀主弹簧 | 50CrVA |
| 调节弹簧 | 60Si2Mn |
