| 品牌 : | 温州弘凌 | 型号 : | D671F46-16C |
| 结构形式 : | 垂直板式 | 加工定制 : | 否 |
| 材质 : | 铸钢 | 连接形式 : | 对夹 |
| 适用介质 : | 各种高腐蚀化学介质 | 压力环境 : | 常压 |
| 工作温度 : | 高温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 气动 |
| 零部件及配件 : | 阀体 | 用途 : | 截止 |
| 类型(通道位置) : | 二通式 | 口径 : | DN100 |
| 公称通径 : | DN50-600 | 安装尺寸 : | 国标 |
| 售后服务 : | 质量问题包退换，提供安装批导 | 质保期 : | 12个月 |

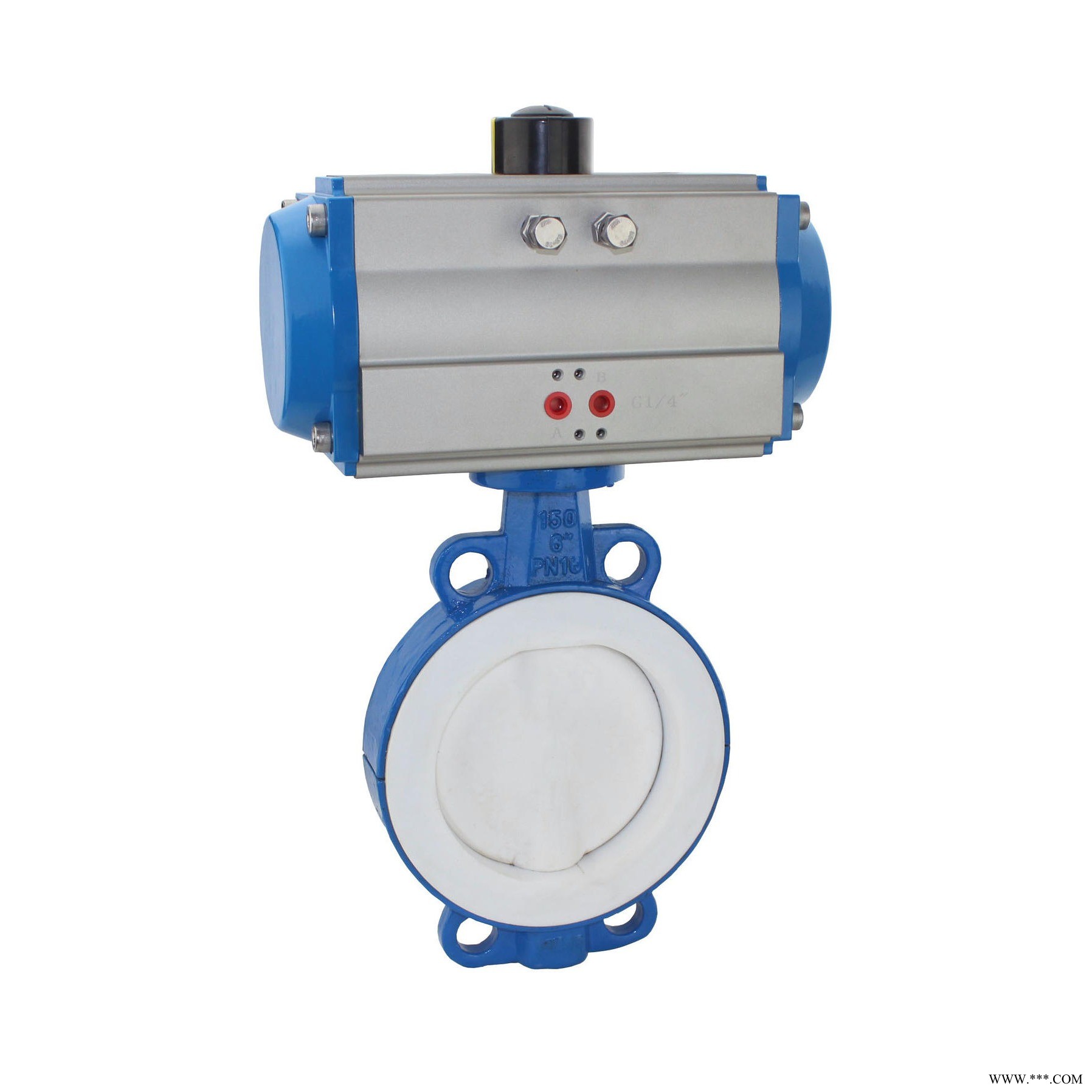

气动衬氟蝶阀 D671F46防腐蚀 双用作用气缸 带电磁阀 过滤器 减压阀，定位器在管路中除了起切断和截流用外,近年来已经把密封性能作为评价的主要指标,受到市场的青睐.另外,蝶阀还有体积小、重量轻、结构简单的优点,与同参数闸阀比较,平均减轻重量达30-50％,蝶板旋转90°即可实现启、闭过程,又由于转轴两侧蝶板受介质作用力近似相等,转矩相反,因此启闭力矩较小.
气动衬氟蝶阀 D671F46防腐蚀 双用作用气缸 带电磁阀 过滤器 减压阀，定位器要零部件材料表 Standard Material Specifications
| 序号 | 零件名称 Name | 灰铸铁 | 铸钢 | 不锈刚 | 超低碳不锈钢 | ||
| Z | C | P | R | PL | RL | ||
| 1 | 上、下阀体、阀盖 | A126C.135A | A126 WCB | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| 2 | 蝶板 | A126 WCB | A105 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| 3 | 蝶板轴 | A182 F6 | A182 F6 | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
| 4 | 衬里层/阀座 | PTFE(F4) PTFE(F4) PCTFE(F3) FEP(F46) PFA(可溶性聚四氟乙烯) | |||||
| 5 | O型圈 | VITon (氟橡胶） | VITon (氟橡胶） | ||||
| 6 | 弹性条（垫） | SI （硅橡胶） | SI （硅橡胶） | ||||
| 7 | 调节定位座 | A182 F304 | A182 F304 | A182 F304 | A182 F316 | A182 F304L | A182 F316 |
| 8 | 蝶栓 | A193 B7 | A193 B7 | A193 B8M | A193 B8M | A193 B8M | A193 B8M |
| 9 | 螺母 | A194 2H | A194 2H | A194 8 | A194 8 | A194 8 | A194 8 |
| 10 | 手柄 | ZL101（铸造铝合金） | |||||
