| 品牌 : | 奇众 | 型号 : | KPF-16 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 工作温度 : | 常温 | 介质温度 : | 常温 |
| 公称压力 : | 常压 | 产品别名 : | 流量平衡阀 |

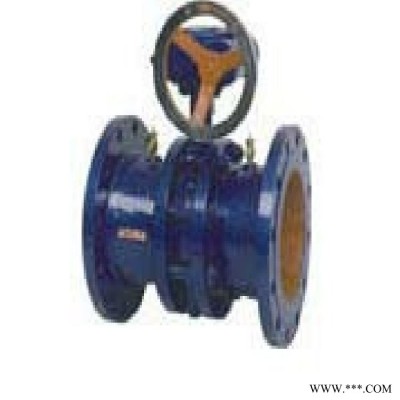

平衡阀KPF-16型是一种具有特殊功能的阀门，具有良好的流量特性，能够合理分配流量，实现流量定量，可以有效地解决供热（空调）系统中存在的室温冷热不匀问题。由于该阀上设有开启度指示，开度锁定装置及用于流量测定的测压小阀，所以中要在各支路及用户入口装上适当规格的平衡阀，并用专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理范围内，从而克服了“大流量、小温差”的不合理现象。该产品是供热系统中的理想产品。
蝶式流量平衡阀技术参数:
★公称压力：1.6MPa;
★公称通径：15～500mm;
★适用温度：0～200℃;
★法兰标准：GB/T 17241.6 GB/T 9113;
★试验标准：GB/T 13927 API598;
★阀体材质: 铸钢、不锈钢;
★适用介质：水、油等非腐蚀性体;
零件名称 | 阀体、阀盖、手轮、填料压套 | 阀杆、密封圈 | 阀杆螺母 | 垫圈 | 填料 |
材料 | 铸钢、灰铸铁、黄铜 | 不锈钢 | 铸铜 | 橡胶板 | 膨胀石墨 |
蝶式流量平衡阀主要外形安装尺寸 : |
型 号 | 公称通径 | 安装方式 | 阀长L(mm) | 管螺纺或法兰直径(mm) | 螺丝孔中心距(mm) |
DN15 |
管螺纹 | 90 | 1/2" |
| |
DN20 | 100 | 3/4" |
| ||
DN25 | 120 | 1" |
| ||
| DN32 |
法兰连接 | 180 | 135 | 100 |
DN40 | 200 | 145 | 110 | ||
DN50 | 230 | 160 | 125 | ||
DN65 | 290 | 180 | 145 | ||
DN80 | 310 | 195 | 160 | ||
DN100 | 350 | 215 | 180 | ||
DN125 | 400 | 245 | 210 | ||
DN150 | 480 | 280 | 240 | ||
| DN200 | 380 | 335 | 295 | |
DN250 | 440 | 405 | 355 | ||
DN300 | 480 | 460 | 410 | ||
DN350 | 490 | 520 | 470 | ||
DN400 | 550 | 580 | 525 | ||
DN450 | 610 | 640 | 585 | ||
DN500 | 680 | 715 | 650 | ||
DN600 | 740 | 840 | 770 |
