| 品牌 : | 奇众 | 型号 : | ZL47F |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 工作温度 : | 常温 | 介质温度 : | 常温 |
| 公称压力 : | 常压 | 产品别名 : | 流量平衡阀 |

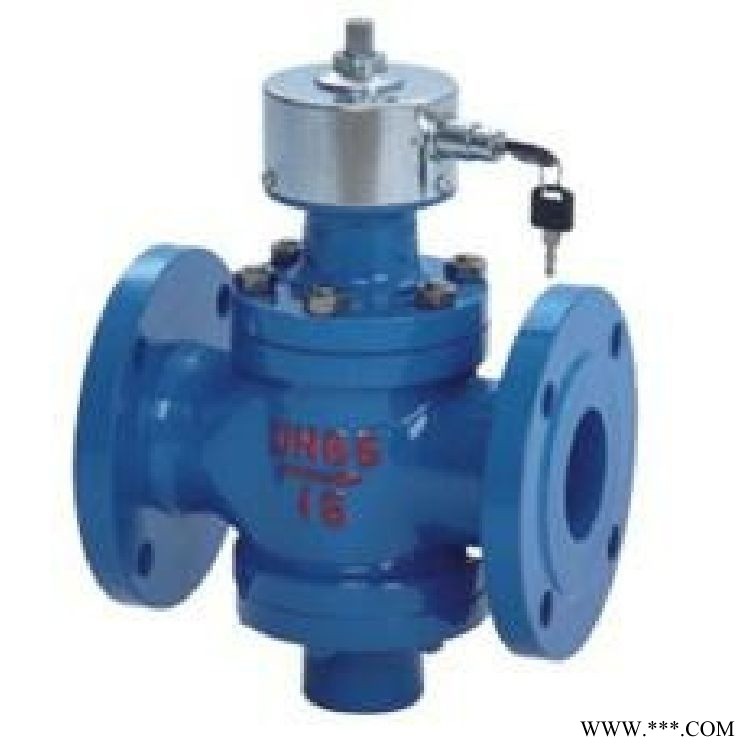

自力式流量平衡阀产品用途： ZL47F自力式流量平衡阀是一种利用介质自身的压力变化进行自我控制而保持流量该被控系统流量不变的阀门，并具有流量指示，调节方便，适用于供热空调等非腐蚀性介质的流量控制。自力式流量平衡阀工作原理： ZL47F自力式流量平衡阀是跟据系统工况变动而自动变化阻力系数，在一定的压差范围内，可以有效地控制通过的流量保持一个常值，即当阀门前后的压差增大时，通过阀门的自动关小的动作能够保持流量不增大，反之，当压差减小时，阀门自动开大，流量仍照保持恒定。自力式流量平衡阀产品的性能及优点：1、具有流量指示，可在线调节，适用于供热及空调系统等非腐蚀性介质的流量控制。2、该阀门流量调节准确，操作简单，运作平稳，性能可靠，使用寿命长,能3、有效的克服“大流量、小温差”的不良运行方式，提高系统能效。自力式流量平衡阀技术参数：☆公称压力：1.6MPa;☆公称通径：25～400mm;☆适用温度：0～100℃;☆法兰标准：GB/T 17241.6 GB/T 9113;☆试验标准：GB/T 13927 API598;☆阀体材质: 铸铁、铸钢;☆适用介质：水、油等非腐蚀性体;
自力式流量平衡阀主要技术参数
公称压力(MPa) | 壳体试验压力(MPa) | 适用温度 | 适用介质 |
1.6 | 2.4 | ≤100℃ | 水、油等非腐蚀性体 |
自力式流量平衡阀主要连接尺寸
公称通径 (mm) | 尺 寸(mm) | ||
L | H1 | H2 | |
15 | 110 | 122 | 70 |
20 | 110 | 122 | 70 |
25 | 115 | 137 | 74 |
32 | 160 | 182 | 91 |
40 | 200 | 191 | 147 |
50 | 215 | 197 | 147 |
65 | 230 | 205 | 154 |
80 | 275 | 259 | 181 |
100 | 290 | 268 | 211 |
125 | 315 | 334 | 227 |
150 | 350 | 357 | 260 |
200 | 430 | 407 | 303 |
250 | 520 | 452 | 367 |
300 | 635 | 486 | 430 |
350 | 670 | 555 | 495 |
