| 加工定制 : | 是 | 压印形式 : | 圆压平模切机 |
| 根据自动化程度 : | 自动 | 型号 : | T-2S |
| 模切压力 : | 60kg | 外形尺寸 : | 400mm×320mm×515mm |
| 适用纸张材料 : | 橡胶 | 高模切速度 : | 1 |
| 模切尺寸 : | 25mm | 使用环境 : | 常温 |
| 重量 : | 50kg | 品牌 : | 特鲁斯 |
| 包装 : | 木箱 |
全自动橡胶模切机
一、用途
模切机是橡胶、塑料、电线、电缆、胶管带等行业及科研单位进行拉力试验前冲切标准橡胶试片用。对于类似材料，本机亦可冲切。
二、主要技术参数
1、冲切行程 25mm
2、工作台尺寸 400mm×450mm×12mm
3、外形尺寸 400mm×320mm×515mm
4、重量 50kg
三、结构简述

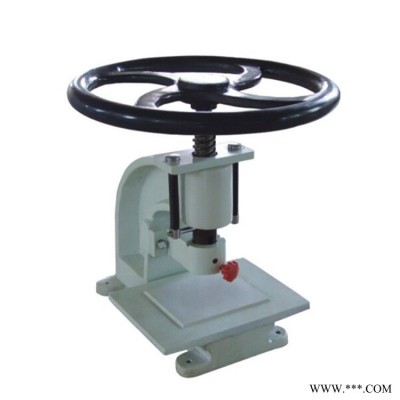

模切机主要由：手轮（1），三头丝杆（2），限位螺丝（3），机座（4），弹簧（5），轴（6），轴架（7），固定螺丝（8），环刀（9）。平台（10），定位销（11）。（见图1）
机身螺孔中装有三头丝杆，丝杆的上端装有手轮，作旋转丝杆用，其下端轴架中套有滑动的轴，上端利用弹簧拉紧，下端轴孔中可装不同型号的切刀，可作往复运动。以达到冲切试片之目的。其冲切行程可通过限位来控制。
四、使用方法
将切刀装进轴下端的孔中，使切刀刃平面与机座平台平行，用固定螺钉固定，在机座平台上放一表面平行光滑薄塑料板或木板，慢慢旋转手轮，使刀的行程略低于薄塑料板或木板的平面。将试样坯放置于薄塑料板或木板的平面上，旋动手轮即可冲切成标准试样。
本单位生产有按照GB/T528-92《硫化橡胶和热塑性橡胶拉伸性能的测定》中有关规定的1、2、3、4型标准裁刀及非标准裁刀(定做)。
五、注意事项及保养
1、冲切裁刀刃平面应与工作台平面平行，冲切时裁刀刃面不应与工作台平面接触，以免损伤裁刀刀刃。
2、冲切裁刀经使用后，应涂上防锈油，以防锈蚀。
3、定期经丝杆部分加注润滑油。
4、使用后应用防尘套遮盖，以防油污灰尘侵入。
