| 品牌 : | 长沙水泵 | 型号 : | XS200-670 |
| 材质 : | 普通 | 性能 : | 高压 |
| 驱动方式 : | 电动 | 输送介质 : | 清水泵 |
| 泵轴位置 : | 卧式 | 叶轮结构 : | 封闭式叶轮 |
| 叶轮吸入方式 : | 双吸式 | 流量 : | 700m³/h |
| 叶轮数目 : | 1 | 扬程 : | 155m |
| 汽蚀余量 : | 2.6m | 吸入口径 : | 250 |
| 排出口径 : | 200 | 结构原理 : | 中开泵 |
| 级数 : | 单级 | 重量 : | 1500kg |
| 电压 : | 380V | 功率 : | 450kw |
1.概述

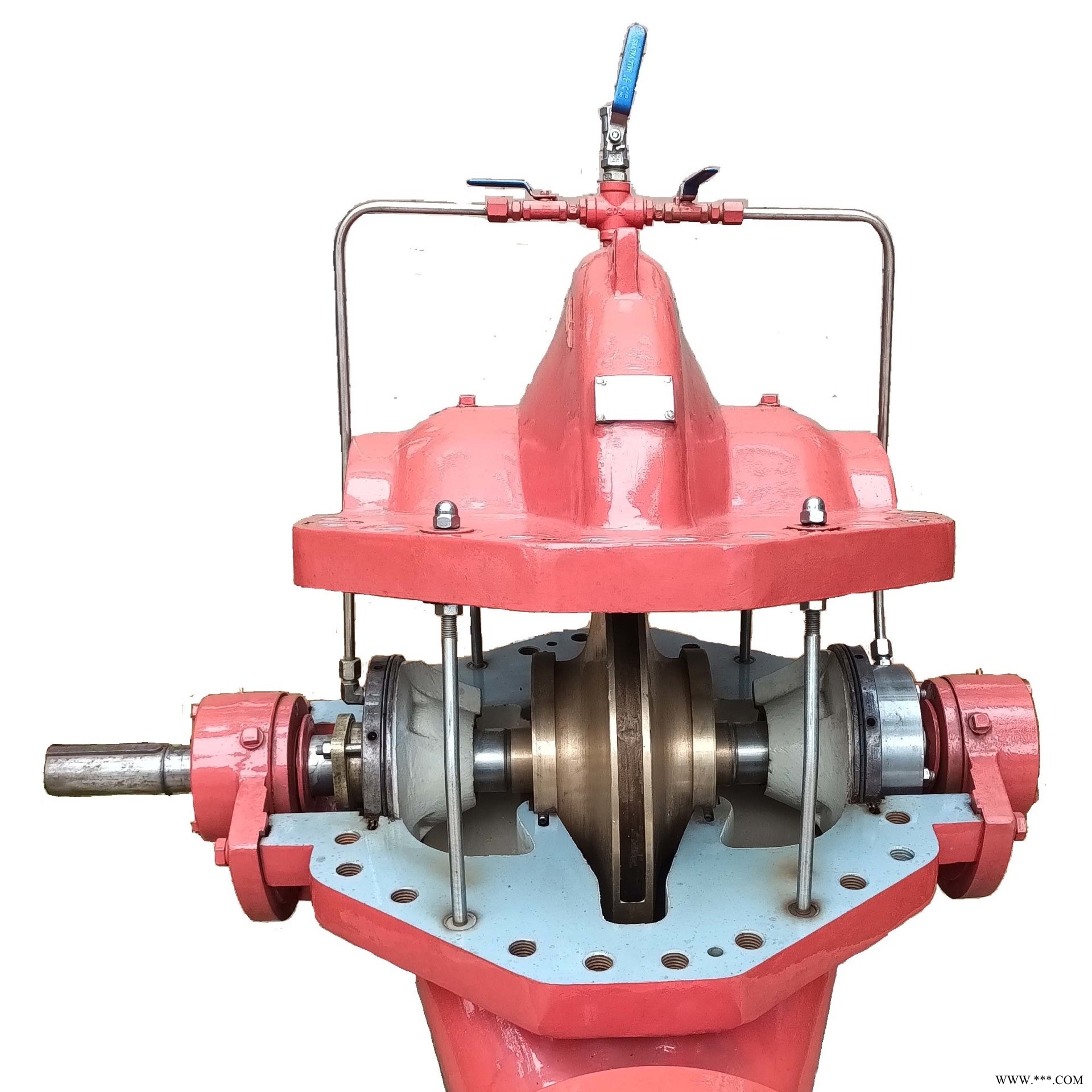

XS型泵为新一代高性能单级双吸中开式离心泵，主要适用于自来水厂、空调循环用水、供热管网系统、建筑供水、灌溉、排水泵站、电厂、工业供水系统、消防系统、船舶工业、矿山给排水等输送液体的场合。是SH、S、SA、SLA、SAP型中开双吸泵的全面换代产品。
2.主要性能参数范围
● 泵出口直径 DN: 80~900mm
● 流量 Q: 22~16236m3/h
● 扬程 H: 7~300m
● 工作温度 T: -20℃~200℃
● 固体颗粒 ≤80mg/L
● 工作许用压力 ≤5Mpa
3. 配套方案及适应场合
我们重视节能环保，通过分析介质及运行环境的要求，对过流部件采取合适的材质组合，以达到安全，可靠，经济运行。
泵配套方案 Pump Supporting program
项目item | 泵配套方案 program A | 泵配套方案Q | 配套方案B
| 配套方案S | |||
1 | 2 | 1 | 2 | 3 | |||
泵壳 | 灰铸铁 | 球墨铸铁 iron | 球墨铸铁 iron | 超低碳不锈钢 | 镍鉻铸铁 | 球墨铸铁 | 不锈钢 |
叶轮 | 灰铸铁 | 铸钢 | 不锈钢 | 双相不锈钢 | 锡青铜 | 锡青铜 | 锡青铜 |
主轴 | 45号钢 | 45号钢 | 不锈钢 | 双相不锈钢 | 2CR13 | 2CR13 | 2CR13 |
轴套 | 45号钢 | 45号钢 | 不锈钢 | 超低碳不锈钢 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
密封环 | 灰铸铁 | 铸钢 | 铸钢 | 双相不锈钢 | 锡青铜 | 锡青铜 | 锡青铜 |
适用场合 Services | 适用于普通清水，以及低强度要求 For pure water And lower strength applications | 适用于普通清水，以及更高强度要求 For pure water and high strength applications | 适用于含一定量颗粒杂质的PH＜6的其它腐蚀性介质；以及更高强度要求 For media with more solid impurities,PH<6 chemical corrosion and for high strength applications | 海水泵The sea water pump | |||
说明：这些配置为公司推荐使用，客户可根据本身具体需求进行材质搭配 | |||||||
4．泵型号描述
例：XS 250-450A-L（R）- J
XS： 新型中开泵
250：水泵出口直径（mm）
450：标准叶轮直径（mm）
A： 泵叶轮外径的改变(设计直径时不表示)
L： 立式安装（vertical mount）
R： 热水型（heating water）
J： 泵转数改变（保持原来转速时不表示）
5．结构特点
1) 水泵两端支承间距短,泵运行稳定,振动噪声小,并可适当升速运行,使水泵适应范围更广。
2)进出水口在同一直线上,使管线布置简单方便、美观。
3)同一转子可反向运行，降低了水锤引起水泵损坏的风险。
4) 可选独特的高温型设计，水泵采用中间支撑、加厚泵体、密封冷却、轴承稀油润滑等，使水泵可应用于高达200℃的运行场合，特别适用于供热管网使用要求。
5) 泵体部分可根据使用条件的变化采取立式或卧式安装，密封可采用机械密封或填料密封。
6) 水泵外型应用工业化设计，线条清晰，符合现代审美观。
7) 选（采）用优异的水力模型，使泵的效率比同类型泵高2-3%，大大降低了泵的运行成本。
8) 必需汽蚀余量降低1-3米，从而降低土建投资，延长了使用寿命。
9) 选用进口轴承，零件材料可根据用户应用要求选用，使泵能适应各种现场运行条件，大大降低了维修成本。
10) 无调整式机械密封，更换机械密封成为轻松简单的工作。
11) 应用弹性预应力设计装配， 转子部件装拆简单迅速，装配时无须调整各种间隙。
12) 装配时无须调整各种间隙。
