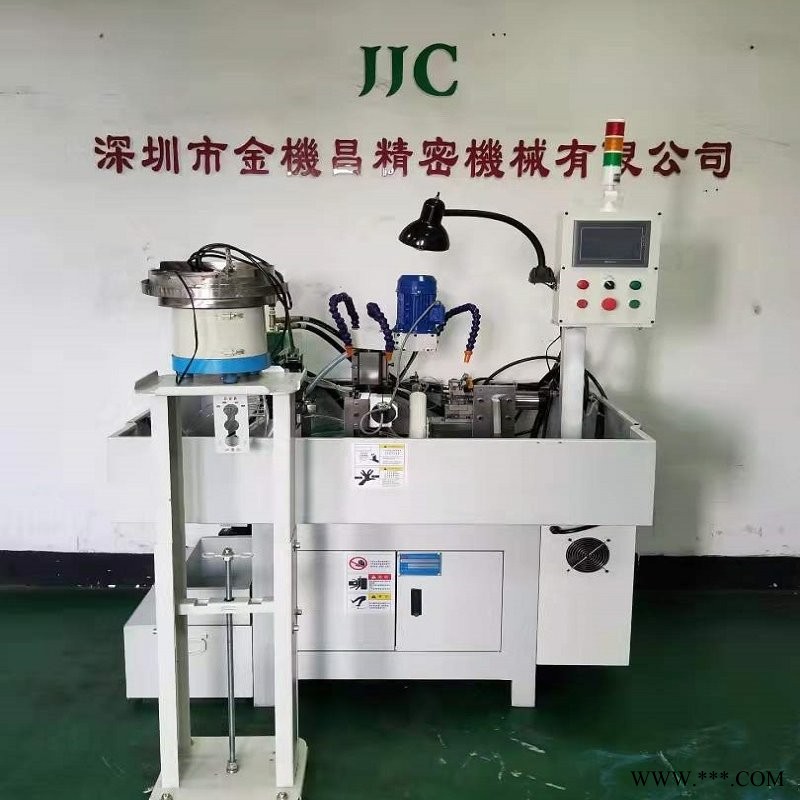

金机昌CTF-L型自动分度剖槽机，等分铣扁铣槽机，自动开槽机，液压机，五金加工机，自动化非标机

机台架构说明

1. 机床的主轴滑轨伺服驱动，夹料、送料、退料均采用油压供给，速力均匀，稳定性好。

2. 主轴滑轨采用上银导轨，刚性好，经久耐磨，保证精度。

3. 相应的重点部位均用优质钢材，加以热处理，延长使用寿命。

4. 采用喷胶不锈钢振动盘自动上下料加工，节省人工，提 率，一人可以看管多台机器。（视加工样品而定可加可不加）

5. 主要控制及电动部件：传动电机为台湾电机，接触器为韩国LS，继电器为日本欧姆龙，控制中心为日本PLC可编程控制器，轴承为美国制造；油压部件为台湾制造。

6. 机床设计结构紧凑美观，占地面积小。配有自循环冷却切削油过滤系统，提升加工工件品质，降低刀具损耗，延长机床使用寿命。

7. 加持部采用15（25）型夹头，以产品不同更换相应的夹头。




   机床参数

8. 加工长度 10--50mm

9. 加工外径 2—25 mm

10. 切削长度 10 mm

11. 加工精度 0.015 mm，(视材料切削力度、长度等会有变化)

12. 刀具规格 外径125毫米，内径25.4毫米

13. 动力马达 1.5KW（台湾）切削电机0.75KW（台湾）

14. 电机转速 1420（加变频可调）

15. 液压驱动，台湾配件，冷却油泵380V1/8HP

16. 机台适应电源 三相380V含有零线电源

    机台外形尺寸及重量 长1400宽1400高1700，重约600KG

    适用范围

    适用于:各种轴类零件：电机轴、银行取款机捆钞机轴、笔记本转轴、打印机传真机轴、 玩具轴、渔具轴、牙刷轴、电位器轴、铰链传动轴、PIN针、接插件轴等，铜插头、电子产品散热器、灯饰配件。可依据产品图纸订做设备,产品可圆可方，另外，加工平台通过局部调整模具可实现不同产品的加工需求，满足一机多用，全自动运行，操作方便，一人操作多台机器  ，节省人工，提 率。加工范围比较广泛：适合铜、铁、铝、不锈钢等金属和非金属。  加工精度可达±0.015mm ，单机产能：3000-10000件/10小时（依产品加工特性而定）

    我们的优势

17. 凡是在我公司订购机器设备，免费提供技术培训安装服务，质保期一年零三个月。

18. 省内送货上门，24小时响应维修服务，省外72小时解决问题。

19. 近20年行业从业经验，品质保证，用后无忧。

20. 自主研发，无商业纷争，厂家直销，终身维护。

    标准附件

21. 夹具一套

22. 夹头一组

23. 自动送料装置一套

24. 下料槽一套

25. 送料四角条一个

26. 工具箱一个（内有工具两套）

27. 说明书一份
