| 品牌 : | 皇泰 | 型号 : | QC11Y |
| 加工定制 : | 是 | 外形尺寸 : | 3010 |
| 重量 : | 10.8 | 种类 : | 剪切机 |
| 别名 : | 闸式剪板机 | 用途 : | 剪板 |
| 电动机功率 : | 30 |

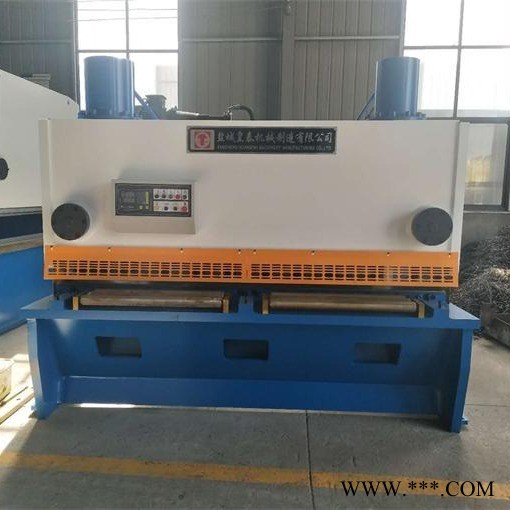

液压闸式剪板机机床采用全钢焊接结构，液压传动，蓄能器回程，操作方便。
刀口间隙调整有指示牌指示，调整轻便迅速。设有灯光照明装置，并能无级调节上刀架的行程量。工作区采用栅拦式人身安全保护装置。后挡料电动调整，剪切次数有数字显示装置。结构先进，性能优越，造型美观。广泛适用于轻工、航空、船舶、冶金、仪表、不锈钢制品、建筑及装潢等行业。
液压闸式剪板机主要技术参数
序号 | 名 称 | 参数值 | 单位 |
1 | 可剪板厚 | 20 | mm
|
2 | 可剪板宽 | 2500 | mm |
3 | 被剪板料强度 | 450 | N/mm2 |
4 | 剪切角度 | 0.5°-3° | mm |
5 | 行程次数 | 6-12 | N/min |
6 | 后挡料行程 | 800 | mm |
7 | 主电机 | 30 | Kw |
8 | 齿轮泵 | NBZ3-G63F | |
液压闸式剪板机机床结构
机器由机架、上刀架、压料装置、前后挡料、刀口间隙调整装置、电气系统、液压系统等组成。
1、机架由左右立柱、面板、油箱、撑挡等工件焊接成整体框架，工作台面上辅助刀座,便于下刀片作微量调整。
2、上刀架为钢板焊接结构，矩形刀片，四个刃口均可使用，采用三点式滚动导轨，消除导轨间隙，剪切角可调，减少板料扭曲变形，上刀架的回程由蓄能器来完成。
3、压料装置由安装在机架前面支承板上若干个压料油缸组成，压料油缸进油后，压料头在克服拉力弹簧的拉力后下压，压紧板料。在剪切完成后，借助于拉力弹簧的拉力而复位。压料力的大小随被剪板厚度的增加而增大。
