| 品牌 : | 华迪 | 材质 : | 尼龙 |
| 是否库存 : | 是 | 型号 : | 订制 |
| 适用机床 : | 刨床 | 负载能力 : | 60 |
| 负载重量 : | 100 | 不支撑长度 : | 30 |
| 矩形孔径 : | 10 | 支撑板 孔径 : | 10 |
| 是否批发 : | 是 | 尺寸 : | 订制 |
| 货号 : | 190421 |

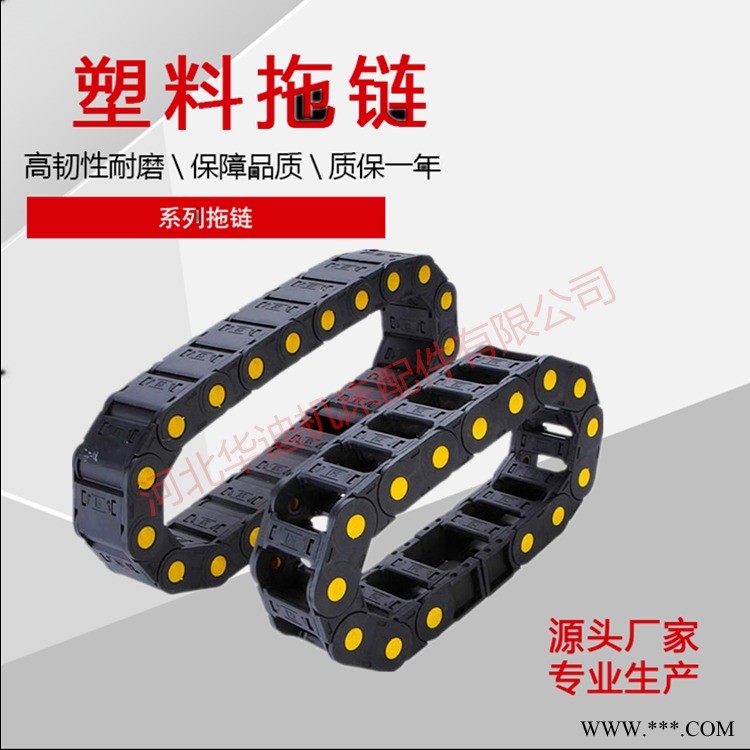

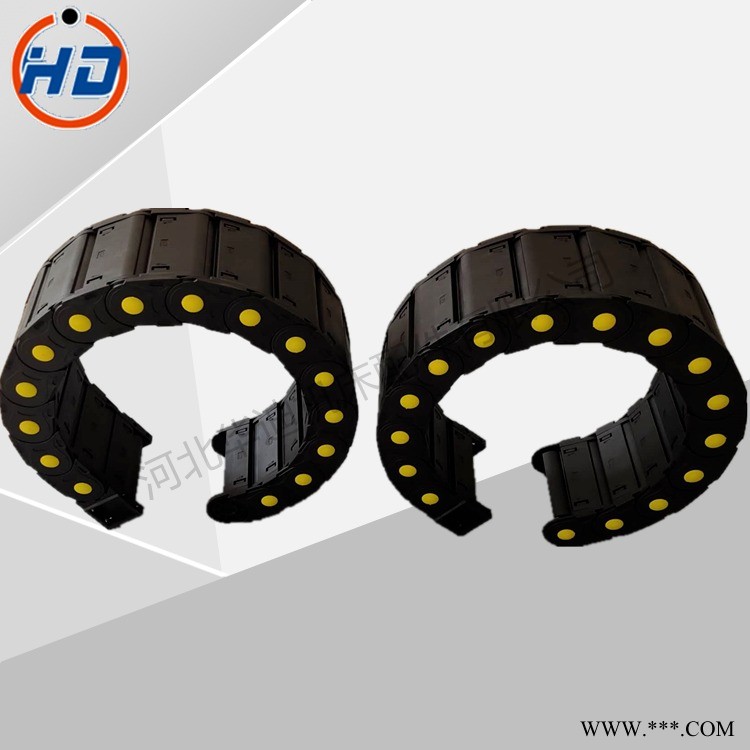

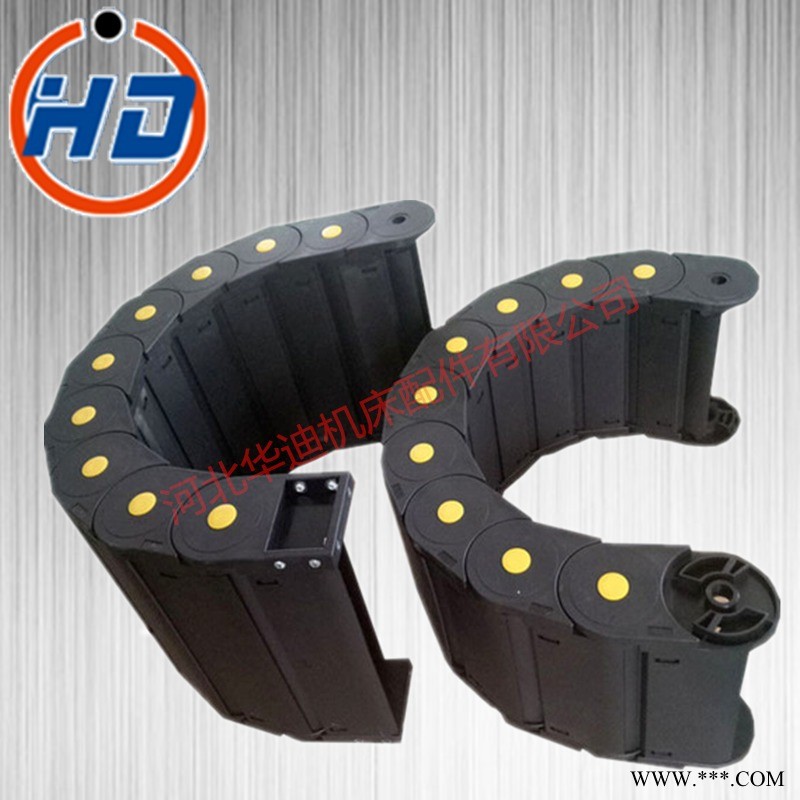

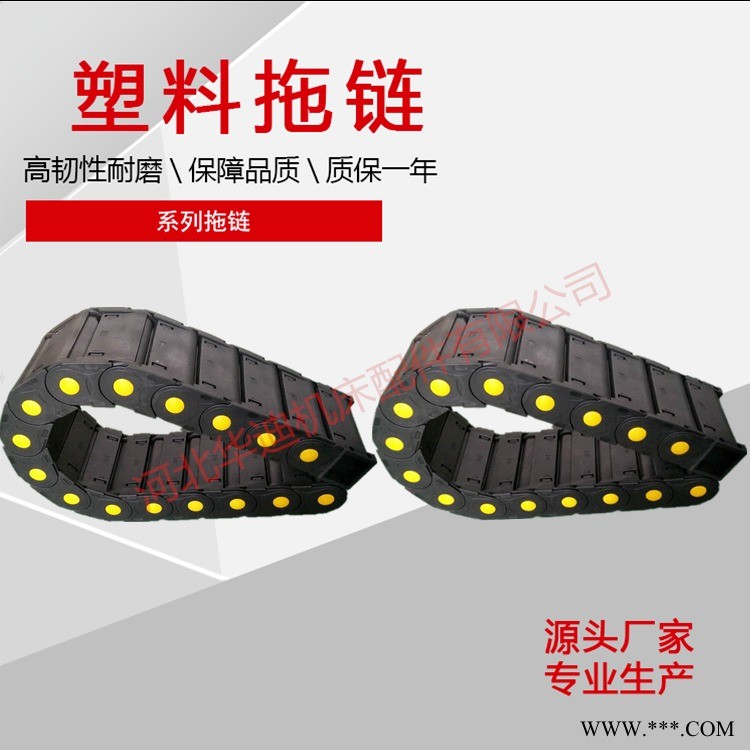

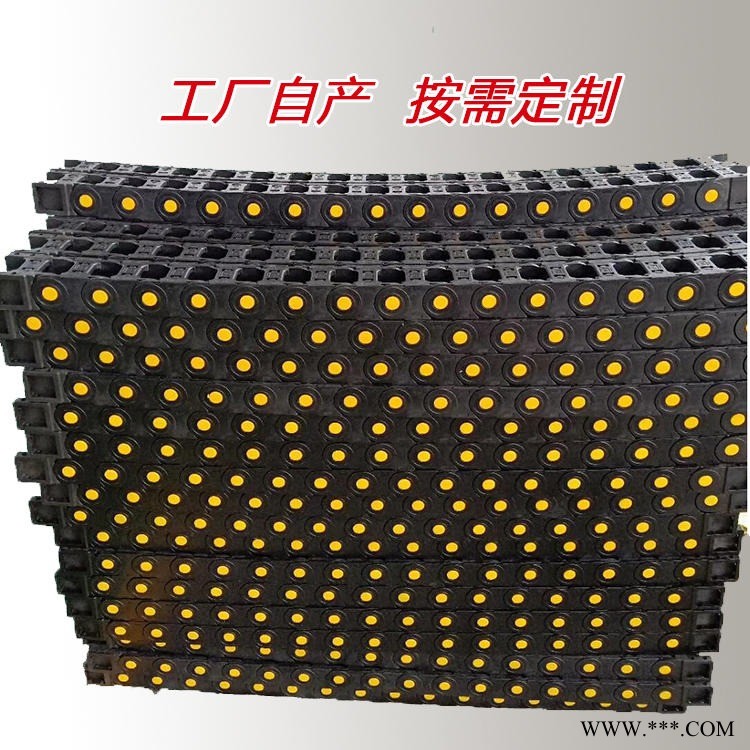

因产品定制规格不同塑料拖链的型号一般是根据内部高度和内部宽度来确定,因其并非标准产品，外尺寸各厂家都不一致。 适合于使用在往复运动的场合，能够对内置的电缆、油管、气管、水管等起到牵引和保护作用，拖链每节都能打开，便于安装和维修。运动时噪音低、耐磨、可高速运动。拖链已被广泛应用于数控机床、电子设备、石材机械、玻璃机械、门窗机械、注塑机、机械手、起重运输设备、自动化仓库等 拖链 塑料拖链的型号一般是根据内部高度和内部宽度来确定,因其并非标准产品，外尺寸各厂家都不一致。 塑料拖链的型号有7*715*3518*3525*5135*10045*5045*15056*20010*1015*4018*5025*10335*12545*6045*20056*30010*1515*5018*6035*5035*15045*7556*95?15*1518*1825*2535*6035*17545*10056*125?15*2018*2525*3835*7535*20045*12556*175?还有55,62,65,80系列等拖链。 适合于使用在往复运动的场合，能够对内置的电缆、油管、气管、水管等起到牵引和保护作用，拖链每节都能打开，便于安装和维修。运动时噪音低、耐磨、可高速运动。拖链已被广泛应用于数控机床、电子设备、石材机械、玻璃机械、门窗机械、注塑机、机械手、起重运输设备、自动化仓库等 拖链外
| 一、小型拖链 B为办封闭式 | ||||||||||||||||||
| 内规格 | 7*7 | 10*6 | 10*10 | 10*15 | 10*15B | 10*20 | 10*20B | 15*15B | 15*20 | 15*20B | 15*30 | 15*30B | 15*40B | 15*50B | 18*25 | 18*25B | 18*18B | 18*37 |
| 外规格 | 10*13 | 14*14 | 14*17.5 | 16*23 | 16*23 | 16*28 | 16*28 | 20*23 | 20*29 | 20*29 | 20*39 | 20*39 | 20*49 | 20*59 | 23*37 | 23*37 | 24*28 | 24*48 |
| 说明 | （半径18/28/38/48/75） | |||||||||||||||||
| 内规格 | 18*37B | 18*50B | 25*25 | 25*25F | 25*38 | 25*38F | 25*50 | 25*57 | 25*57F | 25*77 | 25*77F | 25*100 | 25*103 | 25*25 | 25*38 | 25*57 | 25*77 | 25*103 |
| 外规格 | 24*48 | 24*60 | 35*38 | 35*38 | 35*51 | 35*51 | 35*64 | 35*71 | 35*71 | 35*91 | 35*91 | 35*115 | 35*118 | 36*42 | 36*55 | 36*74 | 36*94 | 36*120 |
| 半径40/55/75/100/125/150/175/200/250 | 半径55/75 | |||||||||||||||||
| 二、大型四片装 带黄轴，方接头带金属套 | ||||||||||||||||||
| 内规格 | 20*38 | 20*50 | 20*60 | 20*75 | 20*100 | 20*125 | 25*38 | 25*50 | 25*60 | 25*75 | 25*100 | 25*125 | 30*38 | 30*50 | 30*60 | 30*75 | 30*100 | 30*125 |
| 外规格 | 35*55 | 35*65 | 35*75 | 35*90 | 35*116 | 35*141 | 40*55 | 40*65 | 40*75 | 40*90 | 40*115 | 40*142 | 45*58 | 45*70 | 45*80 | 45*95 | 45*120 | 45*145 |
| 说明 | 内高20/25/30半径有55/75/100???以上规格分桥式、封闭式、半封闭式 | |||||||||||||||||
| 内规格 | 35*38 | 35*50 | 35*60 | 35*75 | 35*90 | 35*100 | 35*117 | 35*125 | 35*130 | 35*150 | 35*154 | 35*175 | 35*200 | 35*250 | 35*300 | 45*50 | 45*60 | 45*75 |
| 外规格 | 55*63 | 55*75 | 55*85 | 55*100 | 55*115 | 55*125 | 55*142 | 55*150 | 55*155 | 55*175 | 55*179 | 55*200 | 55*225 | 55*275 | 55*325 | 65*77 | 65*87 | 65*102 |
| 说明 | 内高35半径75/100/125/150/200 | 内高45的半径75/100/125/150/200/250 | ||||||||||||||||
| 内规格 | 45*90 | 45*100 | 45*117 | 45*125 | 45*130 | 45*150 | 45*154 | 45*175 | 45*200 | 45*250 | 45*300 | 55*50 | 55*60 | 55*75 | 55*90 | 55*100 | 55*117 | 55*125 |
| 外规格 | 65*117 | 65*127 | 65*144 | 65*152 | 65*157 | 65*177 | 65*181 | 65*202 | 65*227 | 65*277 | 65*327 | 75*80 | 75*90 | 75*105 | 75*120 | 75*130 | 75*147 | 75*155 |
| 说明 | 内高55的半径75/100/125/150/200/250/300 | |||||||||||||||||
| 内规格 | 55*130 | 55*150 | 55*154 | 55*175 | 55*200 | 55*250 | 55*300 | 65*50 | 65*60 | 65*75 | 65*90 | 65*100 | 65*117 | 65*125 | 65*130 | 65*150 | 65*154 | 65*175 |
| 外规格 | 75*160 | 75*180 | 75*184 | 75*205 | 75*230 | 75*280 | 75*330 | 85*82 | 82*92 | 85*107 | 85*122 | 85*132 | 85*149 | 85*157 | 85*162 | 85*182 | 75*186 | 85*207 |
| 说明 | 内高65的半径125/150/200/250/300 | |||||||||||||||||
| 内规格 | 65*200 | 65*250 | 65*300 | 80*75 | 80*100 | 80*125 | 80*150 | 80*200 | 80*250 | 80*300 | 80*350 | 80拖链双排加宽 | ||||||
| 外规格 | 85*232 | 85*285 | 85*335 | 106*120 | 106*145 | 106*170 | 106*195 | 106*245 | 106*295 | 106*345 | 106*395 | 任意拼 | ||||||
| 说明 | 内高80半径150/200/250/300/400 | |||||||||||||||||
一般保养塑料拖链设备内容和要求时间：
工作前：
1、检查交接班记录本。
2、严格按照设备”润滑图表”规定进行加油，做到定时、定量、定质。
3、停机8小时以上的设备，在不开动设备时，要先低转3-5分钟，确认润滑系统是否畅通，各部位运转是否正常，方可开始工作。
工作中：
1、经常检查设备各部位运转和润滑系统工作情况，如果有异常情况，立即通知检修人员处理。
2、各导轨面和防护罩上严禁放置工具、工件和金属物品及脚踏。
工作后：
1、擦除导轨面上的铁屑及冷却液，丝杠、光杠上无黑油。
2、清扫设备周围铁屑、杂物。
3、认真填写设备交接班记录。
一级保养塑料拖链设备内容和要求时间：每月一次，时间八小时。
(一)、擦洗设备外观部分
1、外观无黄袍、无油垢、物见本色，外观件齐全、无破损。
2、导轨、齿条、光杠、丝杠无黑油及锈蚀现象，磨去研伤毛刺。
(二)、清洗、疏通润滑冷却系统，管路，包括油孔、油杯、油线、油毡过滤装置。
1、油窗清晰明亮，油标醒目，加油到位，油质符合要求。
2、油箱、油池、过滤装置内外清洁，无积垢和杂质。
3、油线齐全，油毡不老化，润滑油路畅通，无漏油、漏水现象。
4、油、油壶清洁好用，油嘴、油杯齐全，手拉泵、油泵好用。
5、拆下各部防护罩，检查润滑情况，擦洗导轨、光杠、丝杠。
(三)、检查调整各部铁屑、压板、间隙，各部位固定螺钉、螺帽、各手柄灵活好用。
1、各部斜铁、压板、滑动面间隙调整到0.04mm以内，移动件移动自如。
2、各部位固定螺钉、螺帽无松动缺失。
(四)、检查各安全装置
1、各限位开关、指示灯、信号、安全防护装置，齐全可靠。
2、各电器装置绝缘良好，安装可靠接地，安全照明。
(五)、检查电器各部达到要求
1、电箱内外清洁，无灰尘、杂物，箱门无破损。
2、电器原件紧固好用，线路整齐，线号清晰齐全。
3、电机清洁无油垢、灰尘、风扇、外罩齐全好用。
4、蛇皮管无脱落、断裂、油垢，防水弯头齐全。
(六)、清扫工作地周围
1、设备周围无铁屑杂物。
2、机床附件、工具、卡具合理摆放，清洁定位。
弯曲半径要根据电缆的直径选择并应达到电缆直径的10倍。弯曲半径可根据所给表格选择50-600mm，行程小的可相应选择较小的半径。
拖链的长=1/2行程+4个弯曲半径，这只适用于当固定联结 是在行程的中点时。
拖链的固定可根据机床的位置情况选择。固定角钢可放在外周或内周在拖链内或外部，一般情况联结部分在拖链内，而向外周。
TLGA/TLGB型钢制拖链主要参数
| 型号 Type | 弯曲半径
R Bending Radius (mm) | 节距
Pitch | A | C | D | E | F | G | H | K | 允许不用支撑轮时
NON-SUPPROT roller is allowed | 重量
Weight (100mm) | |
| 长度（m）
Length | 负载（kg/m）
Load | ||||||||||||
| TLGA75
TLGB75 | 100/150/200/250/300 | 75 | 31 | 50 | 8 | 4 | 30 | 12 | 9 | 15 | 3/4 | 30/30 | 4.80/5.50 |
| TLGA100
TLGB100 | 150/200/250/300/400 | 100 | 49 | 75 | 10 | 4 | 50 | 17 | 11 | 21 | 4/8 | 40/40 | 9.10/10.00 |
| TLGA125
TLGB125 | 200/250/300/400/500 | 125 | 68 | 100 | 14 | 4 | 70 | 22 | 13 | 28 | 6/12 | 50/50 | 18.10/19.30 |
| TLGA175
TLGB175 | 250/300/400/500/600 | 175 | 118 | 150 | 14 | 8 | 115 | 26 | 13 | 32 | 15/10 | 10/30 | 25.00 |
TLGA型的多种不同支撑板
TLGA铝合金型拖链与一般的拖链不同。它可通过固定的铝型材满足不同要求的需要，支撑板宽或达1200mm。在速度和行程速度下，拖链的内部分隔无懈可击，并保证使电缆达到保护。
我们每二节链板提供一条支撑板。如每一节均需支撑板。请在订货时。订10A/20A/30A/40A/50A,而不是10B/20B/30B/40B/50B。即TLG20A/200*2100/200“h”或TLG20B/200 x 2100/200“h”。
订货举例1：
拖链型号TLGA75或TLGB75，支撑板III型。
弯曲半径R=450，支撑板宽度Bi=300,拖链长度L=7800
拖链TLGA75III-450×300×7800
I型-支撑板整体型（根据客户要求开孔）
II型-支撑板开型（根据客户要求开孔）
II型-上下是铝板，内有隔离片（根据客户要求放隔条）
订货举例2：
行程11.2m，弯曲半径300mm，3电缆直径48,3电缆直径28,2软管直径36
TLG-A型钢制拖链可承载数量多，重量大的电缆及油管，自由悬置(允许不用支承轮)长度大，支撑板可依顾客需要制作，适用于工作母机，移动机械等。其弯曲半径为50-600mm，链板高度为35-150mm，可任意选用。
TLG-A型钢制拖链其使用行程 为32米。适用于所有传动方式。可随意加长和缩短。此外，可通过改变销轴获得改变弯曲半径。
拖链的支撑板宽度为150mm至600mm，孔与孔之间的间隔量为5mm。
链板的高度，也就是支撑板的高度，是由电缆 直径决定的，机床 限度运转时，如拖链的宽度超过300mm，拖链的长；度超过4m时出于稳定性原因，应考虑选择加大一号规格的拖链。
弯曲半径要根据电缆的 直径选择并应达到电缆直径的10倍。弯曲半径可根据所给表格选择50-600mm，行程小的可相应选择较小的半径。
拖链的长=1/2行程+4个弯曲半径，这只适用于当固定联结是在行程的中点时。
拖链的固定可根据机床的位置情况选择。固定角钢可放在外周或内周在拖链内或外部，一般情况联结部分在拖链内，而向外周。
