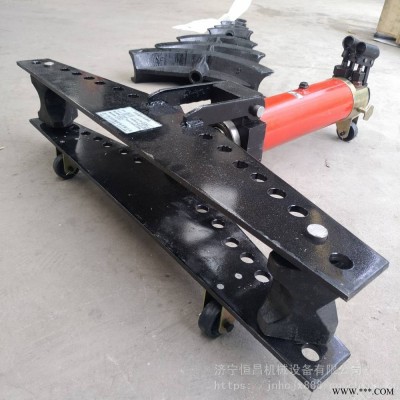

SWG-4D手动液压弯管机 不锈钢液压弯管器

1.手动液压弯管机使用范围：适用一般水管、导线管、瓦斯管、厚钢管等，角度弯曲大90度.

2.手动液压弯管机弯管机作用：是一种用于管道安装的轻便型现场施工液压机具，具有小巧轻便、移动方便、可解体等特点。适宜冷弯各类无缝钢管，液压弯管机除了具备弯管功能外，解体后还能将油缸作为液压千斤顶使用，主用于电力施工，锅炉、桥梁、船舶、家俱，公铁路建设，装潢等方面的管道铺设及修造，具有功能多、结构合理、操作简单、移动方便、安装快速等优点。相对于数控弯管设备而言具有价格便宜，使用方便的特点，在国内弯管机市场占据主导产品位置。

3.手动液压弯管机适用范围：手动液压弯管机比较适合使用小壁厚，小管径的管子，若需要大壁厚，大管径的请选择电动液压弯管机，若五要手动，电动一体的弯管机，可以选择手，电两用弯管机。

4.手动液压弯管机参数：

型号：SWG-1

名称：整体式液压弯管机

出力：10T

行程：170mm

压接范围：1/4″-1″

外径：Φ13mm-Φ34mm

配置模具：1/4″、5/16″、3/8″、1/2″、3/4″、1″

管材壁厚：1-3.5mm

重量：35kg

型号：SWG-2

名称：整体式液压弯管机

出力：16T

行程：240mm

压接范围：1/2″-2″

外径：Φ22mm-Φ60mm

配置模具：1/2" 3/4" 1" 11/4" 11/2" 2"

管材壁厚：2.75-4.5mm

重量：70kg

型号：SWG-3

名称：整体式液压弯管机

出力：18T

行程：320mm

压接范围：1/2″-3″

外径：Φ22mm-Φ89mm

配置模具：1/2" 3/4" 1" 11/4" 11/2" 2" 21/2" 3"
管材壁厚：2.75-4.5mm

重量：120kg

型号：SWG-4
名称：整体式液压弯管机
大压力(Mpa): 63
大行程(mm): 415
压接范围(mm): Φ21.3-108
配置模具(英寸): 1/2" 3/4" 1" 11/4" 11/2" 2" 2-1/2" 3" 4"
管材壁厚(mm): 2.75-6
整机重量(kg): 220

SWG-2A

液压弯管机一种的具有弯管功能及起顶功能的弯管工具。具有结构合理、使用安全、操作方便、价格合理、装卸快速、便于携带、一机多用等众多优点，在国内液压弯管机市扬占据很大份额，主要用于工厂、仓库、码头、建筑、铁路、汽车等安装管道和修理。它除了具有弯管功能外，还能卸下弯管部件(油缸)作为分离式液压起顶机使用。

电动液压弯管机使用方法：

（1） 参照电动油泵使用说明书。

（2） 先将工作油缸旋入方档块的内螺纹，使油缸后端装在支架上的车轮向下。

（3） 根据所弯管子的外径选择模头，套在柱塞上，将两只辊轴所对应槽向着模头，然后放入相应尺寸的花板孔中，再将上花板盖上，将所弯管子插入槽中，再将高压油管端部的快速接头活动部份向后拉并套在工作油缸的接头上，将电动油泵上的放油螺钉旋紧，即可弯管。弯管完毕，放松放油螺钉，柱塞即自动复位。

电动液压弯管机注意事项：

（1） 参照电动油泵使用说明书。

（2） 在有载荷时切忌将快速接头卸下。

（3） 本机具是用油为介质，必须做好油及本机具的清洁保养工作，以免淤塞或漏油，影响使用效果。
