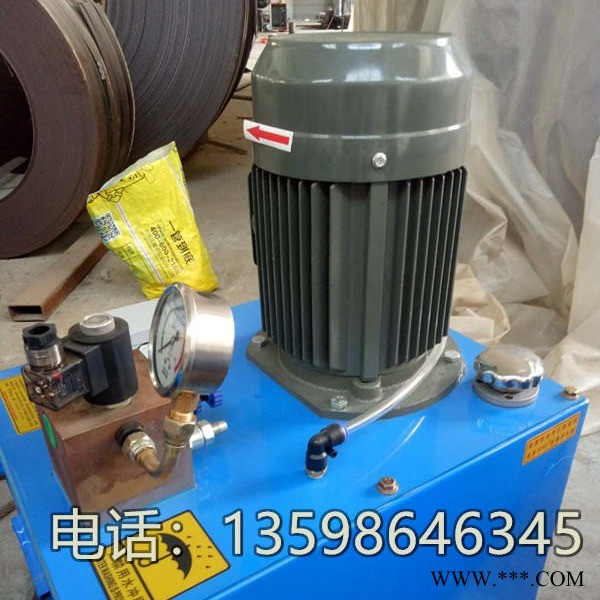

4kw60升油箱20泵24V电磁阀压铸机液压泵站

4kw60升油箱20泵24V电磁阀压铸机液压泵站

产品说明

4kw60升油箱20泵24V电磁阀压铸机液压泵站，也称液压系统，电机带动油泵旋转，泵从油泵中吸油后打油，将机械能转化为液压油的压力能，液压油通过集成块（或阀组合）被液压阀实现了方向、压力、流量调节后经外接管路传输到液压机械的油缸或油马达中，从而控制了液动机方向的变换、力量的大小及速度的快慢，推动各种液压机械做功。

它按驱动装置（主机）要求供油，并控制油流的方向、压力和流量，它适用于主机与液压装置可分离的各种液压机械下。用户购买后只要将液压站与主机上的执行机构（油缸和油马达）用油管相连，液压机械即可实现各种规定的动作、工作循环。

主要组成部分

4kw60升油箱20泵24V电磁阀压铸机液压泵站是由泵装置、集成块或阀组合、油箱、电气盒组合而成。   各部件功用如下：   泵装置上装有电机和油泵，它是液压站的动力源，将机械能转化为液压油的动力能。   集成块是由液压阀及通道体组合而成。它对液压油实行方向、压力、流量调节。   阀组合是板式阀装在立板上，板后管连接，与集成块功能相同。   油箱是钢板焊的半封闭容器，上还装有滤油网、空气滤清器等，它用来储油、油的冷却及过滤。   电器盒分两种形式。一种设置外接引线的端子板；一种是配置了全套控制电器。

液压站的工作原理如下

4kw60升油箱20泵24V电磁阀压铸机液压泵站是电机带动油泵旋转，泵从油泵中吸油后打油，将机械能转化为液压油的压力能，液压油通过集成块（或阀组合）被液压阀实现了方向、压力、流量调节后经外接管路传输到液压机械的油缸或油马达中，从而控制了液动机方向的变换、力量的大小及速度的快慢，推动各种液压机械做功。

特点

 1、油箱标准化、小型化、质量轻、空间小。

 2、设计、制作、装配、测试，标准化规范操作。

 3、液压元器件质量稳定，质保一年。

 4、交货快，款到3天内交货。

一般配机调整顺序

（1）将液压泵站擦拭清理干净后安装，用地脚螺钉固定（小容量液压泵站可直接放在地板上），调平清洗后注油。

（2）参照液压原理和液压管路图铺设管路。

（3）参照电气原理图引入电气控制线。

（4）将全部压力阀调节手柄放松（一般为逆时针旋转），点动电机，检查转向，确保转向正确。

（5）启动电机，对于定量泵系统需调节溢流阀，对于变量泵先调节流量再调节溢流阀至系统使用压力，注意消除外接管路漏油。

（6）依次调整压力阀、流量阀到规定状态，手动电磁换向阀，检查执行机构动作是否正确。

（7）用电气调试循环，检查主机动作是否正常。

（8）调试电气、液压挡铁至规定位置，确保行程发信。

（9）用电气调试循环，调节流量阀，保证运动速度，完成规定循环。

（10）用电气半自动循环，连续运行半小时，确认无误，力量、速度满足要求，即可投入半自动或自动循环正常工作。

操作注意事项

1、液压泵站用油及工作条件 推荐采用32＃和46＃抗磨液压油。 适宜的油温为3055，当油温低于15或大于60时禁止运行，为调节油温可事先加热或冷却。液压油一般使用16个月应更换一次，并清洗油箱，去除污垢尘埃。液压传动 忌讳油液变脏变质，否则尘埃糊在吸油过滤器上，产生噪音加剧，使油泵寿命降低，所以要经常保持油液洁净。

2、外接控制线引入及阀控制电压 外接电气控制线由电气盒引入，请特别注意电机转向应与油泵上所标识的箭头方向一致。电磁阀的控制电压：交流电磁铁一般为220V，直流电磁铁为24V，控制电压必须与电磁铁标牌所示的相一致。对于带记忆元件的电磁阀应短时通电。

3、油泵电机的启动 液压泵站的油泵电机启动与其它机械一样，要求空载（卸荷）启动，待短暂运行后，再行加载工作，一般情况下，工作过程中不宜频繁启、闭电机。在低温启动时，需调整溢流阀为1/2的额定压力，再反复点动电机，使溢流阀全溢流，给液压油加温，待温度升高至20左右，再投入正常运行。（有加热器的可直接加热升温）

应用领域

4kw60升油箱20泵24V电磁阀压铸机液压泵站应用广泛，如机床行业、农机设备、模具行业、自动举升输送仓储系统、工程机械、升降平台、液压机、切纸机等

欢迎来电洽谈咨询，我们将竭诚为您服务

杨经理：（微信同号）

联系地址：河南省新乡市长垣县魏庄镇参木工业区

河南超威液压机械制造有限公司
