坤益DN65安全阀排气消声器 安全阀排气消音器厂家制造

安全阀排气消声器

①用途

 安全阀排气消声器用于电力、化工、冶金等行业中安全阀、PCV阀和排汽阀的汽体排放的有效消声设备。 安装后可以使噪音降低25—34分贝。

②安全阀排气消声器原理及特点

安全阀排汽噪声是以中高频噪声为主，且消声同时不能影响安全阀的起跳和回座，所以安全阀消声器我们采用了通孔喷、注结合阻性的消声原理，以大孔扩容代替微孔板，在结构上确保安全阀排汽时必须顺畅，多层穿孔板吸音，结合阻性消音原理让蒸汽声波进入多孔吸声材料中的无数小孔内，激发多孔材料分子震动，使声能为了克服摩擦阻力和粘滞力而变成热能，即达到了理想的消声效果，更保证了蒸汽顺利排除。复合型消声器中的阻声片具有良好的吸收中高频噪音，消音效果更好。安全阀排气消声器具有以下优点：

A、消声量大能满足《工业企业噪声卫生标准》的要求。

B、安装消声器后不影响安全阀排放流量，能让安全阀顺利起跳和回座。

C、安全阀消声器的结构性能适应高温、高压、大气流、防锈、防堵。

③安全阀排气消声器安装须知

（1）安全阀消声器应垂直于炉顶安装，台图所示，用型钢支架将消声器座架与炉顶相固定。（2）为增加炉顶高空的抗风能力，消声器本体采用支承式，或在消声器前的排汽管装一段膨胀弯管以吸收热胀。

（3）安全阀消声器下部的排水口应畅通接到地沟，不应装配阀门。

（4）复合式安全阀消声器装在炉顶平台，应用薄板制作防雨罩一只。

（5）安全阀或排汽阀与消声器这间的排汽管道上应没有疏水点。

（6）对小孔式消声器，在安装前应使排汽管内部无杂物、以防小孔堵塞，如新安装的锅炉尚应对排汽管进行冲管，清除管道内的杂物。

（7）对安全门，原则上一只安全门配一只消声器。

④安全阀排气消声器规格型号

小孔型消声器型号说明如:KAD-205/1.61-15

K-小孔型消声器A--安全阀消声器 D--排汽压力等级（D-低压，zh-中压，G-高压，ch-超高压，Y-亚临界） 205--蒸汽温度 1.61--安全阀启跳压力 15-排汽量

使用位置：汽包、过热器、背压机、PCV阀(ERV)、再热器出口、再热器入口、

抗喷阻复合型消声器型号说明如:KAD-205/1.61-15

F-抗喷阻复合型消声器A--安全阀消声器 D--排汽压力等级（D-低压，zh-中压，G-高压，ch-超高压，Y-亚临界） 205--蒸汽温度 1.61--安全阀启跳压力 15-排汽量

使用位置：汽包、过热器、背压机、PCV阀(ERV)、再热器出口、再热器入口、

⑤安全阀排气消声器选型

　　安全阀排气消声器是按照用户提供的排汽压力、温度等参数进行精心设计制作的，因此，在订购安全阀消声器时须提供下列资料：

　 （1）安全阀排汽量

   （2）安全阀启跳压力

   （3）排汽温度

　 （4）排汽管径

   （5）安全阀消声器有两种结构型式，小孔型和抗喷阻复合型。抗喷阻复合型消声器消声效果好，内部材质为不锈钢，壳体材质为碳钢；接管可选取焊接或法兰对接；安装固定型式可选取腿式或耳式结构。

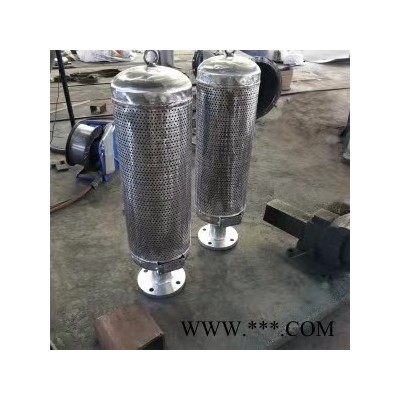

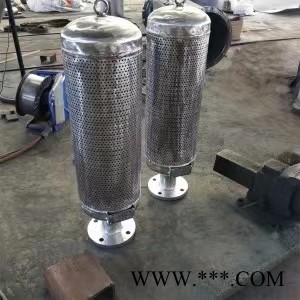

小孔消声器型结构，大孔扩容控流多层消音结构。

小孔型消声器图解：采用多层穿孔板消音，效果更好。

复合式抗喷阻消声器：内有小孔型消声器，外壳体内壁有吸音。

复合式抗喷阻消声器图解：内有小孔型消声器，外壳体内壁有吸音材料。消音效果好，多数用户选用该型号。
