| 品牌 : | 弘凌 | 型号 : | GA49H |
| 阀瓣开启高度 : | 微启式安全阀 | 结构形式 : | 杠杆式 |
| 加工定制 : | 否 | 连接形式 : | 法兰 |
| 材质 : | 碳钢 | 公称通径 : | DN25-300 |
| 适用介质 : | 空气 | 标准 : | 国标 |
| 流动方向 : | 单向 | 零部件及配件 : | 阀体 |
| 形态 : | 角式 | 压力环境 : | 高压 |
| 类型(通道位置) : | 直角式 | 阀体构造 : | 不封闭式 |
GA49H脉冲式安全阀结构简述
1、通过杠杆和重锤来平衡阀瓣的压力，使阀门保证密封，移动重锤的位置和改变重锤的重量来达到要求的起跳压力。
2、上部带有开启和关闭的电磁铁，机械和电器动作互不干扰。
3、密封面用铁基铬镍不锈钢堆焊而成，阀瓣经热处理，提高了耐磨性和抗冲蚀性。
GA49H脉冲式安全阀适用范围
城建、化工、冶金、石油、制药、食品、饮料、环保
脉冲式安全阀的主要结构特点：
1、通过杠杆和重锤来平衡阀瓣的压力，使阀门保证密封，移动重锤的位置和改变重锤的重量来达到要求的起跳压力。
2、GA49H脉冲式安全阀密封材质使用铁基铬镍不锈钢堆焊而成，阀瓣经过热处理，提高了耐磨性和抗冲蚀性。
3、GA49H脉冲式安全阀阀门上部带有开启和关闭的电磁铁，机械和电器动作互不干扰。
GA49H脉冲式安全阀工作原理
脉冲式安全阀除上述机械动作外，脉冲阀还装有电磁装置，带电接点的压力表通过时间继电器，将上部或下部的电磁线圈电路接通，使上部或下部的电磁铁动作，也可将脉冲阀打开或关闭。同时脉冲阀还可通过遥控系统人为地将其打开或关闭。
运行时，这种安全阀的主安全阀是靠蒸汽压力及弹簧力将阀芯向上压紧在阀座上，具有良好的严密性

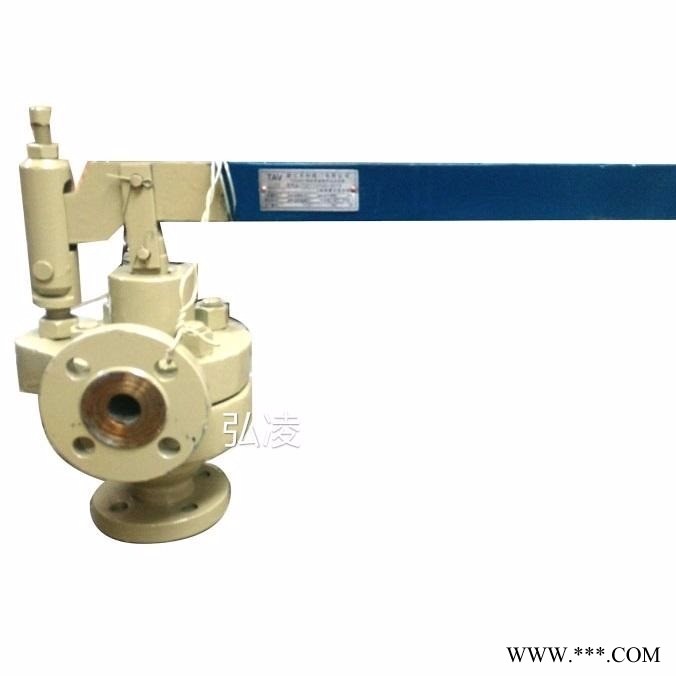

GA49H脉冲式安全阀图片及结构尺寸图：
GA49H脉冲式安全阀结构简述
1、通过杠杆和重锤来平衡阀瓣的压力，使阀门保证密封，移动重锤的位置和改变重锤的重量来达到要求的起跳压力。
2、密封面用铁基铬镍不锈钢堆焊而成，阀瓣经热处理，提高了耐磨性和抗冲蚀性。
3、阀门上部带有开启和关闭的电磁铁，机械和电器动作互不干扰。
GA49H脉冲式安全阀外形及连接尺寸
| 公称通径DN（mm） Nominal diameter | 尺 寸 Dimension（mm） | |||||||||
| D | D1 | D2 | D3 | Z-Фd | H1 | H2 | L | L1 | Lo | |
| 25 | 115 | 85 | 65 | 58 | 4-14 | 90 | 125 | 100 | 100 | 670 |
GA49H脉冲式安全阀安装说明
1、安装本产品之前，应将管路冲洗干净。
2、安装时应严格垂直，杠杆应保持水平，与导向叉两侧面间隙必须均匀。
3、本阀门应与A49H-4型主安全阀配套使用。
4、引出管与主安全阀的入口管之间应保持一定较长的距离，电接点压力表和主安全阀入口管之间的距离，不得小于5倍主安全阀入口管径，以免主安全阀动作时，因排汽影响电接点压力表和脉冲安全阀工作的正确性。
