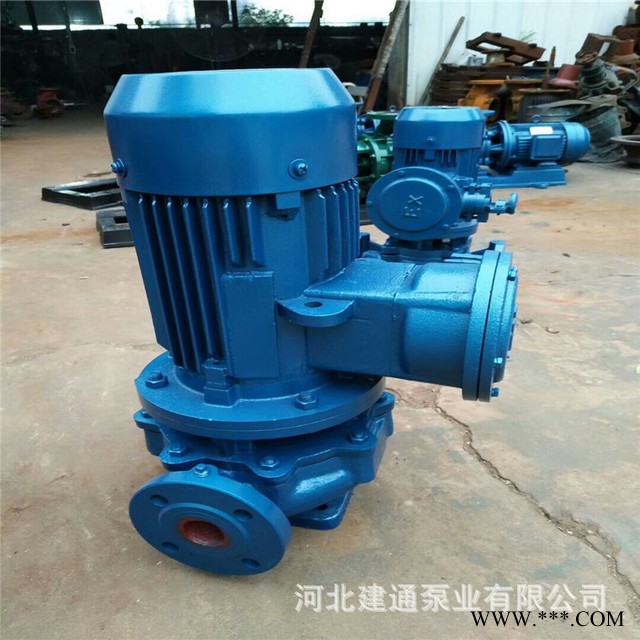

ISG65-100立式管道离心泵 单级单吸离心泵 锅炉给水增压泵 清水泵

 ISG型管道泵是采用IS型离心泵和SG型管道泵之性能参数，在一般立式管道泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ISG型系列管道泵的基础上派生出适用热水管道泵、化工管道泵、管道油泵。符合 新国家机械部JB/T53058-93的标准要求，按国际ISO2858标准设计制造。

      离心泵的过流部件有：吸入室，叶轮，压出室三个部分。叶轮室是泵的核心，也是流部件的核心。泵通过叶轮对液体的作功，使其能量增加。叶轮按液体流出的方向分为三类：

    （1）径流式叶轮（离心式叶轮）液体是沿着与轴线垂直的方向流出叶轮。

    （2）斜流式叶轮（混流式叶轮）液体是沿着轴线倾斜的方向流出叶轮。

    （3）轴流式叶轮液体流动的方向与轴线平行的。

      叶轮按吸入的方式分为二类：

    （1） 单吸叶轮（即叶轮从一侧吸入液体）。

    （2） 双吸叶轮（即叶轮从两侧吸入液体）。

      叶轮按盖板形式分为三类：

    （1） 封闭式叶轮。

    （2） 敞开式叶轮。

    （3） 半开式叶轮。

其中封闭式叶轮应用很广泛，前述的单吸叶轮双吸叶轮均属于这种形式。

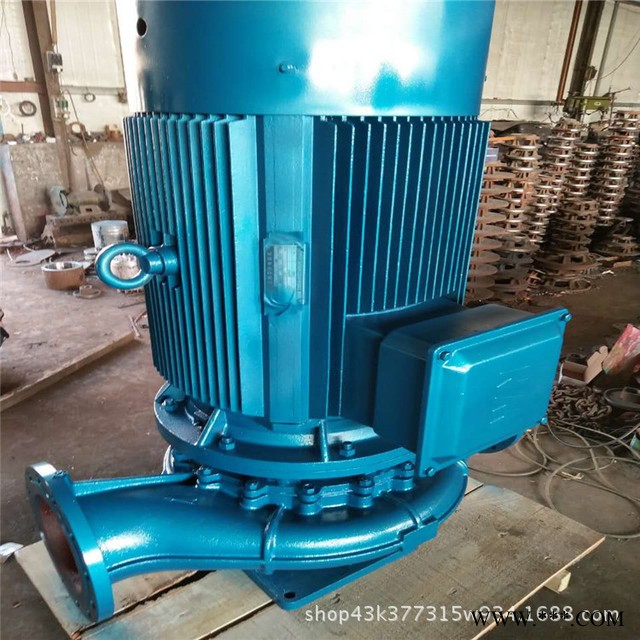

【ISG、ISW型管道离心泵】主要用途

     1、ISG、ISW立式管道离心泵，供输送清水及物理化学性质类似于清水的其它液体，用于工业和城市给排水，高层建筑增压送水，园林喷灌，消防增压，远距离输送，暖通制冷循环，浴室等冷暖水循环增压及设备配套，使用温度小于80摄氏度。

      2、IRG、ISWR(GRG、WRW)型热水（高温）循环泵广泛用于能源、冶金、化工、纺织、造纸以及宾馆、饭店等锅鈩高温热水增压循环输送及城市采暖系统循环用泵，IRG型使用温度小于120摄氏度，GRG型使用温度小于240摄氏度。

      3、IHG、ISWH型管道化工泵，供输送不含固体颗粒。具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为负的20摄氏度至120摄氏度。

      4、YG、ISWY型管道油泵、供输送汽油、 、柴油等石油产品，被输送介质温度为负的20摄氏度至120摄氏度。

【ISG、ISW型管道离心泵】型号意义

【ISG、ISW型管道离心泵】结构简图

管道离心泵的基本构造是由六部分组成的

      管道离心泵的基本构造是由六部分组成的分别是叶轮，泵体，泵轴，轴承，密封环，填料函。

      1、叶轮是离心泵的核心部分，它转速高出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。叶轮上的内外表面要求光滑，以减少水流的摩擦损失。

      2、泵体也称泵壳，它是水泵的主体。起到支撑固定作用，并与安装轴承的托架相连接。

      3、泵轴的作用是借联轴器和电动机相连接，将电动机的转距传给叶轮，所以它是传递机械能的主要部件。

      4、轴承是套在泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。滚动轴承使用牛油作为润滑剂加油要适当一般为2/3～3/4的体积太多会发热，太少又有响声并发热！滑动轴承使用的是透明油作润滑剂的,加油到油位线。太多油要沿泵轴渗出并且漂贱，太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度 高在85度一般运行在60度左右，如果高了就要查找原因（是否有杂质，油质是否发黑，是否进水）并及时处理。

      5、密封环又称减漏环。叶轮进口与泵壳间的间隙过大会造成泵内高压区的水经此间隙流向低压区，影响泵的出水量，效率降低！间隙过小会造成叶轮与泵壳摩擦产生磨损。为了增加回流阻力减少内漏，延缓叶轮和泵壳的所使用寿命，在泵壳内缘和叶轮外援结合处装有密封环，密封的间隙保持在0.25～1.10mm之间为宜。

      6、填料函主要由填料，水封环，填料筒，填料压盖，水封管组成。填料函的作用主要是为了封闭泵壳与泵轴之间的空隙，不让泵内的水流不流到外面来也不让外面的空气进入到泵内。始终保持水泵内的真空！当泵轴与填料摩擦产生热量就要靠水封管住水到水封圈内使填料冷却！保持水泵的正常运行。所以在水泵的运行巡回检查过程中对填料函的检查是特别要注意！在运行600个小时左右就要对填料进行更换。

【ISG、ISW型管道离心泵】部分技术参数

      流量：1.5-1450m3/h；

      扬程：5-150m；

      转速：980-2900r/min；

      口径：φ15-φ600；

      温度范围：-20℃-+120℃；

      工作压力：≤1.6Mpa。
