一、安全阀在线校验原理
　　（1）装置组成

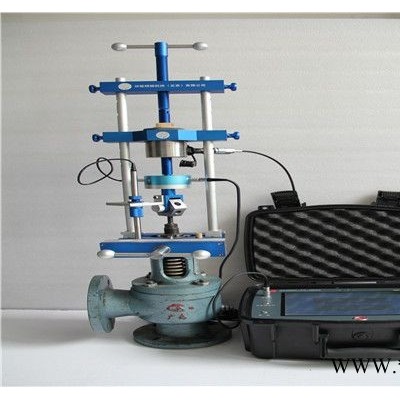

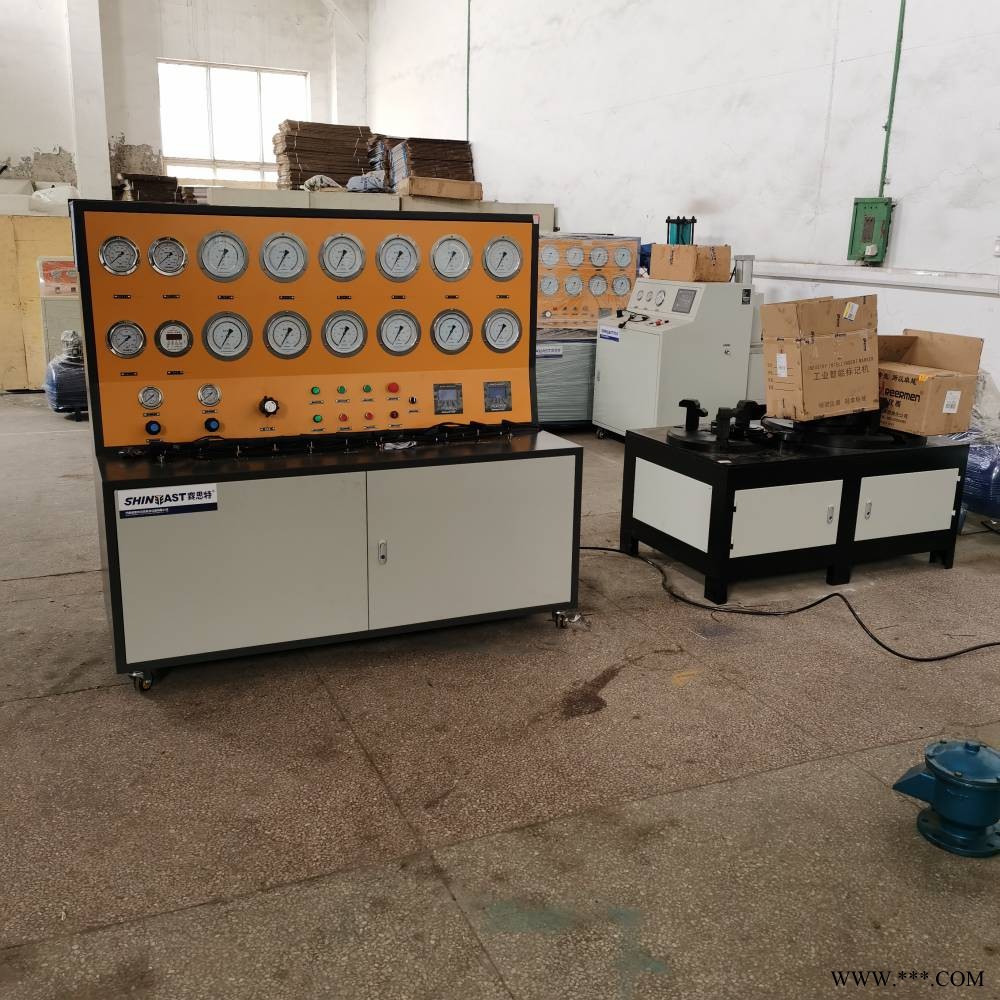

　　校验架、位移传感器、力传感器、液压联动机构、笔式记录仪等是安全阀在线校验装置的主要组成部分。
　　（2）在线校验原理及优点

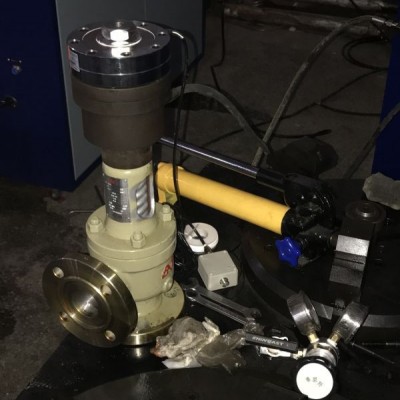

　　安全阀在线校验原理是通过对安全阀阀杆施加由液压联动机构提供的液压拉力，模拟出管道或者容器等系统中的实际压力作用，将阀门的弹簧力削弱，以达到使阀座开启的状态。其中液压联动机构是由装有液压油的油囊、风动马达和若干调节手柄组成的。校验人员可以通过调节手动以控制风动马达向油囊施加压力，再根据液体不可压缩的相关原理将压力通过阀杆卡具和液压接管施加到阀杆上。在线校验装置可以对在正常生产运行中的安全阀进行校验，因此校验时不必拆卸安全阀，只需要增加在阀杆上施加的压力，当施加的压力使安全阀阀座起跳并产生位移后，位移传感器和力传感器就会把阀杆位移的变化和受力的大小船赶到笔式自动记录仪上，再由记录记录在纸上。
　　二、安全阀在线校验装备自校
　　安全阀在线校验装备都会配有标准的校验拉力环，可以随时对装置进行自校以保证装置校验结果的可靠性和准确性。在安全阀在线校验装备自校装配中，校验拉力环是 主要的一个配件，需要定期经过有关部门的检定，以保证量值传递的可靠、准确和有效。校验拉力环通过将自零量程起到满量程分成若干段，使力传感器受力的大小清楚直观的在记录仪的记录纸上反映出来。当在进行安全阀在线校验装备的自校时发现装备的出厂校验值和反映在记录纸上的力传感器分段受力的数值存在偏差的话，就会调整记录仪， 终使两个数值保持一致。
　　三、安全阀在线校验装置测试情况
　　笔者在 2014 年 9 月份在试验站针对一台阀座面积是 22.4cm2，口径是 DN50，阀门整定压力是 2MPa 的安全阀进行了在线校验。分别在系统无压力和系统带压力两种情况下对安全阀的起跳压力进行了校验，记录数据见表 1 和表 2。
　　表 1 系统无压力测试数据
　　
　　由图表显示的测试数据可以看出在系统无压力情况下，安全阀的起跳压力在 1.986-2.017MPa 范围内，而在系统带压力情况下，系统压力在 1.08-1.16MPa 范围内，安全阀的起跳压力在 1.985-2.016MPa范围内，通过校验显示其结果都达到了这款安全阀起跳压力相对误差±1% 的要求。
　　四、安全阀在线校验技术在实际应用中的关键问题
　　要在实际应用中充分发挥安全阀在线校验技术的优势，保证校验数据的准确性和可靠性，需要重点解决好以下几个问题。 ：要做好校验人员的专业培训。校验人员是直接进行安全阀在线校验的人员，校验结果的准确与否，这项技术应用质量的好坏直接取决于校验人员的业务能力。因此强化对校验人员的专业培训，使其充分掌握校验原理，并通过大量的实际操作，增强校验人员的实践经验，以提高他们的业务能力。 ：配套阀杆多功能卡具安全阀在线校验装备的工作原理主要是在安全阀阀杆上施加液压拉力，从而使阀门的弹簧力减弱，达到校验目标。因此安全阀的阀杆是非常重要的一种装配，当前所运用的安全阀种类繁多，其安全阀阀杆的形状、尺寸等规模也都大不一样，虽然如今依然具备多样的阀杆，但是为了提高安全阀在线校验装置的适用性，还需要加紧研制新型的适用性强的配套阀杆多功能卡具。第三：对各种类型的安全阀的阀座尺寸要做到清楚掌握。安全阀的阀座尺寸是进行在线校验的必要的数据，需要在检验前就进行仔细的了解和掌握，只有掌握了详细的准确的各种安全类型的安全阀的阀座尺寸，才能为校验结果的准确性和可靠性提供保障。只有重点解决好上述的三个问题，才能使安全阀在线校验技术的适用性得到大幅度的提高，才能为校验数据的可靠性和准确性提高保障，才能将传统的将安全阀拆卸下转运到校验设备进行校验的方法的弊端得到彻底的改善，才能减少安全阀的校验工作所消耗的人力、物力与财力，才能保证生产的安全运行， 终实现可观的经济效益和社会效益。
