| 品牌 : | 温州弘凌 | 型号 : | AHN42F |
| 阀瓣开启高度 : | 全启式安全阀 | 结构形式 : | 弹簧式 |
| 连接形式 : | 法兰 | 材质 : | 碳钢 |
| 公称通径 : | DN25-200 | 适用介质 : | 油品 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 零部件及配件 : | 阀体 | 压力环境 : | 常压 |
| 类型(通道位置) : | 二通式 | 阀体构造 : | 封闭式 |

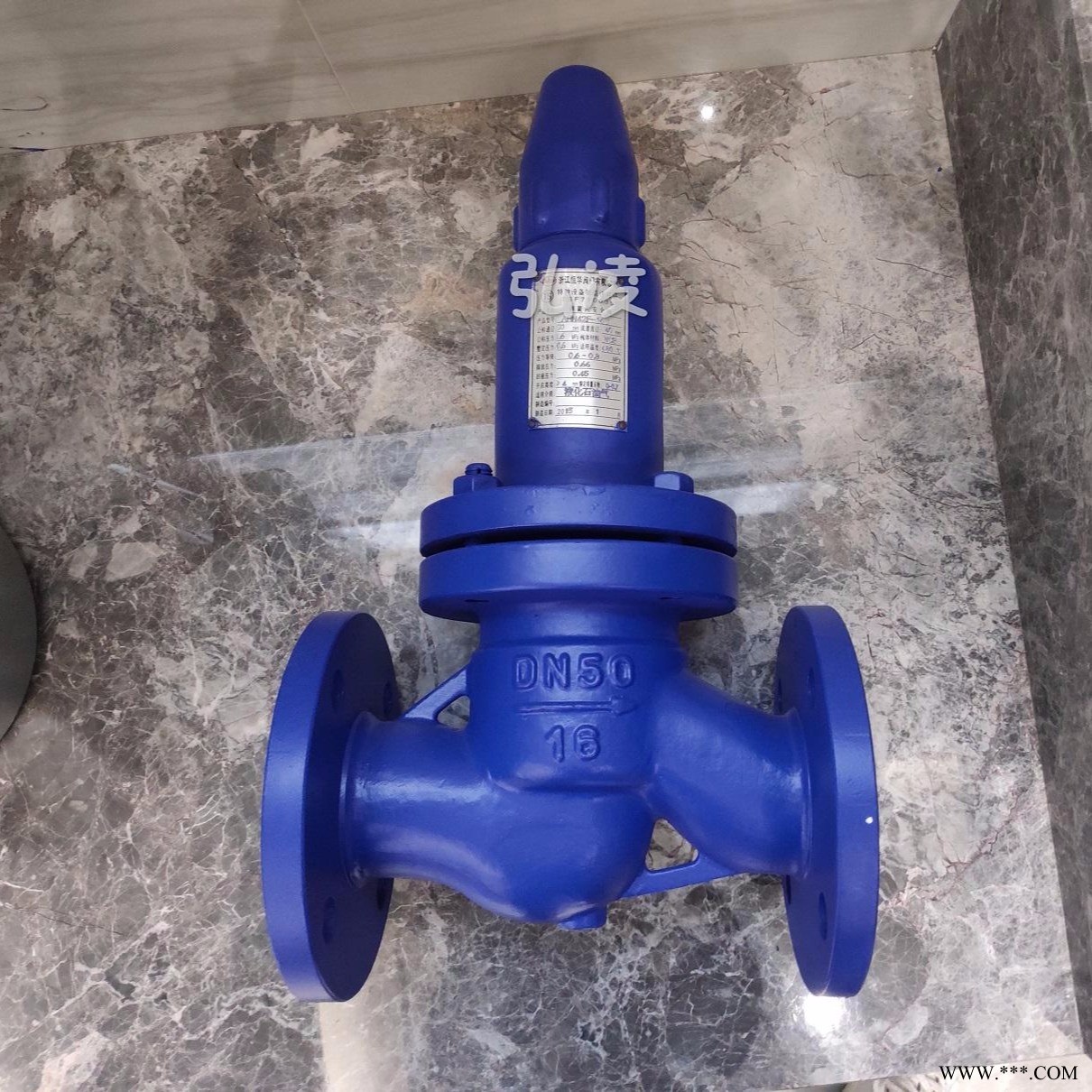

AHN42F平行式安全回流阀 液化石油气安全阀安装于 站罐泵出口的液相回流管道上，当泵前压力超过规定值时，阀门自动开启并起安全回流作用，保证设备和管路的安全运行。
平行式安全回流阀结构尺寸图：
AHN42F平行式安全回流阀 液化石油气安全阀外形尺寸和连接尺寸：
| 公称通径 | 尺寸 | ||||||
| D | D1 | D2 | b | Z-ød | L | H | |
| 40 | 150 | 110 | 85 | 16 | 4-18 | 200 | 236 |
| 50 | 165 | 125 | 100 | 16 | 4-18 | 230 | 266 |
| 65 | 185 | 145 | 120 | 20 | 4-18 | 290 | 430 |
| 80 | 200 | 160 | 135 | 20 | 8-18 | 310 | 490 |
| 100 | 215 | 180 | 155 | 22 | 8-18 | 350 | 548 |
| 150 | 280 | 240 | 210 | 24 | 8-23 | 480 | 706 |
