| 品牌 : | 温州弘凌 | 型号 : | A28H |
| 阀瓣开启高度 : | 全启式安全阀 | 结构形式 : | 弹簧式 |
| 加工定制 : | 是 | 连接形式 : | 螺纹 |
| 材质 : | 不锈钢 | 公称通径 : | DN15-80 |
| 适用介质 : | 蒸汽 | 标准 : | 国标 |
| 流动方向 : | 单向 | 零部件及配件 : | 阀体 |
| 形态 : | 弹簧式 | 压力环境 : | 高压 |
| 类型(通道位置) : | 直角式 | 阀体构造 : | 不封闭式 |
A28H弹簧全启式安全阀适用于工作温度≤200℃的空气、蒸汽、水、氮氢混合气等介质的设备或管路上，A28Y-P/10R8适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。

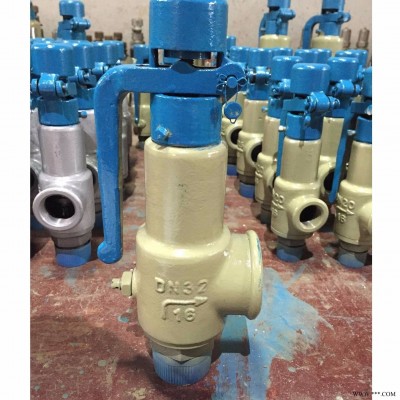

A28H带手柄弹簧全启式安全阀产品用途
A28型带扳手弹簧全启式螺纹安全阀是一种用于 及非易燃易爆气体或液体介质的管道及容器等设备作为超压保护的 终安全保护装置，该类型安全阀采用弹簧直接载荷式，螺纹连接，阀盖封闭式结构，带提升扳手。
A28H带手柄弹簧全启式安全阀产品特点
1、全启式结构，排量大
2、螺纹连接，安装方便
3、体积小，经济实用
4、带提升扳手，方便定时检查整定压力
A28H带手柄弹簧全启式安全阀执行标准
设计规范：GB/T 12243
结构长度：GB/T 12221
法兰连接：JB/T 79
试验与检验：GB/T 12242
产品标识：GB/T 12220
供货规范：JB/T 7928
A28H带手柄弹簧全启式安全阀主要零部件材料
| NO. | Name of part | A28H Materials | A28Y-P Materials | A28Y-R8Materials |
| 1 | Body | HT200 | ZG1Cr18Ni9Ti | CF8M |
| 2 | Nozzle | 35 | ZG1Cr18Ni9Ti | CF8M |
| 3 | Adjusting ring | 2Cr13 | 1Cr18Ni9Ti | 316 |
| 4 | Disc | 2Cr13 | 1Cr18Ni9Ti | 316 |
| 5 | Spring | 50CrVA | 50CrVACoated Teflon | 50CrVACoated Teflon |
| 6 | Stem | 2Cr13 | 2Cr13 | 316 |
| 7 | Adjusting bolt | 45 | 2Cr13 | 316 |
| 8 | Cap | ZG200-400 | ZG200-400 | CF8M |
| Sealing surface of material | D507 Depositing D507 | Co Depositing stellite | ||
| 10 | Adjusting nut | Q235-A | 2Cr13 | 1Cr18Ni12Mo2Ti |
| Sealing surface of material | "Y" CoDepositing stellite, "H" D507 Depositing D507, "W"body | |||
A28H带手柄弹簧全启式安全阀外形尺寸和连接尺寸
| Nominal diameter DN (mm) | Dimensions (mm) | |||||
| do | Rc | G | L | L1 | H | |
| 15 | 10 | 1/2" | 3/4" | 37 | 62 | 189 |
| 20 | 12 | 3/4" | 1" | 40 | 65 | 196 |
| 25 | 15 | 1" | 11/ " 4 | 45 | 72 | 277 |
| 32 | 20 | 11/ " | 1 | 55 | 85 | 312 |
| 40 | 25 | 11/ " | 2" | 67 | 100 | 322 |
| 50 | 32 | 2" | 21/ " 2 | 76 | 112 | 348 |
| 65 | 40 | 21/ " | 3" | 110 | 135 | 370 |
| 80 | 50 | 3" | 4" | 110 | 145 | 410 |
