| 品牌 : | 奇众 | 型号 : | HFAF4QH |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 工作温度 : | 常温 | 介质温度 : | 常温 |
| 公称压力 : | 常压 | 产品别名 : | 空压机安全阀 |

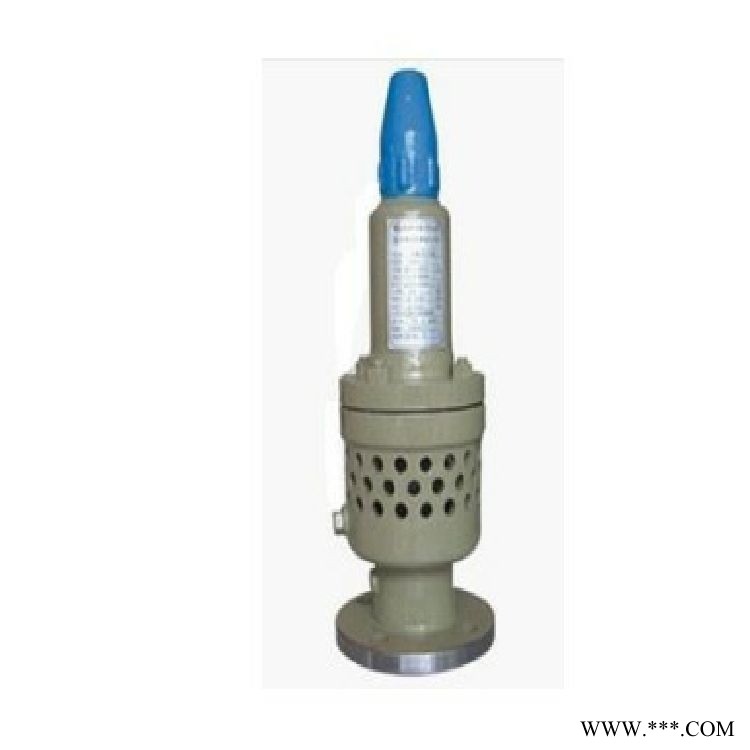

HFAF4QH风机专用阀产品工作原理和用途：
风机阀是我公司针对传统阀存在的问题，并结合风机的特定工况和参数而研制开发的一种新型的阀门产品，它用于保护风机及设备的，当风机及设备中的压力异常升高到某一规定值（阀的开启压力）时，阀能够自动开启并排放介质，以防止压力继续升高，当风机及设备中的压力降低到某一规定值（阀的回座压力）时，阀自动关闭。
HFAF4QH风机专用阀产品结构特点：
1、由于风机主要用于低压空气介质，因此风机阀取消了出口排放法兰，而采用阀体四周均布的小孔直接排放介质，同时将弹簧腔体直接设置在阀瓣背部，采用上述专利结构后，阀门的结构更为紧凑，介质的排放更加通畅，而阀门的重量却只有传统阀的1/3～1/5。
2、风机阀在阀瓣与阀座间采用了压力积聚槽的专利结构设计，与传统阀采用调节圈及定为螺钉的结构相比较，结构更加简单，阀门的使用也更加方便，而阀门的性能却更加稳定。
3、传统阀的开启压力一般为0.1MPa，而用于风机的阀，其开启压力往往要求低于0.1MPa，传统阀即使改用刚度较小的弹簧，在低压下也不能准确、灵敏的动作。而风机阀设计的开启压力范围为0.02～0.2MPa，因此风机阀在低压下能够非常准确、灵敏的动作。
4、风机阀的弹簧通过阀杆作用在阀瓣上的力作用点与阀瓣密封面非常接近，而传统阀力的作用点远离阀瓣密封平面，因此，与传统阀相比，风机阀的动作性能更加稳定可靠。
5、传统阀通过出口通道向一个方向排放介质，因此介质排放时容易引起系统的振动，而风机阀是通过阀体上周向均布的小孔向四周均匀排放介质，因此，阀门动作时平稳无振动。
6、风机阀没有调节圈，使用非常简单，阀出厂时已按用户要求的开启压力调试好，用户直接将阀安装在系统上即可使用。
HFAF4QH风机专用阀产品性能参数：
适用温度 | 250℃ | 180℃ |
适用介质 | 空气等 | 类腐蚀性气体介质 |
弹簧 | 0.02～0.035；0.035～0.045；0.045～0.06； |
|
HFAF4QH风机专用阀产品主要零件材料：
型号 材料 | AF4QH-10C | AF4QW-10P | AF4QW-10P8 | AF4QW-10P3 | AF4QW-10R | AF4QW-10R8 | AF4QW-10R3 |
阀体 | WCB | WCB | ZG1Cr18Ni9Ti | CF8 | CF3 | ZG1Cr18Ni12Mo2Ti | CF8M |
阀盖 | WCB | ZG1Cr18Ni9Ti | CF8 | CF3 | ZG1Cr18Ni12Mo2Ti | CF8M | CF3M |
阀座 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni9 | 00Cr19Ni10 | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 |
阀瓣 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni9 | 00Cr19Ni10 | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 |
反冲盘 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni9 | 00Cr19Ni10 | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 |
阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni9 | 00Cr19Ni10 | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 |
弹簧 | 50CrVA | 50CrVA（表面包覆氟塑料） |
|
|
|
|
|
HFAF4QH风机专用阀产品主要尺寸：
公称压力 | 公称通径 | 尺 寸 | |||||||
D | K | ɡ1 | b | f | Z-φd | D1 | ≈H | ||
PN1.0MPa | 40 | 145 | 110 | 85 | 16 | 3 | 4-18 | 100 | 250 |
50 | 160 | 125 | 100 | 16 | 3 | 4-18 | 115 | 272 | |
65 | 180 | 145 | 120 | 18 | 3 | 4-18 | 140 | 285 | |
80 | 195 | 160 | 135 | 20 | 3 | 4-18 | 172 | 296 | |
100 | 215 | 180 | 155 | 20 | 3 | 8-18 | 212 | 425 | |
125 | 245 | 210 | 185 | 22 | 3 | 8-18 | 254 | 450 | |
150 | 280 | 240 | 210 | 22 | 3 | 8-23 | 280 | 480 | |
