| 品牌 : | 新博 | 型号 : | D943H |
| 材质 : | 铸钢 | 连接形式 : | 法兰 |
| 结构形式 : | 垂直板式 | 适用介质 : | 水 |
| 压力环境 : | 常压 | 流动方向 : | 单向 |
| 驱动方式 : | 电动 | 用途 : | 截止 |
| 类型(通道位置) : | 直通式 | 介质温度 : | 常温 |
| 工作压差 : | 国标 | 产品别名 : | 电动调节蝶阀 |

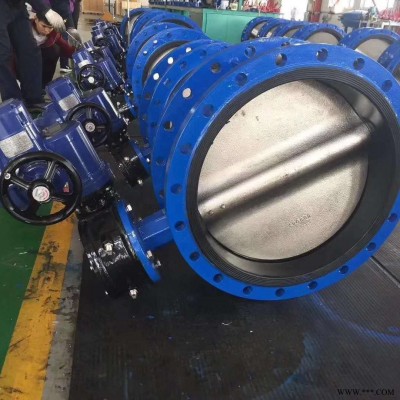

三偏心多层次硬密封对夹蝶阀
概述
三偏心多层次硬密封蝶阀系列产品，系长寿命、节能型蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
特点
由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：
1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
主要技术参数 公称通径 DN（mm） 50～2000
公称压力 PN（MPa） 0.6 1.0 1.6 2.5 4.0
试验压力 强度试验 0.9 1.5 2.4 3.75 6.0
密封试验 0.66 1.1 1.76 2.75 4.4
气密封试验 0.6 0.6 0.6 0.6 0.6
适用温度 碳钢:-29℃～425℃ 不锈钢-40℃～600℃
适用介质 空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等
驱动形式 蜗杆蜗轮传动、气传动、电传动
主要零件的材质 零件名称 材料
阀体 铸铁、不锈钢、铬钼钢、合金钢
蝶板 铸钢、合金钢、不锈钢、铬钼钢
密封圈 不锈钢与耐高温板组合成多层次
阀杆 2Cr13、1Cr13不锈钢、铬钼钢
轴承 奥氏体不锈钢、304氮化
填料 柔性石墨
三偏心特点及原理
1、偏离管道中心
2、偏离密封面中心
3、倾斜的锥形
当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面3，使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。
注:法兰标准:JB/T79.1
